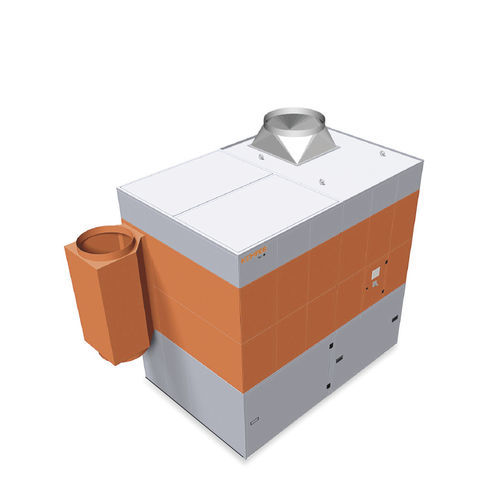

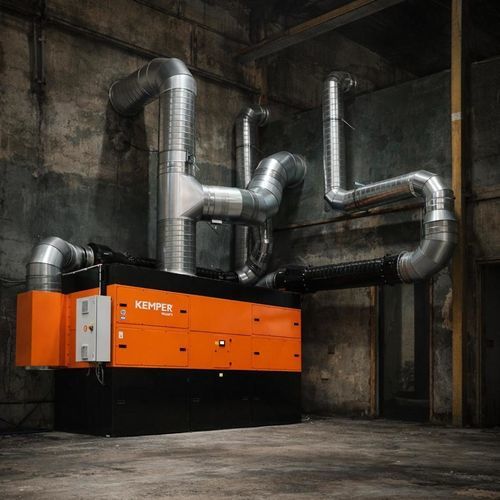

Festinstallierte zentrale Rauchabzugs- und Filteranlage WeldFil

für IndustrieanwendungenSchweißLaser

Produktübersicht
Schweißrauch-Absauganlage für mehrere Arbeitsplätze und anspruchsvolle Anwendungen mit hoher Absaugleistung

Kurzbeschreibung
Zentrale Absaug- und Filteranlage WeldFil mit modularer Bauweise zur flexiblen Leistungsanpassung. Ausgestattet mit KemTex® ePTFE Membran-Filterpatronen zur Oberflächenfiltration von Ultrafeinstaub (< 0,1 µm). Konfigurierbare Absaugbereiche und optionale automatische Absaugleistungsregelung für energieeffizienten Dauerbetrieb.

Allgemeine Einsatzgebiete

• Hohe Rauch- und Staubmengen beim Schweißen
• Ausbildungsstätten und robotergestützte Schweißstraßen
• Laser-, Plasma- und Brennschneidsysteme
• Außenaufstellung möglich
• Schweißereien und Schleifwerkstätten

Highlights

• Kontaminationsfreie Staubsammlung durch druckluftbasierte Fixierung der Staubsammelbehälter
• Unterbrechungsfreier Dauerbetrieb durch automatische, differenzdruckgesteuerte Filterabreinigung
• Geringe Lärmemission (Schalldruckpegel 65 dB(A))
• Erweiterbare, modulare Bauweise für zusätzliche Arbeitsplätze
• Energieeinsparung durch automatische Regelung des Absaugtvolumens
• Intuitive Bedienung über Touch-Display mit Diagnosesystem
• Flexible Einbindung in Fremdsysteme über potentialfreie Kontakte
• Hoher Gesundheitsschutz durch KemTex® ePTFE-Filterpatronen mit Oberflächenfiltration

Technische Daten
Abmessungen:
Gewicht (kg): 2420
Tiefe (mm): 1864
Breite (mm): 4239
Höhe (mm): 2670

Anschlüsse:
Lufteintritt (mm): 1420
Luftaustritt (mm): 900
Volumen Staubsammelbehälter (L): 384

Filter:
Filterstufen: 1
Filterfläche (m² pro Element): 20
Anzahl Filterelemente: 18
Gesamte Filterfläche (m²): 360
Abscheidegrad (%) ≥: 99,9

Technik:
Motorleistung (kW): 22
Nennstrom (A): 40
Schalldruckpegel (dB(A)): 65
Druckluftversorgung (bar): 5-6

Leistung:
Max. Ventilatorleistung (m³/h): 37000
Max. Volumenstrom (m³/h): 37000
Arbeitsdruck (Pa): 1800
Minimaler Unterdruck (Pa): 2250
Absaugleistung (m³/h): 18500 - 26640 (konfigurierbar)

Charakteristiken / technische Spezifikationen

• Artikelnummer (SKU): 34270
• Modell: WeldFil
• Gewicht: 2420 kg
• Abmessungen (T x B x H): 1864 mm x 4239 mm x 2670 mm
• Lufteinlass / -auslass: 1420 mm / 900 mm
• Volumen Staubsammelbehälter: 384 L
• Filterstufen: 1; Fläche pro Element: 20 m²; Anzahl Elemente: 18; Gesamtfläche: 360 m²
• Abscheidegrad: ≥ 99,9 %
• Motorleistung: 22 kW; Nennstrom: 40 A
• Schalldruckpegel: 65 dB(A)
• Druckluftversorgung: 5-6 bar
• Max. Ventilator-/Volumenleistung: 37.000 m³/h
• Arbeitsdruck: 1.800 Pa; Minimaler Unterdruck: 2.250 Pa
• Absaugleistung (Beispielkonfiguration): 18.500 - 26.640 m³/h
• Filtrationstechnologie: KemTex® ePTFE Membran-Filterpatronen für Partikel < 0,1 µm
