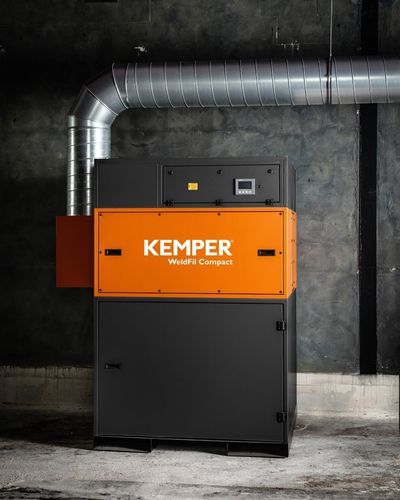

Transportierbare zentrale Rauchabzugs- und Filteranlage WeldFil Compact

für IndustrieanwendungenSchweißLaser

Produktbeschreibung
Die Schweißrauch-Absauganlage WeldFil Compact ist ein kompaktes, steckerfertiges Zentralabsaug- und Filtersystem für Produktionshallen und Schweißereien mit hohen Rauch- und Staubaufkommen. Lieferung anschlussfertig mit Staplertaschen und Kranösen ermöglicht die schnelle Inbetriebnahme zur Versorgung mehrerer Schweißer-Arbeitsplätze, Schneidanlagen und Schweißroboter. KemTex® ePTFE Membran-Filterpatronen erfassen Ultrafeinstäube unter 0,1 µm. Die W3/IFA-Zulassung erlaubt den Einsatz bei Chrom-Nickel-Stahl.

Einsatzbereiche

• Hohe Rauch-/Staubmengen
• Schweißereien und Schleifwerkstätten
• Ausbildungsstätten und robotergestützte Schweißstraßen
• Laser-, Plasma- und Brennschneidsysteme
• Außenaufstellung möglich

Highlights
Kombiniert kompakte Bauweise mit industrieller Leistung für den Mehrplatzbetrieb. Wichtige Merkmale:

• Druckluftfixierung der Staubsammelbehälter für kontaminationsfreie Staubsammlung
• Automatische, differenzdruckgesteuerte Filterabreinigung für unterbrechungsfreien Dauerbetrieb
• Niedrige Schallemissionen (65 dB(A))
• Energieeinsparung durch automatische Regelung des Absaugluftvolumens
• Intelligente Steuerung über Touch-Display mit Diagnosesystem
• Potentialfreie Kontakte zur Integration in Fremdsysteme
• KemTex® ePTFE-Filterpatronen mit Oberflächenfiltration zum Schutz der Mitarbeitergesundheit

Schnelle Montage und Dauerbetrieb bei hoher Filterleistung
Steckerfertig geliefert mit Staplertaschen und Kranösen zur schnellen Installation. Ausgelegt für kontinuierlichen Multi-Station-Betrieb bei hoher Abscheideleistung und zuverlässigem Filtermanagement.

Technische Daten
Abmessungen
Gewicht in kg: 980
Abmessungen (Tiefe) in mm: 1413
Abmessungen (Breite) in mm: 1413
Abmessungen (Höhe) in mm: 2784

Anschlüsse
Lufteintritt in mm: 450
Luftaustritt in mm: 560
Volumen Staubsammelbehälter in L: 68

Filter
Filterstufen: 1
Filterfläche in m²: 20
Anzahl Filterelemente: 5
Filterfläche gesamt in m²: 100
Abscheidegrad ≥: 100%

Technik
Motorleistung in kW: 7,5
Nennstrom in A: 13,7
Schalldruckpegel in dB(A): 65
Druckluftversorgung in bar: 5-6

Leistung
Max. Ventilatorleistung in m³/h: 11000
Arbeitsdruck in Pa: 1800
Unterdruck min. in Pa: 2500
Absaugleistung (ausgewählte Konfiguration) in m³/h: 5250-7560
Max. Volumenstrom in m³/h: 10000

Charakteristiken / Spezifikationen

• Modell: WeldFil Compact
• Plug-and-Play, steckerfertig, mit Staplertaschen und Kranösen
• Filtertyp: KemTex® ePTFE Membran-Filterpatronen (Oberflächenfiltration), erfassen Partikel < 0,1 µm
• W3/IFA Zulassung (geeignet für Chrom-Nickel-Stahl)
• Automatische, differenzdruckgesteuerte Filterabreinigung (Dauerbetrieb)
• Druckluftfixierung der Staubsammelbehälter (kontaminationsfreie Staubsammlung)
• Intelligente Steuerung mit Touch-Display und Diagnosesystem
• Optionale automatische Absaugleistungsregelung zur Energieeinsparung
