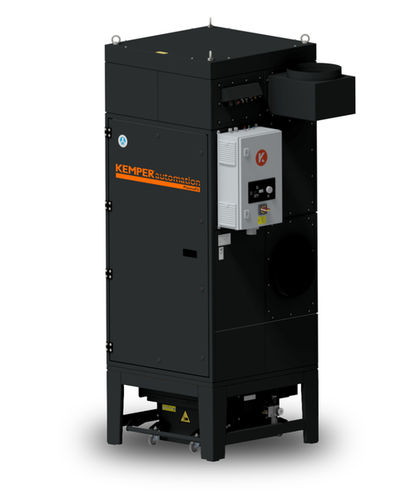

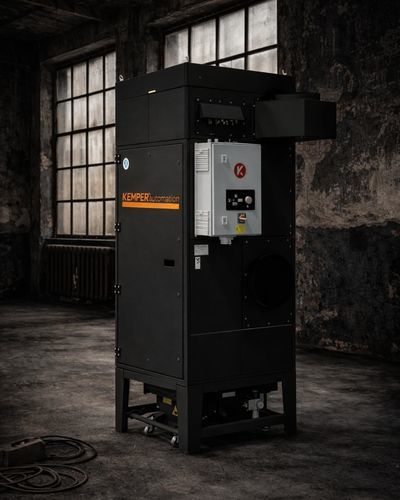

Staubabzuganlage PlasmaFil

Kurzbeschreibung
Die PlasmaFil ist eine kompakte, steckerfertige Filteranlage zur Absaugung bei Plasma- und Brennschneidprozessen. Die Anlage wird betriebsbereit geliefert; kompakte Bauweise und große Filterfläche ermöglichen lange Standzeiten auch bei hohen Staubbelastungen. Verschiedene Rohrleitungsanschlussoptionen erlauben die Anpassung an unterschiedliche Einbausituationen. Die Anlage gewährleistet effiziente Rauchschnitt- und Staubabscheidung bei hoher Abscheideleistung und kontrolliertem Energieeinsatz.

Einsatzbereich

• Absaugung bei Plasma- und Brennschneidanwendungen
• Mittlere Mengen an Rauch und Schwebstaub

Wesentliche Merkmale

• Steckerfertiges, kompaktes Automation-Line-Filtersystem für schnelle Installation und Inbetriebnahme
• Große Filterfläche für verlängerte Standzeiten bei hoher Staubbelastung
• Verschiedene Rohranschlussoptionen für eine bedarfsgerechte Installation
• Kontaminationsfreie Staubentnahme durch Hebelfixierung des Staubsammelbehälters
• Optionale automatische Volumenstromregelung für bedarfsorientierte Absaugleistung und Energieeinsparung
• Automatische, bedarfsabhängige Filterreinigung für unterbrechungsfreien Dauerbetrieb

Konfigurationsoptionen

• Absaugleistungsvarianten (Beispiele): 2750–3900 m³/h (PE‑M), 2750–3900 m³/h (ePTFE, begrenzte Kombinationen), 3800–5500 m³/h (PE‑M / ePTFE je nach Kombination)
• Ventilatortypen: Radialventilator (Standard), Radialventilator mit Direktantrieb (Verfügbarkeit abhängig von der Konfiguration)
• Filtermaterial: PE‑M-Membran (Standard), KemTex® ePTFE-Membran (Option)

Technische Daten
Abmessungen:
Gewicht (kg): 559
Tiefe (mm): 962
Breite (mm): 962
Höhe (mm): 2650

Anschlüsse:
Lufteintritt (mm): 355
Luftaustritt (mm): 355
Volumen Staubsammelbehälter (L): 70

Filter:
Filterstufen: 1
Filterfläche (m² pro Element): 15
Anzahl Filterelemente: 4
Gesamtfilterfläche (m²): 60
Abscheidegrad (% ≥): 99,9

Technik:
Motorleistung (kW): 4
Nennstrom (A): 7,5
Schalldruckpegel (dB(A)): 72
Druckluftversorgung (bar): 5–6

Leistung:
Max. Ventilatorleistung (m³/h): 5500
Arbeitsdruck (Pa): 1550
Mindestunterdruck (Pa): 2500
Absaugleistung (m³/h): 2750–3900

Charakteristiken / Spezifikationen technische

• Modell: PlasmaFil
• Anwendung: Absaugung bei Plasma- und Brennschneidprozessen
• Kompaktes, steckerfertiges System mit großer Filterfläche für lange Wartungsintervalle
• Konfigurierbare Absaugleistung und Filtermaterial (PE‑M oder ePTFE)
• Radialventilator Standard; weitere Antriebsvarianten abhängig von der Konfiguration
• Volumen Staubsammelbehälter: 70 L (Hebelfixierung für kontaminationsfreies Entfernen)
• Filterelemente: 4 (15 m² je Element), insgesamt 60 m²; 1 Filterstufe
• Abscheidegrad ≥ 99,9 %
• Motorleistung: 4 kW; Nennstrom: 7,5 A
• Schalldruckpegel: 72 dB(A)
• Erforderliche Druckluftversorgung: 5–6 bar
• Max. Ventilatorleistung bis 5500 m³/h; typische Absaugbereiche 2750–3900 m³/h je nach Konfiguration
