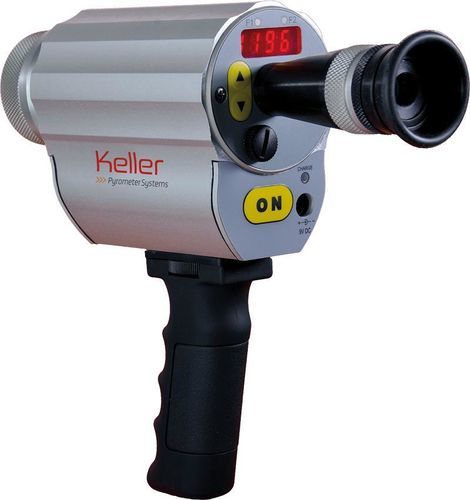

Quotientenpyrometer CellaPort PT 140

monochromatischdigital°C

Produktbeschreibung:
Das CellaPort PT 140 ist ein digitales Quotientenpyrometer zur Messung von Temperaturen von 500 bis 3.000 °C. Das Quotientenmessverfahren verringert die Empfindlichkeit gegenüber Störungen durch Staub, Dampf, verschmutzte Schutzscheiben und sich ändernde Messoberflächen im Vergleich zu Einfarbenpyrometern. Ein Durchblickvisier ermöglicht das einfache und präzise Anvisieren der Messstelle.

Besondere Merkmale:

• Messbereich 500 bis 3.000 °C
• Fokussierbare Wechseloptiken zur exakten Einstellung der Messentfernung
• Breitbandentspiegelte Präzisionsoptiken
• Kurze Messwellenlängen
• 4-stellige rote LED-Anzeige
• Serienmäßig: USB-Schnittstelle

Technische Daten (Zusammenfassung):

• Messprinzip: Quotientenzwei-Farben-Messung
• Messbereich: 500 - 3000 °C (in mehreren Segmenten erhältlich: z. B. 500 - 1400 °C; 650 - 1700 °C; 750 - 2400 °C; 850 - 3000 °C)
• Sensor: Doppel-Photodiode
• Spektralbereich: 0,95 / 1,05 µm
• Ansprechzeit t98: abhängig von der Messspanne, typ. ≤ 10 ms für höhere Temperaturgrenzen (bereichsspezifische Werte vorhanden)
• Messunsicherheit: 1 % des Temperaturwertes [°C]
• Wiederholbarkeit: 2 K
• Temperaturkoeffizient: 0,05 %/K
• Auflösung (Schnittstelle): 0,1 K; Auflösung (Anzeige): 1 K
• Anzeige: 4-stellige rote LED, Ziffernhöhe 8 mm
• Statusanzeige: 2 externe LEDs, 3 interne LEDs
• Bedienelemente: 3 Tasten
• Schnittstelle: USB
• Stromversorgung: wiederaufladbares Batteriefach; Batterielaufzeit ca. 15 Stunden (Dauerbetrieb bei Ta = 23 °C)
• Umgebungstemperatur (Betrieb): 0 - 50 °C; Lagertemperatur: -20 - +60 °C
• Zulässige Luftfeuchtigkeit: 95 % r.F. max. (nicht kondensierend)
• Abmessungen: Ø 65 mm x 197 mm (zzgl. Objektivlänge)
• Gehäuse: Aluminium
• Schutzart: IP 40 nach DIN 40050
• Gewicht: ca. 1,1 kg

Optische Varianten / Objektive:
Objektive und typische Fokusabstände (Beispiele):

• Standardobjektiv PZ 20.01: Fokussierung 0,4 m - ∞ (Standard für mehrere Bereiche)
• Nahbereichsobjektiv PZ 20.03: Fokussierung 0,2 m - 0,4 m
• Teleobjektiv PZ 20.06: Fokussierung 1,2 m - ∞
• Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ (für 500 - 1400 °C Variante)

Versionen / Messfeld / Beispielverhältnisse:

• Verfügbare Versionen AF 1, AF 2, AF 3, AF 4, AF 5, AF 6, AF 7, AF 8, AF 9, AF 20
• Beispiele für Abstand-Verhältnis je Version: AF 1 = 80 : 1; AF 2 = 75 : 1; AF 3 = 120 : 1; AF 7 = 150 : 1; AF 8 = 140 : 1; AF 9 = 240 : 1; AF 20 = 55 : 1
• Beispielhafte Zuordnung der Messbereiche je Version: AF 20 = 500 - 1400 °C; AF 3 = 650 - 1700 °C; AF 6 = 750 - 2400 °C; AF 9 = 850 - 3000 °C

Funktionen und einstellbare Parameter:

• ATD-Funktion (Automatic Temperature Detection) für diskontinuierliche Prozesse
• Einstellbare Parameter: Emissionsgrad, Positionen der Emissionsgrad-Tabelle, Transmissionswert, Kompensation reflektierter Umgebungsstrahlung, Glättungsfilter, Betriebsart und Datenhaltezeit, ATD-Parameter, Lineariserungsfunktion, LED-Statusanzeige, Temperatureinheit °C/°F, automatische Abschaltung, Messkanal (Quotientenzwei-Farben / Einfarben), Schwellenwert für Signalüberwachung

Lieferumfang (typisch):

• Pyrometer CellaPort PT
• Schutz- und Transportkoffer
• Ladegerät
• USB-Kabel VK 11/D (1,8 m)
• Software CellaView
• Kurzhandbuch
