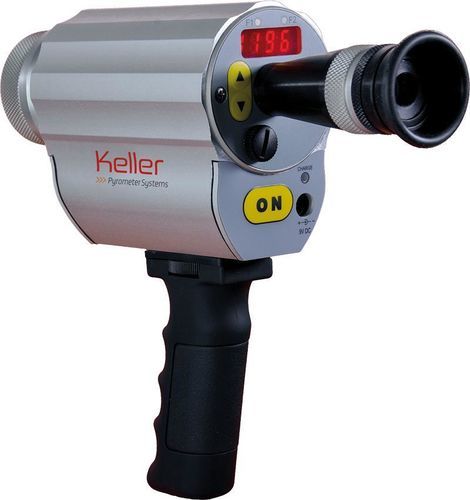

Pyrometer mit LED-Display CellaPort PT 143

°C°FUSB

Übersicht:
Das CellaPort PT 143 Panorama-Pyrometer besitzt ein rechteckiges Messfeld, das die sichere Temperaturmessung von bewegten, schwingenden oder sehr kleinen Objekten (z. B. Schwingdrähte, Knüppel, Metallstangen) ermöglicht. Das rechteckige Messfeld erleichtert die Ausrichtung gegenüber einem runden Messfeld und erlaubt freie Bewegung des Messobjekts innerhalb des Felds.

Besondere Merkmale:

• Messbereich: 500–2400 °C (teilweise auswählbare Teilbereiche)
• Doppel-Photodiode als Sensor; Spektralbereich: 0,95 / 1,05 µm
• Fokussierbare und austauschbare Optiken mit rechteckigem Messfeld
• Breitband-entspiegelte Präzisionsoptiken; kurze Messwellenlängen
• Schnelle Ansprechzeit t98 ≤ 10 ms (bereichsabhängig)
• LED-Anzeige, USB-Schnittstelle, wiederaufladbarer Akkupack (ca. 15 h)

Technische Daten (Zusammenfassung):

• Messunsicherheit: 1,5 % des Messwertes
• Wiederholbarkeit: 3 K; Temperaturkoeffizient: 0,05 %/K
• Auflösung (Schnittstelle/Anzeige): 0,1 K / 1 K
• Abmessungen: Ø 65 mm × 197 mm (zzgl. Objektiv); Gewicht: ca. 1,1 kg
• Schutzart: IP 40; Umgebungstemperatur: 0–50 °C; Lagerung: -20–60 °C; Luftfeuchte ≤95 % r.F., nicht kondensierend

Optische Varianten (Objektive & Brennweiten):

• 600–1400 °C: Objektiv F50 PZ 20.08 — Fokussierung 0,3 m–∞
• 650–1700 °C und 750–2400 °C: Standardobjektiv PZ 20.01 — Fokussierung 0,4 m–∞
• Nahbereichsobjektiv PZ 20.03 — Fokussierung 0,2 m–0,4 m
• Weitwinkelobjektiv PZ 20.05 — Fokussierung 0,2 m–∞
• Teleobjektiv PZ 20.06 — Fokussierung 1,2 m–∞

Elektrik & Bedienelemente:

• Schnittstelle: USB
• Stromversorgung: wiederaufladbarer Akkupack; Akkulaufzeit ca. 15 h (Dauerbetrieb, Ta = 23 °C)
• Anzeige: 4-stellige rote LED; Statusanzeigen intern/extern; 3 Tasten

Einstellbare Parameter & Funktionen:

• Emissivität und Emissivitätstabellen; Transmissionskorrektur
• Kompensation reflektierter Umgebungsstrahlung; Glättungsfilter
• Betriebsarten, Haltezeit im Datenspeicher; ATD-Funktion (Automatic Temperature Detection)
• Linearisation, Kanalwahl Zwei-Farben / Ein-Farbe; Temperatureinheit °C/°F; Automatische Abschaltung

Lieferumfang:

• Pyrometer CellaPort PT 143
• Schutz- und Transportkoffer; Ladegerät; USB-Kabel VK 11/D (1,8 m)
• Software CellaView; Kurzanleitung

Software:
CellaView

Messfeldtabelle (Beispiele):

• Abstand 0,00 mm — Breite × Höhe: 19,00 mm × 19,00 mm
• Abstand 160,00 mm — Breite × Höhe: 14,96 mm × 12,10 mm
• Abstand 384,00 mm — Breite × Höhe: 9,29 mm × 2,43 mm

Hinweis:
Es sind mehrere optionale Versionen (AF 1, AF 2, AF 3, AF 4, AF 5, AF 6, AF 10, AF 11, AF 13, AF 14, AF 20) verfügbar; die Auswahl beeinflusst Messbereich, Fokussierdistanz und Entfernungsverhältnis.
