Digitales Pyrometer CellaPort PT 110

°CK°F

Produktübersicht

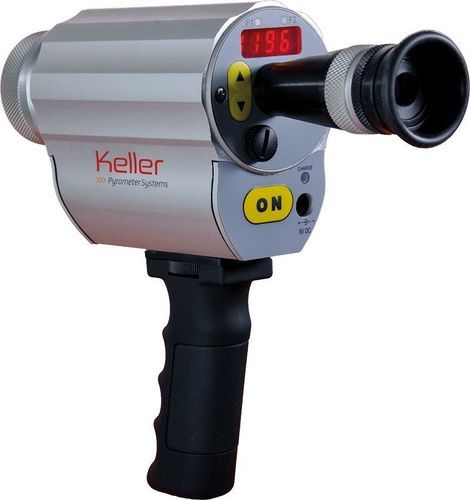

Das CellaPort PT 110 ist ein digitales Pyrometer zur Messung von Temperaturen von 0 bis 1000 °C, vorrangig für nichtmetallische Messobjekte. Die große Messspanne und die fokussierbaren, wechselbaren Optiken ermöglichen vielseitigen Einsatz in der industriellen Inspektion und Prozessüberwachung. Das Gerät verfügt über eine Durchblickvisierung, ein 4-stelliges LED-Display auf der Rückseite und eine Tastenreihe zur Parametereingabe. Eine USB-Schnittstelle dient Datenübertragung und Konfiguration.

Hauptmerkmale

• Messbereich: 0 bis 1000 °C
• Fokussierbare Wechseloptiken zur exakten Einstellung der Messentfernung
• Breitband-entspiegelte Präzisionslinsen
• 4-stelliges rotes LED-Rückdisplay, aus der Distanz lesbar
• Durchblickvisier für präzises Anvisieren
• USB-Schnittstelle für Daten und Konfiguration
• Akku-Pack (ca. 15 Stunden Dauerbetrieb)
• Schnelle Ansprache: t98 ≤ 30 ms

Versionen / Optionen

• CellaPort PT 110 AF 1 (Fokusdistanz 0,3 m - ∞, Distanzverhältnis 50 : 1, Objektiv PZ 10.01)
• CellaPort PT 110 AF 2 (Fokusdistanz 0,15 - 0,3 m, Distanzverhältnis 48 : 1, Objektiv PZ 10.05)
• Visieroption: Durchblickvisier

Messfeld (Beispiele)

• 0.00 mm : 24.00 mm
• 12.00 mm : 23.28 mm
• 24.00 mm : 22.56 mm
• 36.00 mm : 21.84 mm
• 48.00 mm : 21.12 mm
• 60.00 mm : 20.40 mm
• 72.00 mm : 19.68 mm
• 84.00 mm : 18.96 mm
• 96.00 mm : 18.24 mm
• 108.00 mm : 17.52 mm
• 120.00 mm : 16.80 mm
• 132.00 mm : 16.08 mm
• 144.00 mm : 15.36 mm
• 156.00 mm : 14.64 mm
• 168.00 mm : 13.92 mm
• 180.00 mm : 13.20 mm
• 192.00 mm : 12.48 mm
• 204.00 mm : 11.76 mm
• 216.00 mm : 11.04 mm
• 228.00 mm : 10.32 mm
• 240.00 mm : 9.60 mm
• 252.00 mm : 8.88 mm
• 264.00 mm : 8.16 mm
• 276.00 mm : 7.44 mm
• 288.00 mm : 6.72 mm
• 300.00 mm : 6.00 mm

Hinweise
Die LED-Anzeige auf der Rückseite liefert die aktuelle Temperaturanzeige; Parameteränderungen über die rückwärtigen Taster werden auf dem Display gezeigt. Fokusierbare Wechseloptiken erlauben die exakte Einstellung der Messentfernung. Die USB-Schnittstelle ist serienmäßig vorhanden.

Technische Daten

• Messbereich: 0 - 1000 °C
• Sensor: Thermopile
• Spektralbereich: 8 - 14 µm
• Ansprechzeit t98: ≤ 30 ms
• Messunsicherheit: 1 % des Messwertes [°C], mind. 2 K
• Wiederholbarkeit: 1 K
• Temperaturkoeffizient: 0.1 K/K (T < 250 °C); 0.04 %/K (T > 250 °C)
• Auflösung (Schnittstelle): 0.1 K
• Auflösung (Anzeige): 0.1 K < 200 °C; 1 K ≥ 200 °C
• Objektive: Standardobjektiv PZ 10.01 (Fokus 0,3 m - ∞); Nahbereichsobjektiv PZ 10.05 (Fokus 0,15 m - 0,3 m)
• Messprinzip: einkanalig
• Schnittstelle: USB
• Stromversorgung: Akku-Pack (Betriebsdauer ≈ 15 h bei Ta = 23 °C)
• Anzeige: 4-stelliges rotes LED-Display, Ziffernhöhe 8 mm
• Statusanzeige: 2 × LED extern; 3 × LED intern
• Bedienelemente: 3 Tasten
• Umgebungstemperatur (Betrieb): 0 - 50 °C
• Lagertemperatur: -20 - +60 °C
• Zulässige Luftfeuchte: 95 % r.H. max. (nicht kondensierend)
• Abmessungen: Ø 65 mm × 197 mm (zuzüglich Objektivlänge)
• Gehäuse: Aluminium
• Schutzart: IP 40 (nach DIN 40050)
• Gewicht: ca. 1,1 kg
• Einstellbare Parameter: Emissivität, Emissivitäts-Tabellenpositionen, Transmittanz, Kompensation reflektierter Umgebungsstrahlung, Glättungsfilter, Betriebsart und Haltezeit des Speichers, ATD-Parameter, Linearisierungsfunktion, LED-Status-Einstellungen, Temperatureinheit °C/°F, automatische Abschaltung
• Funktionen: ATD (Automatic Temperature Detection) für diskontinuierliche Prozesse

Lieferumfang

• Pyrometer CellaPort PT 110
• Schutz- und Transportkoffer
• Ladegerät
• USB-Kabel VK 11/D (1,8 m)
• CellaView Software
• Kurzbedienungsanleitung
