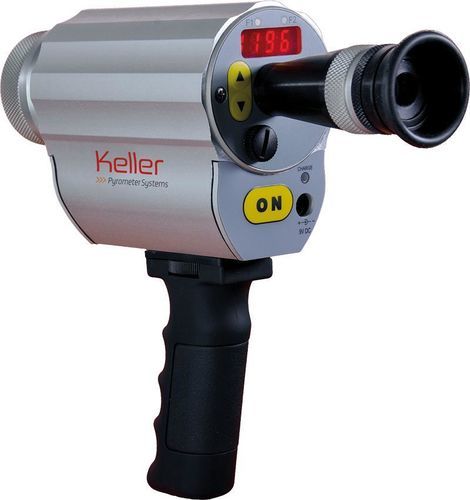

LED-Pyrometer CellaPort PT 120

°C°FUSB

Produktbeschreibung:
Das CellaPort PT 120 ist ein digitales berührungsloses Pyrometer zur Temperaturmessung von 250 bis 2000 °C. Die große Messspanne und wechselbaren Fokussieroptiken ermöglichen den Einsatz in vielfältigen industriellen Anwendungen. Ein Durchblickvisier sorgt für exaktes Anvisieren des Messobjekts. Emissionsgrad, Messbereich, Glättung und weitere Parameter werden über die Rücktasten eingestellt und auf der LED-Anzeige dargestellt.

Besondere Merkmale:

• Messbereich: 250 bis 2000 °C
• Fokussierbare Wechseloptiken zur genauen Einstellung der Messentfernung
• Breitbandentspiegelte Präzisionsoptiken
• 4-stellige rote LED-Anzeige (Ziffernhöhe 8 mm) und Status-LEDs
• USB-Schnittstelle für Datenverbindung
• Akku-Pack, Betriebsdauer ca. 15 h (bei Ta = 23 °C)

Versionen / Optiken & Entfernungen:

• AF 1: Fokus 0,4 m - ∞ | Distanzverhältnis 175 : 1 | Objektiv PZ 20.01
• AF 2: Fokus 0,2 m - 0,4 m | Distanzverhältnis 150 : 1 | Objektiv PZ 20.03
• AF 3: Fokus 1,2 m - ∞ | Distanzverhältnis 275 : 1 | Objektiv PZ 20.06
• AF 4: Fokus 0,2 m - ∞ | Distanzverhältnis 40 : 1 | Objektiv PZ 20.05

Optische Varianten (Linsen):

• Standardlinse PZ 20.01: Fokussierung 0,4 m - ∞
• Nahlinse PZ 20.03: Fokussierung 0,2 m - 0,4 m
• Weitwinkel-Linse PZ 20.05: Fokussierung 0,2 m - ∞
• Teleobjektiv PZ 20.06: Fokussierung 1,2 m - ∞

Messfeld (Auszug):
Messentfernung | Messfeld-Durchmesser
0.00 mm | 18.00 mm
16.00 mm | 17.37 mm
32.00 mm | 16.74 mm
48.00 mm | 16.11 mm
64.00 mm | 15.49 mm
80.00 mm | 14.86 mm
96.00 mm | 14.23 mm
112.00 mm | 13.60 mm
128.00 mm | 12.97 mm
144.00 mm | 12.34 mm
160.00 mm | 11.71 mm
176.00 mm | 11.09 mm
192.00 mm | 10.46 mm
208.00 mm | 9.83 mm
224.00 mm | 9.20 mm
240.00 mm | 8.57 mm
256.00 mm | 7.94 mm
272.00 mm | 7.31 mm
288.00 mm | 6.69 mm
304.00 mm | 6.06 mm
320.00 mm | 5.43 mm
336.00 mm | 4.80 mm
352.00 mm | 4.17 mm
368.00 mm | 3.54 mm
384.00 mm | 2.91 mm

Zusätzliche Merkmale / Bedienung:

• 4-stellige rote LED-Anzeige und Status-LEDs (2 extern, 3 intern)
• 3 Taster hinten zur Einstellung von Emissionsgrad, Messbereich, Glättung, ATD, Linearisierung, Einheiten u. a.
• USB-Schnittstelle zur PC-/Datenverbindung

Technische Daten:

• Messprinzip: Einfarbig
• Messbereich: 250 - 2000 °C
• Sensor: Photodiode
• Spektralbereich: 1,1 - 1,7 µm
• Ansprachezeit t98: ≤ 50 ms (T > 250 °C); ≤ 2 ms (T > 750 °C)
• Messunsicherheit: 0,3 % des Messwerts [°C], mind. 4 K
• Wiederholgenauigkeit: 1 K
• Auflösung Schnittstelle: 0,1 K; Anzeigeauflösung: 1 K
• Schnittstelle: USB
• Stromversorgung: Akku-Pack, Betriebsdauer ca. 15 h
• Umgebungstemperatur Betrieb: 0 - 50 °C; Lagerung: -20 - +60 °C
• Zulässige Luftfeuchte: max. 95 % r.H. (nicht kondensierend)
• Abmessungen: Ø 65 mm x 197 mm (ohne Objektivlänge)
• Gehäuse: Aluminium
• Schutzart: IP 40 (DIN 40050)
• Gewicht: ca. 1,1 kg
• Verstellbare Parameter: Emissionsgrad, Emissionswerttabelle, Transmittanz, Kompensation reflektierter Umgebungsstrahlung, Glättungsfilter, Speicherhaltedauer, ATD-Parameter, Linearisierung, LED-Statusanzeige, °C/°F, automatische Abschaltung
• Funktion: ATD (Automatic Temperature Detection) für diskontinuierliche Prozesse

Lieferumfang:

• Pyrometer CellaPort PT 120
• Schutz- und Transportkoffer
• Ladegerät
• USB-Kabel VK 11/D (1,8 m)
• Software CellaView
• Kurzbedienungsanleitung
