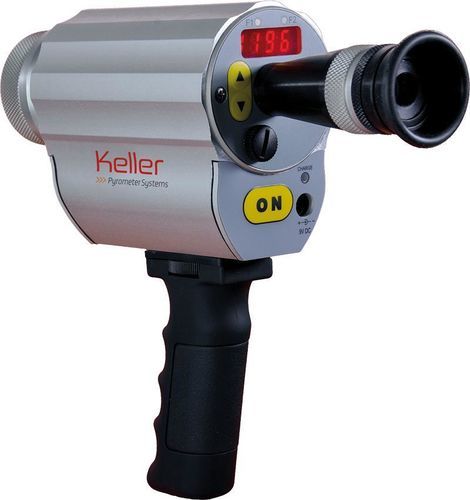

Monochromatisches Pyrometer CellaPort PT 129

mit LED-Display°CK

Produktübersicht:
Das CellaPort PT 129 ist ein handgeführtes Einkanal-Pyrometer zur Temperaturmessung an Materialien mit geringer Emissivität, insbesondere Aluminium und blanken Metallen, im Bereich 150–1200 °C (in Segmenten je nach Ausführung). Ein spezieller Sperrfilter reduziert die Empfindlichkeit gegenüber Tageslicht und reflektierter Strahlung, sodass zuverlässige Messungen in der Metallverarbeitung und bei laserbeheizten Prozessen (Diode, Nd:YAG, CO2) möglich sind.

Besondere Merkmale:

• Messbereich 150–1200 °C (segmentabhängig)
• Sperrfilter reduziert Einfluss von Tageslicht und reflektierter Strahlung
• Fokussierbares Präzisionsobjektiv mit Breitband-Antireflexbeschichtung
• Besonders geeignet für Aluminium und blanke Metalle bei niedrigen Temperaturen
• 4-stelliges rotes LED-Display
• USB-Schnittstelle (Serie)
• Akku-Betrieb (~15 h)

Messparameter:
Messbereich: 150–1200 °C (segmentabhängig)
Sensor: Photodiode
Spektralbereich: 1,8–2,2 µm
Ansprechzeit (t98): je nach Segment von ≤2 ms bis ≤75 ms
Messunsicherheit: 0,75 % des Messwerts, mind. 5 K
Wiederholgenauigkeit: 1 K
Temperaturkoeffizient: 0,25 K/K (T < 500 °C), 0,05 %/K (T > 500 °C)
Auflösung (Schnittstelle/Anzeige): 0,1 K / 0,1 K (<200 °C) bzw. 1 K (≥200 °C)

Optische Varianten / Objektive:
Beispiele für Objektive und Fokusbereiche: F50 PZ 20.08 (0,3 m–∞) für 150–800 °C; Standard PZ 20.01 (0,4 m–∞), Nahaufnahme PZ 20.03 (0,2–0,4 m), Tele PZ 20.06 (1,2 m–∞) für 180–1200 °C. Gestalt des Messfelds: rund. Beispiele D:S-Verhältnisse: AF10 -> 48:1, AF21 -> 60:1, AF22 -> 56:1, AF23 -> 96:1.

Elektrische Parameter:
Schnittstelle: USB
Stromversorgung: wiederaufladbarer Akkupack
Akkulaufzeit: ca. 15 Stunden (Dauerbetrieb, Ta = 23 °C)

Anzeige & Anzeigen:
Sichtoption: Durch-das-Okular-Visier
Display: 4-stelliges rotes LED-Display, Ziffernhöhe 8 mm
Statusanzeigen: 2 externe LEDs, 3 interne LEDs
Bedienelemente: 3 Tasten

Umgebungs- & mechanische Daten:
Betriebstemperatur: 0–50 °C
Lagerungstemperatur: -20–+60 °C
Zulässige Luftfeuchte: max. 95 % r.F. ohne Kondensation
Abmessungen: Ø 65 mm x 197 mm (zzgl. Objektivlänge)
Gehäuse: Aluminium
Schutzart: IP40
Gewicht: ca. 1,1 kg

Einstellbare Parameter (Beispiele):

• Emissionsgrad und Emissions-Tabellen
• Transmittanz
• Kompensation reflektierter Umgebungstrahlung
• Glättungsfilter und Messwert-Hold
• ATD- und Linearisiereinstellungen
• LED-Status, °C/°F, automatische Abschaltung

Funktionen:
ATD (Automatic Temperature Detection) zur automatischen Erkennung bei diskontinuierlichen Prozessen

Lieferumfang:
Pyrometer CellaPort PT 129; Schutz- und Transportkoffer; Ladegerät; USB-Kabel VK 11/D (1,8 m); CellaView-Software; Kurzanleitung

Software:
CellaView (beigefügt)

Beispiele Messfeld (Auswahl):
Abstand 0.00 mm : Messfeld Ø 24.50 mm
Abstand 12.00 mm : Messfeld Ø 23.77 mm
Abstand 24.00 mm : Messfeld Ø 23.04 mm
Abstand 300.00 mm : Messfeld Ø 6.25 mm

Technische Daten:

• Produktname: Pyrometer CellaPort PT 129
• Modellbezeichnung: CellaPort PT 129 (AF10/AF21/AF22/AF23 Versionen)
• Messprinzip: Einkanal
• Spektralbereich: 1,8–2,2 µm
• Messbereich: 150–1200 °C (versionsabhängig)
• Ansprechzeiten (t98): ≤2 ms bis ≤75 ms je nach Segment
• Genauigkeit: 0,75 % des Messwerts, mind. 5 K
• Wiederholgenauigkeit: 1 K
• Schnittstelle: USB
• Akkubetrieb: wiederaufladbar (~15 h)
• Display: 4-stelliges rotes LED
• Gehäuse: Aluminium, IP40
• Gewicht: ca. 1,1 kg
• Objektivoptionen: PZ 20.08 / PZ 20.01 / PZ 20.03 / PZ 20.06
• Geeignet für: Aluminium und blanke Metalle, laserbeheizte Prozesse (Sperrfilter)
