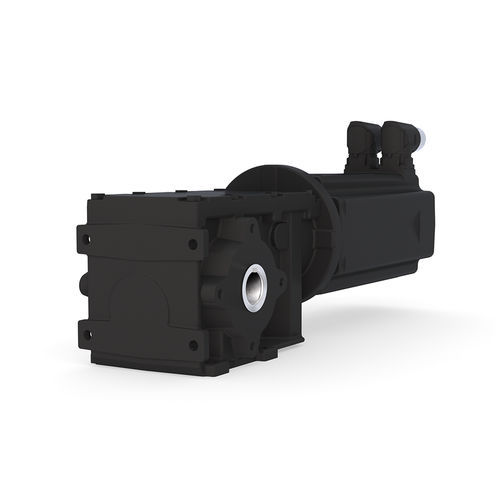

Asynchrongetriebemotor K_D / K_TA series

Servomotorschrägverzahntmit Spiralkegel-Drehmoment

Produktübersicht
Schrägverzahnte Kegelradgetriebe der Serie K übertragen Drehmoment in rechtwinkeligen Anordnungen. Sie sind für kompakte Einbausituationen ausgelegt und bieten hohe Wirkungsgrade über einen weiten Drehmomentbereich (ca. 55–12.200 Nm). In Kombination mit passenden Antrieben sind Eingangsleistungen bis zu 45 kW möglich. Beidseitige Abtriebe und verschiedene Gehäusevarianten ermöglichen flexible Montagelösungen.

Motoradapter

• IEC Motoren
• NEMA Motoren
• Servomotoren

Highlights

• Verschiedene Abtriebswellen- und Gehäusevarianten
• Beidseitiger Abtrieb möglich
• Verstärkte Lagerung für hohe Lasten
• Verbesserte Abdichtung für anspruchsvolle Umgebungen
• Geringes Spiel für präzise Anwendungen

Technische Daten (Auszug)
K0 | T2 = 58 Nm | Übersetzung 3,56 … 44,20 | P1 = 0,75 kW | Abtrieb Ø 20 x 40, H Ø 20
K1 | T2 = 110 Nm | Übersetzung 3,38 … 54,90 (3.959,5) | P1 = 1,5 kW | Abtrieb Ø 25 x 50, H Ø 25
K2 | T2 = 205 Nm | Übersetzung 5,07 … 102,27 (5.483,4) | P1 = 3 kW | Abtrieb Ø 25 x 50, H Ø 25
K3 | T2 = 400 Nm | Übersetzung 5,14 … 120,13 (8.059,3) | P1 = 4 kW | Abtrieb Ø 30 x 60, Ø 35 x 70, H Ø 30, H Ø 35
K4 | T2 = 745 Nm | Übersetzung 5,69 … 151,92 (10.485) | P1 = 7,5 kW | Abtrieb Ø 40 x 80, H Ø 40
K5 | T2 = 1.430 Nm | Übersetzung 5,69 … 138,94 (11.426) | P1 = 15 kW | Abtrieb Ø 50 x 100, H Ø 50
K6 | T2 = 2.550 Nm | Übersetzung 6,35 … 160,53 (13.818) | P1 = 22 kW | Abtrieb Ø 60 x 120, H Ø 60
K7 | T2 = 4.880 Nm | Übersetzung 7,29 … 183,21 (14.283) | P1 = 30 kW | Abtrieb Ø 75 x 140, H Ø 70
K8 | T2 = 7.960 Nm | Übersetzung 8,11 … 144,68 (16.285) | P1 = 45 kW | Abtrieb Ø 90 x 170, H Ø 90
K9 | T2 = 12.200 Nm | Übersetzung 8,22 … 137,36 (19.466) | P1 = 90 kW | Abtrieb Ø 110 x 210, H Ø 100

Optionen - Getriebeausführungen

• Fußausführung — K_A
• Aufsteckausführung — K_B
• Aufsteckausführung mit Drehmomentstütze — K_BT1
• Flanschausführung — K_C
• Aufsteckausführung plus Fußfläche — K_D
• Flanschausführung plus Fußfläche — K_E

Abtriebswellen (Auswahl)

• Hohlwelle — ohne Kennzeichnung
• Vollwelle — Kennzeichnung: V
• Hohlwelle mit Schrumpfscheibe — Kennzeichnung: S

Technische Spezifikationen

• Drehmomentbereich: ca. 55 bis 12.200 Nm
• Maximale Eingangsleistung: bis zu 45 kW je nach Größe und Konfiguration
• Winkelgetriebe mit hohem Wirkungsgrad
• Vielfältige Montage- und Wellenvarianten zur flexiblen Integration
• Motoradapter für IEC, NEMA und Servomotoren
• Konstruktionsmerkmale: verstärkte Lager, verbesserte Abdichtung, geringes Spiel
