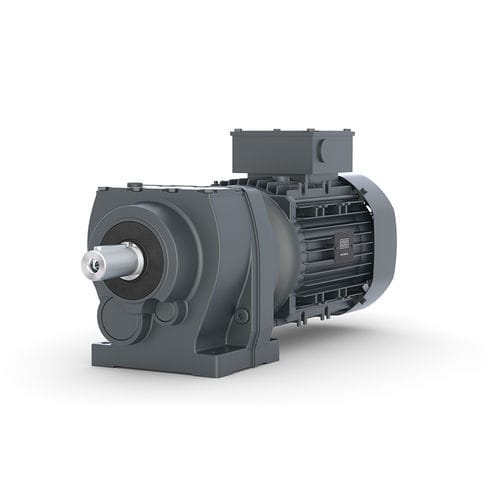

Asynchrongetriebemotor G_D / G_TA series

ACPermanentmagnetStirnrad

Produktübersicht Die schrägverzahnten Stirnradgetriebe der Baureihen G_D… / G_TA… bieten eine kompakte, effiziente Lösung für vielfältige industrielle Anwendungen. In Kombination mit KEB-Motoren bis 45 kW sind verschiedene Antriebskombinationen möglich. Der Drehmomentbereich reicht von 60 Nm bis 13.600 Nm; fein abgestufte Untersetzungen ermöglichen die passende Übertragung von Leistung und Drehzahl. Der modulare Aufbau und die zahlreichen Optionen erlauben individuelle Lösungen für unterschiedliche Einsatzfälle.

Aufbau / Anordnung Achsparallele Antriebe in klassischer Anordnung mit Vollwelle als Abtriebswelle. Die Getriebe der Serie G können mit Motoradaptern für verschiedene Standards oder alternativ mit freier Eintriebswelle geliefert werden.

Motoradapter

• IEC-Motoren
• NEMA-Motoren
• Servomotoren

Highlights

• Fuß‑ oder Flanschmontage
• Geringes Spiel
• Verstärkte Lagerung
• Verbesserte Abdichtung

Technische Daten (Auszug)

• G0 | T2: 60 Nm | Übersetzung: 3,46 … 72,75 | P1: 0,75 kW | Abtriebswelle: Ø 20 x 40
• G1 | T2: 117 Nm | Übersetzung: 3,37 … 115,34 (6.085,3) | P1: 1,5 kW | Abtriebswelle: Ø 20 x 40
• G2 | T2: 235 Nm | Übersetzung: 3,49 … 153,41 (10.074) | P1: 3 kW | Abtriebswelle: Ø 25 x 50
• G3 | T2: 480 Nm | Übersetzung: 3,56 … 177,27 (11.893) | P1: 5,5 kW | Abtriebswelle: Ø 30 x 60, Ø 35 x 70
• G4 | T2: 875 Nm | Übersetzung: 3,61 … 210,05 (12.756) | P1: 11 kW | Abtriebswelle: Ø 40 x 80
• G5 | T2: 1.630 Nm | Übersetzung: 3,85 … 186,77 (13.862) | P1: 18,5 kW | Abtriebswelle: Ø 50 x 100
• G6 | T2: 2.800 Nm | Übersetzung: 3,96 … 221,95 (14.755) | P1: 22 kW | Abtriebswelle: Ø 60 x 120
• G7 | T2: 4.880 Nm | Übersetzung: 4,34 … 250,97 (19.566) | P1: 30 kW | Abtriebswelle: Ø 75 x 140
• G8 | T2: 8.900 Nm | Übersetzung: 5,92 … 186,96 (19.895) | P1: 45 kW | Abtriebswelle: Ø 90 x 170
• G9 | T2: 13.600 Nm | Übersetzung: 5,43 … 157,04 (22.255) | P1: 90 kW | Abtriebswelle: Ø 110 x 210

Getriebeausführungen / Optionen Verfügbare Ausführungen: Fußausführung (G_A), Flanschausführung (G_C), Fuß‑Flanschausführung (G_E).

Charakteristika / Technische Spezifikationen

• Serienbezeichnung: G_D… / G_TA…
• Drehmomentbereich: 60 Nm bis 13.600 Nm
• Maximale Eingangsleistung je Größe: von 0,75 kW (G0) bis 90 kW (G9)
• Verfügbare Übersetzungen: Mehrstufige Bereiche je Getriebegröße (siehe technische Daten)
• Montagevarianten: Fuß, Flansch, Fuß‑Flansch
• Abtriebswellendurchmesser je Größe (z. B. Ø 20 x 40 bis Ø 110 x 210)
• Kompatibel mit Motoradaptern für IEC-, NEMA- und Servomotoren
• Wesentliche Vorteile: kompakte Bauform bezogen auf das Drehmoment, geringes Spiel, verstärkte Lagerung, verbesserte Abdichtung
