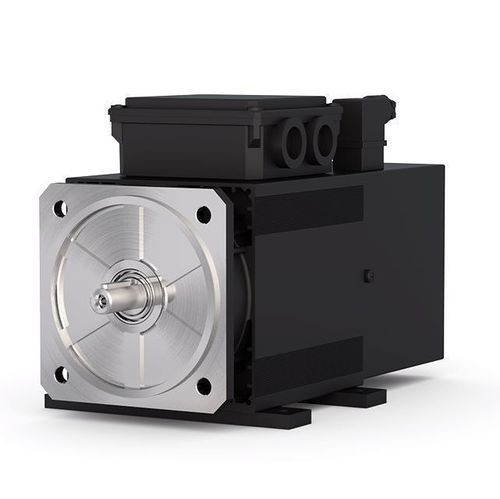

AC-Motor AL4

AsynchronInduktion3-Phasen

Übersicht
Die AL4‑Serie von KEB ist eine Baureihe 3‑phasiger Asynchronmotoren (Kurzschlussläufer), die speziell für den Betrieb mit Frequenzumrichtern gemäß IEC 60034‑25 entwickelt wurde. Die Baureihe ist 4‑polig und in fünf Baugrößen mit einem Leistungsbereich von 0,37 kW bis 55 kW erhältlich; Schutzarten IP54 und IP23 stehen zur Verfügung.

Hersteller / Aufbau
Die Motoren werden von Brusatori für KEB gefertigt. Das AL4‑Design bietet ein optimiertes Leistungs‑zu‑Größen‑Verhältnis für Induktionsmotoren und stabile dynamische Eigenschaften bei Drehzahl‑ und Drehmomentänderungen über einen großen Drehzahlbereich. Standardausführungen sind verfügbar; die Baureihe lässt sich an kundenspezifische Anforderungen anpassen. Einsatzgebiete sind Maschinen und Anlagen sowie Retrofit‑Ersatz für Gleichstromantriebe.

Antriebsintegration
Die AL4‑Motoren sind für die Kombination mit Frequenzumrichtern wie dem COMBIVERT F6 vorgesehen. Systeme sind geberlos oder mit Geber lieferbar; auf Wunsch sind konfektionierte Geberleitungen verfügbar. Motor und Antrieb sind aufeinander abgestimmt und ermöglichen hohe Effizienz sowie vereinfachte Inbetriebnahme.

Highlights

• Asynchrone Servomotoren für den Umrichterbetrieb
• Gute Dynamik und Regelbarkeit in einem breiten Drehzahlbereich
• Kompakte Bauweise im Leistungsbereich 0,37 kW bis 55 kW
• Kombinierbar mit COMBIVERT F6 für Servosysteme
• Universell in Maschinen und Anlagen einsetzbar; Option für DC‑Retrofit

Technische Daten (tabellarische Zusammenfassung)
Höhe/Größe | Nenndrehzahlen n_nom [rpm] | Nenndrehmomente M_n [Nm]
71/C | 1.300 … 3.000 | 2,5 … 4
80/D | 1.300 … 2.900 | 5 … 8
90/E | 1.300 … 3.000 | 10 … 29
100/G | 500 … 3.000 | 3 … 41
132‑IP54/H | 1.100 … 3.200 | 72 … 180
132‑IP23/H | 1.100 … 3.200 | 94 … 244

Eigenschaften (Zusammenstellung)
Ausführung | IM B5 für 71/C, 80/D, 90/E
| IM B35 für 100/G, 132/H
Kühlung | IC 416 (IP54); IC 06 (IP23) gemäß IEC EN 60034‑6
Welle | mit Passfeder (Option: Welle ohne Passfeder)
Ausgleichsklasse | G 2.5 gemäß ISO 1940‑1 (mit halber Passfeder CEI 2‑23)
Schutzklasse | IP54 für 71/C, 80/D, 90/E, 100/G, 132/H; IP23 für 132/H
Wicklungsisolierung | Klasse H gemäß CEI EN 60034‑1
Temperaturklasse | Klasse F gemäß CEI EN 60034‑1
Thermoschutz | Geschlossener Kontakt 140 ±5 °C, max. 250 Vac / 6 Aac
Temperaturbereiche | Betrieb: +5 °C bis +40 °C; Lagerung: -20 °C bis +70 °C
Einbaulage | alle
Farbe | schwarz RAL 9005

Optionen

• Bauform IM B3 / B35 / B14 für 71/C, 80/D, 90/E
• Welle ohne Passfeder
• Rollenlager für 100/G und 132/H
• Federkraft‑Haltebremse
• Spezialwicklung – angepasste Spannung / Frequenz
• Öldichtung A‑seitig
• Inkrementalgeber, programmierbar (0 bis 10.000 ppr)
• Sinus‑Encoder 1 Vpp – 1024 ppr
• Absolutwertgeber Singleturn / Multiturn (Hiperface)
• Resolver 2‑polig, 7 Vrms, Übersetzungsverhältnis 0,5

Dokumentation
Katalog und Produktunterlagen sind für die AL4‑Serie verfügbar (Katalog AC Servomotoren Serie AL4 und Brusatori‑Handbuch).

Charakteristika / technische Spezifikationen

• Motortyp: 3‑phasen Asynchronmotor, Käfigläufer, 4‑polig
• Leistungsbereich: 0,37 kW bis 55 kW
• Schutzarten: IP54 und IP23 (je nach Ausführung)
• Kühlung: IC 416 (IP54) / IC 06 (IP23)
• Isolationsklasse: H; Temperaturklasse: F
• Bauformen: IM B5 / IM B35 / optionale B3 / B14 Varianten für bestimmte Größen
• Temperaturbetrieb: +5 °C bis +40 °C; Lagerung: -20 °C bis +70 °C
• Schnittstellen/Encoder‑Optionen: Inkremental, Sinus‑Encoder, Absolutwertgeber (Hiperface), Resolver
• Typische Anwendungen: Maschinen‑ und Anlagenantriebe, Retrofit für Gleichstrommotoren, Servoanwendungen mit Frequenzumrichtern
• Hersteller der Motoren: Brusatori (für KEB gefertigt)
