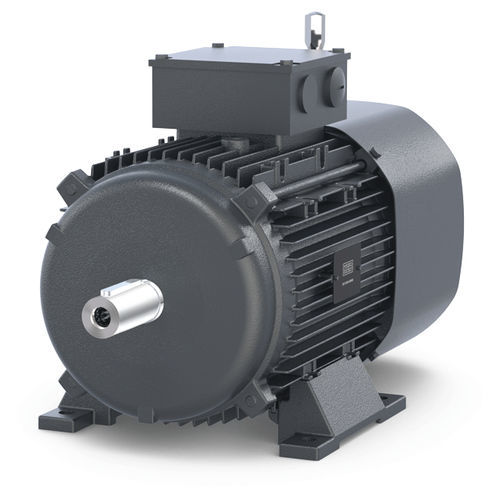

Asynchronmotor D series

dreiphasigInduktion690 V

Übersicht
Die Drehstromasynchronmotoren KEB (Baureihen DM / DA) sind universelle Niederspannungsmotoren, geeignet für Netzbetrieb (IE2/IE3) oder regelbar über Umrichter. Verfügbare Ausführung: 4-polig. Modulares Design zur Anpassung an raue industrielle Einsatzbedingungen und zur Integration in Systemlösungen.

Highlights

• Verschiedene Spannungsvarianten und internationale Zulassungen
• Vorbereitet für KEB COMBIVERT F6 und S6
• Modular und individuell konfigurierbar
• Motoren MADE IN GERMANY

Technische Daten - Leistung bei 50 Hz Betrieb 4-polig IE2 / IE3
Größe | Leistung
DM63 | 0,18 kW
DM71 | 0,37 kW
DM80 | 0,75 kW
DM90 | 1,5 kW
DM100 | 3 kW
DM112 | 4 kW
DM132 | 7,5 kW
DM160 | 15 kW
DA180 | 22 kW
DA200 | 30 kW
DA225 | 45 kW

Bremssysteme
Federkraftbremsen COMBISTOP
Spannung: 230 V AC, 400 V AC oder 24 V DC
Max. Drehmoment [Nm] nach Baugröße
B02 | 5 Nm
B03 | 10 Nm
B04 | 20 Nm
B05 | 36 Nm
B06 | 70 Nm
B07 | 100 Nm
B08 | 150 Nm
B09 | 250 Nm
B10 | 500 Nm

Elektromagnetische Bremsen COMBINORM B
Spannung: 24 V DC
Drehmoment [Nm] nach Baugröße
CN06 | 7 Nm
CN07 | 15 Nm
CN08 | 30 Nm
Weitere Varianten und Optionen auf Anfrage

Encoder-Optionen

• Inkrementalgeber: 5 bis 5.000 ppr
• Signaltypen: TTL und HTL
• SinCos mit Optionen für funktionale Sicherheit
• Absolutwertgeber: BiSS C, SSI

Lüfter / Belüftungsoptionen

• Eigenlüfter
• Fremdlüfter
• Unbelüftet (ohne Lüfter)
• Metalllüfter, Schwungmasse-/hochinertiale Ausführungen

Verfügbare Spannungen und Zulassungen / Zertifikate
Δ/Y 230/400 V 50 Hz // Y 460 V 60 Hz → Europa: CE
Δ/Y 400/690 V 50 Hz // Δ 460 V 60 Hz → Nordamerika: UL (C+US) & EE
Δ/Y 220/380 V 60 Hz → China: CCC & CEL
Δ/Y 290/500 V 50 Hz → weitere Regionen auf Anfrage
Y 575 V 60 Hz → ATEX möglich

Optionen
Modulare Optionen zur kundenspezifischen Anpassung; koordinierte Systemintegration mit Umrichtern (Motor + Umrichter) möglich.

Technische Spezifikationen

• Baureihen: DM / DA
• Polzahl: 4-polig
• Leistungsbereich: 0,18 kW bis 45 kW (je nach Baugröße)
• Wirkungsgrad: IE2 / IE3 im Netzbetrieb; umrichterkompatibel
• Vorbereitung für KEB COMBIVERT F6 und S6
• Bremssysteme: COMBISTOP (Federkraft), COMBINORM (elektromagnetisch)
• Geber: Inkremental (5–5000 ppr) TTL/HTL, SinCos (sicherheitsfähig), Absolut (BiSS C, SSI)
• Lüftervarianten: Eigenlüfter, Fremdlüfter, unbelüftet, Metall/hochinertial
• Spannungen / Zertifizierungen: CE, UL (C+US), CCC, CEL, ATEX (wählbar)
• Konstruktion: robust für raue Umgebungen; modular und konfigurierbar
• Herstellung: Made in Germany
