Servomotor / 24 V DL series

400 Vmit Bremsemit angeflanschtem Encoder

Produktübersicht

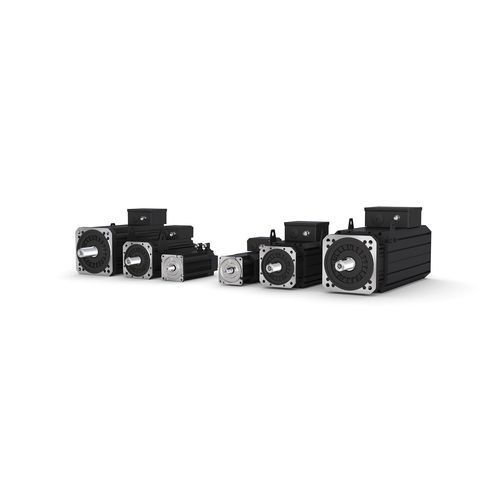

Wann immer hohe Leistungsdichte gefordert ist, eignen sich die Permanentmagnet-Synchron-Servomotoren KEB der Serie DYNAMIC LINE (DL3, DL4). Die Baureihen decken einen weiten Drehmomentbereich ab und bieten verschiedene Kühl- und Integrationsoptionen: DL4 ca. 11–520 Nm, DL3 ca. 0,2–70 Nm. DL3 und DL4 sind als unbelüftete oder fremdbelüftete Ausführung verfügbar; für DL4 ist zusätzlich Flüssigkeitskühlung möglich. Per Adapter sind die Motoren einfach mit Getrieben kombinierbar.

Highlights

• Permanentmagnet-Synchronmotoren für anspruchsvolle Servo-Anwendungen
• Sehr hohe Leistungsdichte über die Baugrößen
• Verschiedene Konfigurationsoptionen (Kühlung, Bremsen, Geber)
• Vorbereitet zur Integration mit KEB-Antriebsreglern (F6 / S6)

DYNAMIC LINE DL4 — Technische Daten (Auszug)
Motordrehzahl: 1.000–3.000 U/min · Systemspannung: 400 V
Größe | Drehmoment M0
SE | … 48 Nm
SF | … 172 Nm
SG | … 520 Nm

DYNAMIC LINE DL4 — Optionen / Merkmale

• Kühlung: unbelüftet, fremdbelüftet; DL4 zusätzlich: Flüssigkeitskühlung
• Vorbereitet für elektrische und funktionale Integration mit F6 / S6 Antriebsreglern
• Verschiedene Geberoptionen verfügbar (Resolver, Absolutwertgeber, HIPERFACE®)

Bremse

• Permanentmagnetbremse oder Federkraftbremse
• Spannung: 24 V DC
• Beispiel-Bremsmomente nach Größe: SE = 32 Nm (Permanentmagnet), SF = 130 Nm (Permanentmagnet), SG (Federkraft) = 350 Nm (SG 2 & 4) / 700 Nm (SG 6 & 8)

Geber (Encoder)

• Resolver: optional, auch mit funktionaler Sicherheit
• Absolutwertgeber: singleturn oder multiturn; HIPERFACE® Schnittstelle verfügbar

Zubehör

• Fremdbelüftung (erhöht Stillstandmoment und Nennmoment); Anschluss: 1 × 230 V
• Leistungs‑ und Geberkabel sowie Adapter‑Schnittstellen für Getriebe- und Antriebsintegration

Flüssigkeitskühlung

• Zusätzliche Kühloption (DL4)
• Höhere Dauerleistung gegenüber fremdbelüfteten Motoren
• Ausgelegt für Maschinen/Anlagen mit vorhandenem Flüssigkeitskreislauf

DYNAMIC LINE DL3 — Technische Daten (Auszug)
Motordrehzahl: 1.000–8.000 U/min · Systemspannung: 400 V (Größen A–F) / 230 V (Größe 0)
Größe | Drehmoment M0
0_SMHF | … 0,5 Nm
A_SMHF | … 1,2 Nm
B_SMHF | … 3,2 Nm
C_SMHF | … 5,6 Nm
D_SMHF | … 11,4 Nm
E_SMHF | … 29 Nm
F_SMHF | … 72 Nm

Anwendung & Integration
DL3 und DL4 Motoren sind für leistungsstarke Servo-Anwendungen in industriellen Maschinen konzipiert. Sie lassen sich mit Getrieben kombinieren und sind hinsichtlich Verkabelung und funktionaler Einbindung in KEB COMBIVERT Antriebe (F6, S6) vorbereitet. Adapter und Zubehör erleichtern die Systemintegration.

Charakteristika / Technische Spezifikationen

• Serienname: DYNAMIC LINE (DL3, DL4)
• Motortyp: Permanentmagnet-Synchron-Servomotoren
• Nennmomente DL4: ca. 11–520 Nm (je nach Größe SE / SF / SG)
• Nennmomente DL3: ca. 0,2–70 Nm (Größen 0 / A / B / C / D / E / F)
• Kühlungsoptionen: unbelüftet, fremdbelüftet, Flüssigkeitskühlung (DL4)
• Bremstypen: Permanentmagnetbremse oder Federkraftbremse (24 V DC)
• Geberoptionen: Resolver (optional mit Safety), Absolutwertgeber singleturn/multiturn, HIPERFACE®
• Drehzahlbereiche: DL4 ~1.000–3.000 U/min; DL3 ~1.000–8.000 U/min
• Vorbereitet zur Integration mit KEB COMBIVERT Antrieben (F6 / S6)
