Universeller Anzeiger JUMO diraVIEW

festigkeitProzessStrom

Übersicht

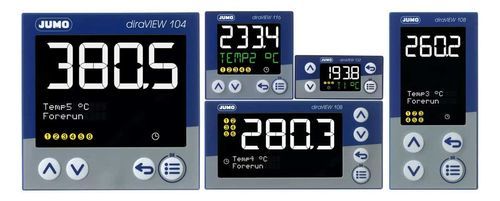

Die JUMO diraVIEW 104/108/116/132 sind universelle Digitalanzeigen für die Frontplattenmontage oder mit DIN-Schienenadapter, ausgelegt zur Anzeige und Überwachung von Prozessgrößen in industriellen Anwendungen. Die Geräte bieten 18-Segment-LCD- oder Pixelmatrix-Anzeigen und einen benutzerkonfigurierbaren Analogeingang für RTD, Thermoelement, 0(4)-20 mA, 0(2)-10 V und Widerstandssensoren. Standardfunktionen umfassen Min/Max-Speicher, Hold, Tara, Grenzwertüberwachung, Timerfunktionen und Servicezähler.

Highlights

• Erstellung individueller ST-Code-Anwendungen
• Intuitive Konfiguration und Bedienung
• Schneller und einfacher Start

Allgemeine technische Daten

• Anzeige: 18-Segment-LCD oder Pixelmatrix (Modelle 104/108)
• Eingänge: 1 benutzerkonfigurierbarer Analogeingang für RTD, Thermoelement, 0(4)-20 mA, 0(2)-10 V, Widerstand/Potentiometer
• Ausgänge: Relaisvarianten (1 oder 2 × 3 A/230 V AC), Logikausgang 0/14 V (Alternative zum digitalen Eingang 1), optionaler Analogausgang, PhotoMOS®-Relais
• Digitale Eingänge: 2 potentialfreie Digitaleingänge (einer alternativ als Logikausgang nutzbar)
• Kalibrierungsgenauigkeit: wählbar 0,1 % oder 0,25 %
• Galvanische Trennung: 3000 V zwischen Messeingang und Versorgung
• Schnittstellen: USB-Setup-Schnittstelle (versorgt), optional RS485
• Versorgung: AC/DC 20–30 V oder AC 110–240 V
• Betriebstemperatur: -10 bis +55 °C
• Schutzart: Front IP65
• Anschlüsse: Federklemmen / PUSH IN-Technik
• Alarme: bis zu 4 Grenzwertüberwachungen

Technische Daten / Spezifikationen

• Verfügbare Formate (Ausschnittmaß): 104 (96×96 mm), 108 Varianten (48×96 mm oder 96×48 mm), 116 (48×48 mm), 132 (48×24 mm)
• Spezialfunktionen: Mathematik & Logik, ST-Code-Programmierung, Min/Max-Speicher und Anzeige, Hold, Tara für Wägetechnik, Timer, Betriebs- und Servicestunden-Zähler
• Anschlüsse: Federklemmen mit PUSH IN-Technik
• Installation: Frontplattenausschnitt oder DIN-Schienenadapter
