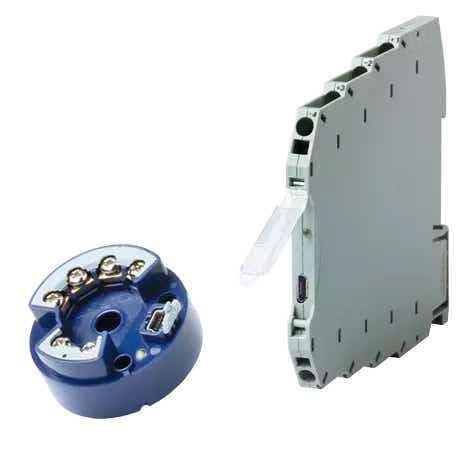

DIN-Schienen-Temperaturmessumformer dTRANS T05

am SondenkopfThermoelement Typ SThermoelement Typ J

Produktübersicht
SKU: 707050
Name: JUMO dTRANS T05
Kurzbeschreibung: Programmierbarer Transmitter in 2‑Draht‑Technik
Verfügbarkeit: Auf Lager
Status: TOP_SELLER

Beschreibung
Der JUMO dTRANS T05 ist ein 2‑Draht programmierbarer Transmitter zur Umwandlung von Temperatur‑ und Widerstandssignalen in ein 4–20 mA Ausgangssignal. Er nimmt RTD‑Sensoren (Pt100/Pt500/Pt1000), Thermoelemente (R, S, B, J, T, E, K, N, L, U, A1, C, D), Widerstandstransmitter und Potentiometer auf. Das Gerät unterstützt 2‑, 3‑ und 4‑Draht‑Schaltungen und ist zur Montage in Anschlusskopf Typ B oder auf einer 35 × 7,5 mm Hutschiene geeignet.

Highlights

• Konfiguration über Standard‑USB‑Kabel ohne Hilfsenergie
• Kundenspezifische Linearisierung
• Kontroll‑LED (rot/grün)
• Speicherung min./max.
• Sensor‑Temperaturanzeige via Drag‑Funktion
• Invertierbarer 4–20 mA Ausgang; NAMUR NE21 (Kopf) / NE43 (Hutschiene)

Varianten

• Elektrischer Anschluss: Schraubklemme; Federkraftklemmen
• Basistyp: 2‑Draht Transmitter; 2‑Draht Hutschienen‑Transmitter

Technische Daten
Galvanische Trennung: 3,75 kV / 1,875 kV. Umgebungstemperatur: -40 bis +85 °C (Standard); -10 bis +70 °C (Hutschiene). Einbau: Anschlusskopf Typ B oder Hutschiene 35 × 7,5 mm. RTD‑Eingang: Pt100, Pt500, Pt1000, Widerstandstransmitter; 2/3/4‑Draht. Thermoelementeingang: R, S, B, J, T, E, K, N, L, U, A1, C, D; Eingangsbereich -100 bis +1100 mV. Kalibrierungsgenauigkeit: ±0,05 %. Ausgang: 4–20 mA (invertierbar). Spannungsversorgung: DC 1–35 V (2/3 Draht). Konfiguration: über Standard‑USB‑Kabel ohne Hilfsenergie. Besondere Merkmale: USB‑Schnittstelle, kundenspezifische Linearisierung, Kontroll‑LED (rot/grün), Min/Max‑Speicherung, Drag‑Anzeige für Sensortemperatur.

Technische Spezifikationen

• SKU: 707050
• Produktname: JUMO dTRANS T05
• Typ: Programmierbarer 2‑Draht Transmitter
• Sensor‑Eingänge: RTD (Pt100/Pt500/Pt1000), Thermoelemente (R,S,B,J,T,E,K,N,L,U,A1,C,D), Widerstandstransmitter, Potentiometer
• Verdrahtung: 2‑Draht, 3‑Draht, 4‑Draht
• Ausgangssignal: 4–20 mA (invertierbar)
• Galvanische Trennung: 3,75 kV / 1,875 kV
• Umgebungstemperaturbereich: -40 bis +85 °C (Standard); -10 bis +70 °C (Hutschiene)
• Kalibrierungsgenauigkeit: ±0,05 %
• Spannungsversorgung: DC 1–35 V
• Montageoptionen: Anschlusskopf Typ B oder Hutschiene 35 × 7,5 mm
• Konfiguration: USB (Standardkabel, keine Hilfsenergie)
• Besondere Merkmale: kundenspezifische Linearisierung, Kontroll‑LED, Min/Max‑Speicherung, Drag‑Anzeige
