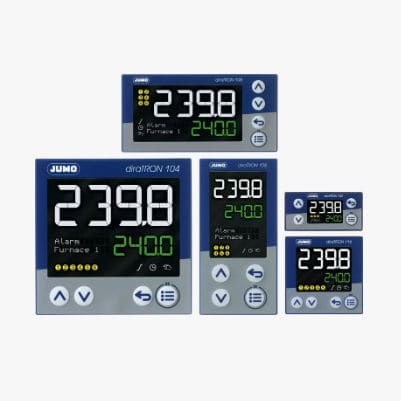

Programmierbares Prozesssteuergerät diraTRON

kompaktModbusmit mehreren Ausgängen

Übersicht
Universell einsetzbare Geräte in 5 DIN-Formaten zur Regelung von Prozessgrößen. Der Basistyp umfasst Autotuning, Rampenfunktion, Programmregler, Handbetrieb, Grenzwertüberwachungsfunktionen, digitale Steuersignale, umfangreiche Zeitfunktionen und einen Servicezähler.

Highlights

• Erstellung individueller ST-Code-Anwendungen
• Klare Anzeige
• Hoher Funktionsumfang

Funktionen und Merkmale

• Autotuning
• Rampenfunktion
• Programmregler
• Handbetrieb
• Grenzwertüberwachungsfunktionen
• Digitale Steuersignale
• Umfangreiche Zeitfunktionen
• Servicezähler

Allgemeine technische Daten
Eingänge: 1 × Universaleingang für Thermoelement, RTD-Temperatursensor, 0(2) bis 10 V, 0(4) bis 20 mA; 2 × digitale Eingänge
Ausgänge: 1 × Logikausgang; bis zu 2 Relais (3 A / 230 V Wechslerkontakt NA); optional bis zu 4: Relais, Logik, PhotoMOS®, analoger Ausgang
Anzeige: 2 × 18-Segment-LCD plus Pixel-Matrix-LCD
Formate: 132: 48 × 24 mm; 116: 48 × 48 mm; 108H: 48 × 96 mm; 108Q: 96 × 48 mm; 104: 96 × 96 mm
Schnittstellen: RS485 (Modbus-RTU), micro USB (Konfiguration)

Videos
Produktpräsentations- und softwarebezogene Videos verfügbar, die Bedienung und Schnittstellen des Geräts demonstrieren.

Zubehör (Beispiele)

• USB-Kabel, A-Stecker auf Micro-B-Stecker
• Hutschienenhalterung (für Typ 702110 / 702111)
• Aufbaugehäuse und Edelstahl-Ausschnitte für Frontplatten (verschiedene Abmessungen)
• Setup-Software (30-Tage-Testversion verfügbar)

Technische Daten

• Universaleingang für Thermoelement und RTD; unterstützt Spannungs- und Stromeingänge
• Zwei digitale Eingänge
• Mehrere Ausgangsoptionen: Logik, Relais, PhotoMOS®, analog
• Zwei 18-Segment-LCDs plus Pixel-Matrix-LCD
• Mehrere Frontplattenformate (48 × 24 mm bis 96 × 96 mm)
• Kommunikation: RS485 (Modbus-RTU) und micro USB zur Konfiguration
• Software: Setup- und Konfigurationssoftware verfügbar (Test)
