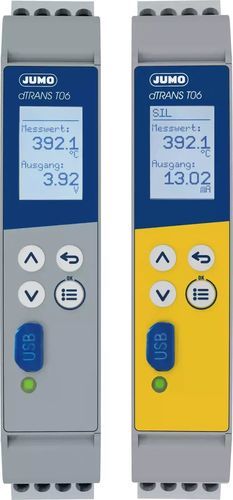

Universal-Messumformer / SIL2 JUMO dTRANS T06

für DIN-Schiene

Übersicht
Der JUMO dTRANS T06 ist ein multifunktionaler Vierdraht-Transmitter im Gehäuse zur Hutschienenmontage. Er verarbeitet RTD-Sensoren, Thermoelemente (auch doppelte Thermoelemente) sowie standardisierte Spannungs-/Stromsignale. Die Konfiguration erfolgt am Gerät über USB oder mit dem PC-Setup-Programm.

Kernmerkmale

• SIL 2 / SIL 3 nach DIN EN 61508
• Hohe galvanische Signaltrennung (1,8 kV)
• Universaleingang für verschiedene Sensortypen und Standard‑Signale

Technische Daten (Tabelle)
Galvanische Trennung: 1,8 kV
Montage: Hutschiene / DIN-Schiene 35 × 7,5 mm
Analogeingang: RTD (2-, 3- und 4-Leiter); Thermoelement, Doppelthermoelement; Widerstands-Potentiometer/WFG; Widerstand/Potentiometer (2-, 3- und 4-Leiter); Spannung 0 bis 1(10) V; Strom 0(4) bis 20 mA
Umgebungstemperatur: -10 bis +70 °C
Ausgang: 0(2) bis 10 V oder 0(4) bis 20 mA (invertierbar)
Besondere Merkmale: Universaleingang, Geräte- oder USB-Konfiguration mit Setup-Programm, optional RS485 (Modbus RTU) und Relaisausgang, intelligente Funktionen (Min/Max-Anzeige, Betriebsstundenzähler, Ausgangssimulation), Sensor-Abgleich, kundenspezifische Linearisation, Anschlussdiagramm im Display
NAMUR-konform: NE43
Spannungsversorgung (Vierdraht-Transmitter): AC 110–240 V, DC 24 V
KAL-Bereich/Genauigkeit: ±0,05 %
Konfiguration: Am Gerät via USB mit PC-Setup-Programm
Zulassungen: SIL / PL, cUL, DNV GL

Funktionalität / Schnittstellen

• Universaleingang für RTD, Thermoelement (einschließlich Doppelthermoelement), Widerstand/Potentiometer, Spannungs- und Stromsignale
• Wählbarer Ausgang: Spannung oder Strom (invertierbar)
• USB-Schnittstelle zur Konfiguration über das PC-Setup-Programm
• Optionale RS485-Schnittstelle (Modbus RTU) und Relaisausgang für Grenzwerte

Technische Spezifikationen

• Modell: JUMO dTRANS T06
• Galvanische Trennung: 1,8 kV
• Montage: Hutschiene / DIN-Schiene 35 × 7,5 mm
• Unterstützte analoge Eingänge: RTD (2-, 3-, 4-Leiter), Thermoelement, Doppelthermoelement, Widerstands-Potentiometer/WFG, Widerstand/Potentiometer (2-, 3-, 4-Leiter), Spannung 0 bis 1(10) V, Strom 0(4) bis 20 mA
• Umgebungstemperaturbereich: -10 bis +70 °C
• Ausgänge: 0(2)–10 V oder 0(4)–20 mA (invertierbar)
• Besondere Merkmale: Geräte- oder USB-Konfiguration, optionale RS485 Modbus RTU, optionale Relaisausgang, Min/Max-Anzeige, Betriebsstundenzähler, Ausgangssimulation, Sensor-Abgleich, kundenspezifische Linearisation, Anschlussdiagramm im Display
• Normen / Zulassungen: SIL 2/SIL 3 (DIN EN 61508), PL c/d (ISO 13849) (optional), cUL, DNV GL
• NAMUR-Konformität: NE43
• Spannungsversorgung: AC 110–240 V, DC 24 V (Vierdraht-Transmitter)
• Kalibrierungsgenauigkeit: ±0,05 %
• Konfigurationsmethode: USB-Schnittstelle mit PC-Setup-Programm
