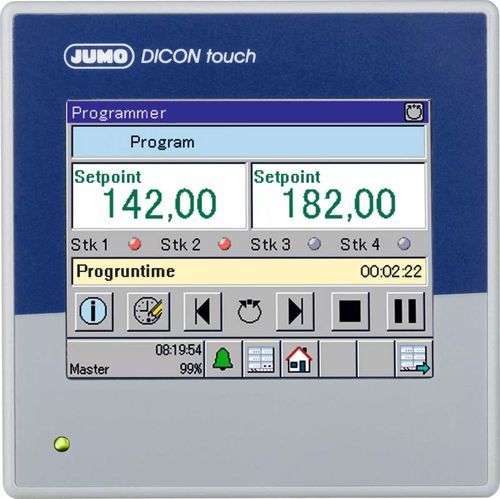

Modbus-Prozesssteuergerät JUMO DICON touch

programmierbarmodularMehrkanal

Übersicht
DICON touch ist ein modularer Prozess- und Programmregler für industrielle Anwendungen. Er bietet konfigurierbare Regelkanäle, Programmsteuerung und Anlagenvisualisierung über frei definierbare Prozessbildschirme. Die modulare Hardware und optionale Aufzeichnungsfunktionen ermöglichen die Anpassung an anlagenspezifische und regulatorische Anforderungen.

Highlights

• Erhältlich in 2‑ oder 4‑Kanal‑Ausführungen
• Modulare Hardware mit steckbaren I/O‑Karten
• 3,5" Farb‑TFT mit Touchbedienung
• Optional integrierter papierloser Recorder und Aufzeichnungs-/Auswertungssoftware
• Passwortgeschützte Benutzerverwaltung und programmierbare Benutzerberechtigungen

Technische Daten

• Mess-Eingänge: Bis zu 4 frei konfigurierbare analoge Eingänge (RTD, Widerstandssender, Thermoelemente, 0(4)–20 mA, 0(2)–10 V); kundenspezifische Linearisation möglich
• Digitale Eingänge: 7 potentialfreie digitale Eingänge
• Ausgänge: Bis zu 12 interne Ausgänge (Relais: Wechsler/Schließer, Logikausgänge 0/12 V oder 0/24 V, Halbleiterausgang 1 A, analog 0/4–20 mA oder 0/2–10 V); erweiterbar mit 2 externen Modulen; 24 V Speisespannung für Zweidraht‑Sender
• Anzeige: 3,5" TFT‑Touchscreen (320 × 420 px, 256 Farben); mehrsprachige Klartextanzeige; konfigurierbare Prozessbilder; Balkendiagramm
• Schnittstellen/Protokolle: RS485 (Modbus), Ethernet, PROFIBUS DP, PROFINET, RS422/485 (Modbus), USB Host, USB Device
• Reglertypen: Zweipunkt, Dreipunkt, modulierend, kontinuierlich, kontinuierlich mit integriertem Stellungsregler; P, I, PD, PI, PID (4 Parametersätze pro Kanal)
• Alarme: 16 Grenzwertüberwachungsfunktionen; 8 wählbare Alarmfunktionen mit Timer und Bestätigung
• Regelkanäle: 2 unabhängige, benutzerkonfigurierbare Regelkanäle (je nach Gerätetyp unterschiedliche Kanalanzahl verfügbar)
• Programmierregler: 10 Programme × 50 Abschnitte; 8 Regelspuren
• Montage / Format: Einbaumontage; Gehäuse Metall/Kunststoff; 96 × 96 × 131 mm
• Versorgungsspannung: AC/DC 20–30 V (48–63 Hz) oder AC 110–240 V +10/−15 % (48–63 Hz)
• Schutzart: Front IP66; Rückseite IP20

Spezifikationen & Sonderfunktionen

• Modulare Steckkarten für individuelle Nachrüstung
• Intuitive Bedienung über Touchscreen und PC‑Setup‑Programm mit Startsoftware
• Aufzeichnungsfunktion mit Auswertungssoftware und optionalem papierlosem Recorder
• Autotuning zur Ermittlung der Reglerparameter; Rechen‑ und Logikfunktionen sowie binäre Signalverarbeitung
• Programmierbare Funktionsfelder und individuell konfigurierbare Prozessbilder mit interaktiven Eingabefeldern
• Teleservice, E‑Mail‑Benachrichtigung und integrierter Webserver; Modbus‑Master‑Funktion; Visualisierung via JUMO Device App
• Zulassungen: cULus, DIN EN 14597, GL, AMS2750/CQI-9
