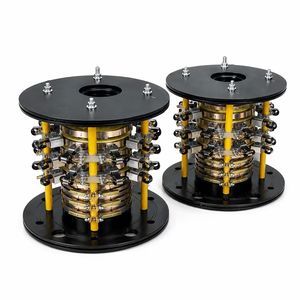

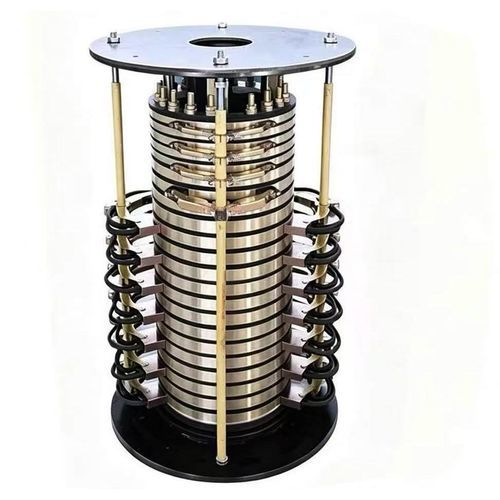

Hybrider Schleifring

HohlwelleDurchgangsbohrungfür Windkraftanlage

Kurzbeschreibung
Mehrkanaliger Hochstrom-Leitfähiger Schleifring mit gestapelten, polierten Edelstahlringen und elastischen Federbürsten zur kontinuierlichen 360°-Übertragung von Leistung und Signalen. Anzahl der Kreise und Stromstärke pro Kanal konfigurierbar für industrielle und automatisierte Rotationsanwendungen. Typische Einsatzbereiche: Turmdrehkrane, drehbare Bühnen, Windkraftanlagen, automatisierte Drehtische und Bergbau-Rotationsanlagen.

Kernmerkmale des Produkts

• Gestapelte, unabhängige Leitungsring-Architektur, unterstützt 1–100+ Kanäle; typische Sets: 6 / 12 / 18 / 24
• Hochharte, polierte Edelstahlringe für extrem niedrigen Kontaktwiderstand und stabile elektrische Leistung
• Doppel-elastische Federbürstenhalter für konstanten Kontaktdruck, geringeren Verschleiß und minimiertes Funkenschlagen bei langen Drehungen
• Vertikal integrierter Rahmen mit oberer und unterer Flanschbefestigung für Direktmontage auf Drehwellen
• Breite Temperatur- und Schutzoptionen (Standard -20°C bis +70°C, Wide -40°C bis +85°C; IP54 Standard, IP65 optional)
• Flexible Konfigurationen: rein Signal, Hochstrom-Leitungsringe, hybride Leistung-Signal-Kombinationen und integrierte Drehgelenke

Anwendungsindustrien & -geräte

• Bau- und Baustellenmaschinen: drehende Plattformen von Turmdrehkranen und Hebemechanismen
• Erneuerbare Energien: leitende rotierende Bauteile für kleine Windturbinen und Solarnachführungsplattformen
• Bühnen- und Unterhaltungsbereich: drehbare Bühnen, rotierende Scheinwerfer und Fahrgeschäfte
• Automation: rotative Indexiertische, Verpackungsdrehteller und robotische Drehgelenke
• Bergbau & Metallurgie: rotative Förderanlagen und rotierende Verarbeitungsmaschinen
• Medizin & Prüftechnik: rotative Prüfstände und rotierende medizinische Arbeitsplätze

Leistungsparameter-Tabelle
Parameter | Standard-Spezifikation | Optionaler kundenspezifischer Bereich | Nutzen für Käufer
Material Leitungsring | Polierter Edelstahl | Kupferlegierung, vergoldet | Niedriger Widerstand und stabile Signale für präzise Systeme
Bürstenaufbau | Doppelte elastische Federbürsten | Einfachfeder, Edelmetallbürsten | Gleichmäßiger Kontaktdruck und längere Lebensdauer
Kreisanzahl | 6 / 12 / 18 / 24 | 1–100+ Kanäle | Unterstützt gleichzeitige Übertragung von Leistung und Signalen für komplexe Rotationsmaschinen
Nennstrom pro Schleife | 25A pro Ring (typ.) | 5A–500A | Trägt schwere industrielle Lasten ohne Überhitzung
Drehzahl | 0–30 U/min (typ.) | Hochgeschwindigkeitsversion bis 200 U/min | Geeignet für langsame Schwerlast- und mittelschnelle Automationsanwendungen
Schutzart | IP54 (Standard) | IP65 dichtungsoption | Geeignet für Außenbereiche mit Staub und Spritzwasser
Montagemethode | Oberer & unterer Flansch, vertikale Montage | Hohlwelle / Durchgang optional | Direkte Verschraubung am Hauptwellenlager spart Montagezeit
Betriebstemperatur | -20°C ~ +70°C (Standard) | -40°C ~ +85°C (Wide) | Stabile Funktion in heißen Werken und kalten Außenbereichen

Wie dieser Schleifring die Arbeitseffizienz des Käufers verbessert

• Verhindert Kabelverwicklungen durch unbegrenzte 360°-Rotation, reduziert Stillstandszeiten und Kabelwechselkosten
• Gestapeltes modular Design reduziert Installationsfläche und vereinfacht Integration in bestehende Rotationssysteme
• Konfigurierbare Plattform für Leistung und Signale reduziert Beschaffungsaufwand bei mehreren Lieferanten
• Langlebige Materialien und Bürstendesign verringern Austauschhäufigkeit und Produktionsunterbrechungen
• Standard-Flanschmontage beschleunigt die Installation und reduziert Montagezeiten für OEMs

Technische Spezifikationen

• Brand: Ingiant
• Modellbezeichnung: Multi-Ring Stacked Conductive Slip Ring
• Material Leitungsring: Polierter Edelstahl (Optionen: Kupferlegierung, Vergoldung)
• Bürstenaufbau: Doppelte elastische Federbürsten (Optionen: Einfachfeder, Edelmetallbürste)
• Typische Kreisanzahlen: 6 / 12 / 18 / 24 (kundenspezifisch 1–100+)
• Nennstrom pro Schleife (typ.): 25A pro Ring (kundenspezifisch 5A–500A)
• Drehzahl (typ.): 0–30 U/min (Hochgeschwindigkeitsoption bis 200 U/min)
• Schutzart: IP54 (optional IP65 dicht)
• Montage: Oberer & unterer Flansch, vertikale Montage (Optionen: Hohlwelle / Durchgang)
• Betriebstemperatur: Standard -20°C ~ +70°C; Wide -40°C ~ +85°C
