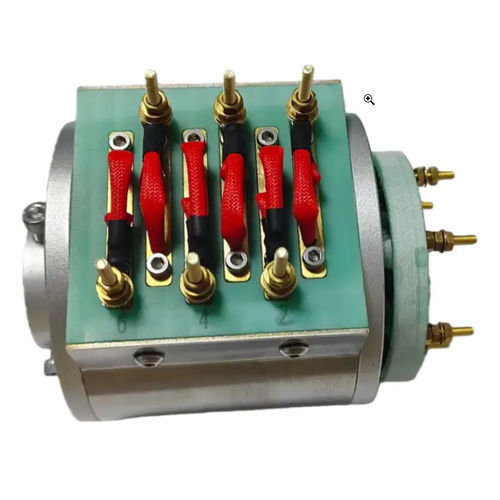

Industrieschleifring CBDHK025-6S

VerbundwerkstoffAluminiumlegierungMehrweg

Kurze Beschreibung
Dieser Kohlebürsten-Schleifring Ingiant CBDHK025-6S ist ein präziser Ersatz, konzipiert als direkter Ersatz für Modelle der LTN SH-Serie. Das Bauteil entspricht den originalen LTN‑Befestigungsmaßen und -schnittstellen, wodurch mechanische Anpassungen bei der Auswechslung minimiert und Ausfallzeiten sowie Wartungskosten reduziert werden. Er ermöglicht eine stabile Übertragung von Leistung und Signalen in industriellen Anwendungen. Die Kohlebürsten bestehen aus einem graphitbasierten Verbundmaterial für geringen Verschleiß und längere Wartungsintervalle. Ein metallischer Abschirmring verringert elektromagnetische Störungen und erleichtert den EMI-Schutz.

Produktdetails

• Modell: CBDHK025-6S
• Gesamtanzahl der Kreise: 6 Kreise (6 × 25A)
• Nennspannung: 380V
• Kontaktmaterial: Edelmetall
• Kabelspezifikation: M5 Kupferbolzen für Stator/Rotors, Strombelastbarkeit 25A
• Schutzart: IP51
• Gehäusematerial: Aluminiumlegierung
• Drehzahl: 0 ~ 1500 U/min
• Betriebstemperatur: -20°C ~ +80°C
• Betriebsfeuchte: 60% rF oder mehr

Technische Daten

• Modellbezeichnung: CBDHK025-6S
• Schaltkreise und Nennstrom: 6 Kanäle, je Kanal 25A
• Elektrische Daten: Nennspannung 380V; Durchschlagfestigkeit ≥1000V/50Hz (zwischen zwei Kreisen)
• Kontakt & Leiter: Edelmetallkontakte; M5 Kupferbolzenanschlüsse für Stator und Rotor
• Mechanik: Drehzahl bis 1500 U/min; Gehäuse aus Aluminiumlegierung
• Schutz & Umgebung: Schutzart IP51; Betriebstemperaturbereich -20°C bis +80°C; geeignet für 60% rF oder mehr
• Isolierung: Isolationswiderstand >500MΩ bei 100V DC (Normtemperatur)
• Haltbarkeit & Wartung: Graphitbasierte Verbund-Kohlebürsten für geringen Verschleiß; metallischer Abschirmring für EMI-Schutz
