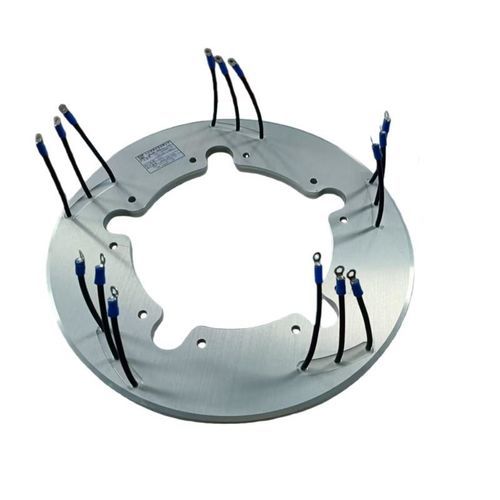

Elektrischer Schleifring DHK160-3-90A

Industrie

Produktübersicht
Der Hochleistungs-Stromabnehmer für die Luftfahrt DHK160-3-90A ist eine hochpräzise 3-Kreis-Schleifringbaugruppe, die für anspruchsvolle Anwendungen in der Luft- und Raumfahrt sowie in der Industrie entwickelt wurde. Jeder Pfad verarbeitet 90A bei 28VDC, mit einer garantierten Höchstgeschwindigkeit von 2400 U/min. Entwickelt für intermittierende Betriebszyklen (100s an/11s aus), bietet er eine außergewöhnliche Rundlauftoleranz (≤0,1mm), ein ultraniedriges statisches Ungleichgewicht (0,01N·m) und eine robuste 2500VAC-Isolierung.

Hauptanwendungen

• Luft- und Schiffsantriebssysteme: Entwickelt für Linksdrehung, ideal für die Integration hinter Propellern oder in Drehgelenken, die einen hohen Stromtransfer unter erheblicher Vibration und Rundlauf erfordern.
• Hochpräzise Drehplattformen: Der ultraniedrige Rundlauf und das statische Ungleichgewicht machen ihn perfekt für Radarbasisstationen, elektrooptische Türme und automatisierte Testgeräte.
• Schwerlast-Industrielle Automatisierung: Der zuverlässige intermittierende Betriebszyklus eignet sich für Anwendungen wie Schweißrotatoren, große Indextische und schwere Maschinen, bei denen die Hochstromübertragung während der Rotation entscheidend ist. Nach strengen Standards gebaut für zuverlässige Leistung unter Druck.

Haupttechnische Parameter

• Anzahl der Kanäle: 3
• Nennstrom: 90A pro Kanal (28VDC)
• Betriebsspannung: 0~28VDC
• Bürstenfederdruck: 3N (±30%) bei 25mm Ausdehnung; 5N (±30%) bei 3,5mm Ausdehnung
• Bürstenhöhe: Gesamtlänge ≥25mm; nach der Montage ragt die Bürste ≥3,5mm aus der Bürstenbox heraus
• Betriebsbedingungen:
  • Nach der Installation hinter dem Propeller, Rundlauf der Kupferring-Endfläche ≤0,1mm; der Stromabnehmer funktioniert normal mit Kupferring-Rundlauf ≤0,2mm
  • Die Bürstenwechselanzeigelinie signalisiert den Bedarf an Austausch
  • Die Montage muss innerhalb der konstruktiven Maßgrenzen liegen und frei von Verbrennungen, Kratzern, Rillen usw. sein.
• Drehrichtung: Links (gegen den Uhrzeigersinn in Flugrichtung)
• Nenngeschwindigkeit (Konstruktionsgarantie): 2000 U/min
• Maximale Geschwindigkeit (Konstruktionsgarantie): 2400 U/min
• Überschreitung (Konstruktionsgarantie): Hält (2550/60) U/min für 30 Minuten stand (nicht betriebsbereit, ohne mechanische Schäden oder Verformungen, ohne Bürstenbox)
• Betriebsmodus: Intermittierend, max EIN 100s, min AUS 11s
• Gewichtsvorgaben:
  • Schleifringbaugruppe: ≤1100g
  • Hilfsbox-Baugruppe: ≤205g pro Einheit
• Isolationswiderstand (Ring-zu-Ring, Ring-zu-Bürste):
  • Kalter Zustand: ≥20MΩ
  • Nach Feuchtwärmetest: ≥5MΩ (nur Qualifikationstest)
• Durchschlagsfestigkeit (Ring-zu-Ring, Ring-zu-Bürste):
  • Kalter Zustand: ≥500VAC@50Hz, 60s, ohne Durchbruch oder Überschlag
  • Nach Feuchtwärmetest: ≥375VAC@50Hz, 60s, ohne Durchbruch oder Überschlag
• Statisches Ungleichgewicht: 0,01N·m
• Ersatzteile des Produkts: Ein zusätzliches Bürstenbox-Set pro Set
• Betriebsumgebungsbedingungen (Konstruktionsgarantie):
  • Flughöhe: 0~10000m
  • Maximale Fluggeschwindigkeit: 431km/h
  • Maximale Tauchgeschwindigkeit: 450km/h
  • Windgeschwindigkeitsgrenze (Seitenwind): 15m/s
  • Betriebstemperatur: -55°C bis +55°C
  • Lagertemperatur: -55°C bis +70°C

Technische Spezifikationen

• 3-Kreis-Schleifring, jeder 90A @ 28VDC
• Maximale Geschwindigkeit: 2400 U/min
• Rundlauftoleranz: ≤0,1mm
• Statisches Ungleichgewicht: 0,01N·m
• Isolierung: 2500VAC
• Gewicht: ≤1100g (Baugruppe), ≤205g (Hilfsbox)
• Betriebstemperatur: -55°C bis +55°C
• Lagertemperatur: -55°C bis +70°C
