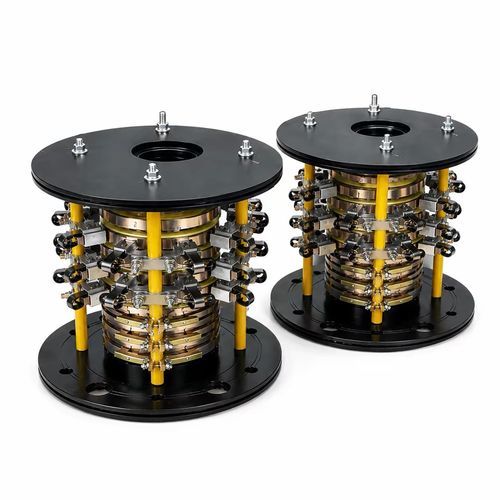

Durchgangsbohrungs-Schleifring

für Windkraftanlagefür IndustrieanwendungenKupfer

Kurzbeschreibung

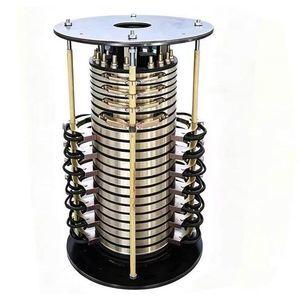

Dieser mehrkanalige Heavy-Duty-Schleifring verfügt über geschichtete Kupferringe, robuste isolierte Stützpfosten und doppelseitige Flanschbefestigung. Er liefert eine stabile, kontinuierliche Übertragung von Leistung und Signalen für rotierende Maschinen, unterstützt Mehrkreis-Integration, verfügt über eine verschleißfeste Bürstenkontaktstruktur, hohe Isolationsstärke und anpassbaren IP-Schutz. Weit verbreitet in Windkraftanlagen, Bergbauausrüstung, rotierenden Plattformen, Industrietürmen und großen Automatisierungsdrehvorrichtungen zur Lösung von Problemen bei der Übertragung von Strom und Signalen in Drehanwendungen.

Übersicht
Industrielle Mehrkreis-Schleifringe (Collector-Ringe, rotierende elektrische Verbinder) übertragen Leistung, Steuer­signale und analog/digitale Daten zwischen stationären und rotierenden Teilen ohne Kabelverdrillung. Das gestapelte Flanschdesign verwendet modulare gestapelte Kupferringe, unabhängige Silber-Kohlenstoff-Bürsten­baugruppen, verstärkte Epoxyd-Isolierung und Doppel­flanschmontage. Es ist für schwerbelastete, langlaufende industrielle Rotationsgeräte ausgelegt, um Kabelaufwindfehler zu eliminieren und unter Dauerrotation eine unterbrechungsfreie elektrische Übertragung sicherzustellen.

Kernvorteile für industrielle Einkäufer

• Mehrlagig gestapelte leitfähige Kupferringe: hohe Leitfähigkeit, geringer elektrischer Widerstand, stabile Spannungsabgabe, keine Signalabschwächung während der Rotation
• Unabhängige geteilte Silber-Kohlenstoff-Bürstenmodule: gleichmäßiger Anpressdruck, selbstschmierend, ultraniedriger Verschleiß, lange Lebensdauer, einfacher Austausch einzelner Module ohne Zerlegung des gesamten Geräts
• Verstärkte Glasfaser-Epoxid-Isolationsstützen: hohe Temperaturbeständigkeit, hervorragende dielektrische Festigkeit, altersbeständig, stoß- und vibrationsfest
• Doppelte Metallflansch-Montageplatten (oben & unten): vorgebohrte Befestigungsbohrungen für direkte Verschraubung am Drehwellen, vertikale/horizontale Montage möglich
• Zentrales Hohlrohr-Design: ermöglicht das Durchführen von Hydraulik-/Druckluftleitungen, Antriebswellen oder Kabeln durch das Zentrum des Schleifrings für ein integriertes Systemlayout
• Anpassbare Anzahl an Stromkreisen, Stromstärke & Schutzgrad: unterstützt gemischte Leistungs- und Signalkreise, optionale IP54/IP65-Versiegelung für staubige, feuchte Außenumgebungen
• Großer Betriebstemperaturbereich: stabiler Betrieb von -20°C bis +120°C, geeignet für extreme Werkstätten, Tagebau und Windkraftumgebungen
• Niedriges Rotationsreibmoment: sanfte Rotation, kein Blockieren, fügt den rotierenden Antriebsmotoren keine zusätzliche Last hinzu

Wichtige technische Spezifikationstabelle
Parameter | Standardwert | Anpassbare Optionen | Nutzen für Einkäufer
Leitfähiges Ringmaterial | Hochreines Kupfer mit Silberbeschichtung | Goldplattierte Ringe für schwache Signale | Niedrigerer Kontaktwiderstand, Oxidationsschutz, klare Übertragung von Niedrigstromsignalen
Bürstenmaterial | Silber-Kohlenstoff-Verbundbürste | Goldlegierungsbürste, Graphitbürste | Längere Lebensdauer, weniger Wartungsunterbrechungen
Stromkreis-Kanäle | 6–36 Kanäle | Anpassbar 2–60 gemischte Leistungs/Signal-Kanäle | Entspricht Verdrahtungsanforderungen multifunktionaler Maschinen
Strom pro Kreis | 10A / 25A / 50A pro Ring | Bis zu 200A für Hochstromringe | Gleichzeitige Anpassung von Steuer- und Hauptleistungskreisen
Durchgangsbohrung Durchmesser | Standard 50mm Mittelloch | 30mm–100mm kundenspezifisch | Integration von Hydraulikleitungen, Antriebswellen im Schleifring
Isolationsmaterial | Glasfaser-Epoxidstäbe, Bakelitflansch | PTFE Hochtemperatur-Isolierung | Hitzebeständigkeit, Vermeidung von Kurzschlüssen bei hoher Belastung
Schutzklasse | Basisversion IP54 | IP65 vollversiegelt staub/wasserfest | Einsatz im Freien, Bergbau, feuchte Küstenstandorte
Max. Drehzahl | 0–300 RPM kontinuierlich | Niedriggeschwindigkeits-Modifikation für schwere langsame Anlagen | Stabile Leistung für schnelle & langsame Drehmaschinen
Betriebstemperatur | -20°C ~ +120°C | Hochtemperatur-Version bis 180°C | Kompatibel mit Öfen, Metallurgie, Windturbinen in Hochtemperaturumgebungen
Montageform | Doppelflanche oben & unten | Einzelne Flansch- oder Wellenklemm-Montage | Flexible Montage für alle Arten rotierender mechanischer Strukturen

Hauptanwendungs­szenarien in der Industrie

• Neue Energien: Windkraftanlagen – Übertragung von Drehleistung für Yaw- und Pitch-Systeme
• Bergbau & Bau: rotierende Bohranlagen, Bergbauwinden, große Turmkrane
• Automatisierte Drehplattformen: Verpackungs-Drehteller, automatische Schweißdrehvorrichtungen, robotische Drehgelenke
• Hafen- & Hebeausrüstung: rotierende Container-Spreader, schwere drehbare Hebemechanismen
• Spezialanlagen: rotierende Radarbasen, große rotierende Prüfstände, hydraulische Drehaktuatoren

Wie dieser Schleifring Käuferprobleme löst

• Eliminiert Kabelverdrillungsschäden: ermöglicht endlose 360°-Drehung ohne Kabelaufwicklung
• Senkt Wartungskosten: trennbare Bürstenmodule erlauben Ersatz einer einzelnen beschädigten Bürste ohne Zerlegung des Geräts
• Vereinfacht Geräteaufbau: Durchgangsbohrung integriert Flüssigkeitsleitungen & Antriebswellen und spart Bauraum
• Stabile Signal- & Leistungsabgabe: versilberte Kupferringe verhindern Signalverlust und vermeiden Funktionsstörungen durch instabile Übertragung
• Anpassung an raue Umgebungen: hohe Isolierung und optionale IP65-Versiegelung widerstehen Staub, Feuchtigkeit und Vibrationen
• Unterstützt kundenspezifische Anpassungen: Anzahl der Kreise, Stromstärke, Abmessungen & Schutzgrad an OEM-Anforderungen anpassbar

Technische Merkmale

• Leitfähige Ringe: hochreines Kupfer mit Silberbeschichtung (Option: Goldbeschichtung für schwache Signale)
• Bürsten: Silber-Kohlenstoff-Verbund (Optionen: Goldlegierung, Graphit)
• Kanalanzahl: Standard 6–36, anpassbar 2–60 gemischte Leistungs/Signal-Kanäle
• Strom pro Kanal: Standard 10A / 25A / 50A pro Ring, bis zu 200A für Hochstromringe
• Durchgangsbohrungsdurchmesser: Standard 50mm, anpassbar 30mm–100mm
• Isolierung: Glasfaser-Epoxydstäbe und Bakelitflansch (Option: PTFE Hochtemperaturisolation)
• Schutzart: IP54 Basis, IP65 optional versiegelt
• Max. Drehzahl: 0–300 RPM kontinuierlich; Niedriggeschwindigkeitsmodifikationen verfügbar
• Betriebstemperatur: -20°C bis +120°C (Option bis 180°C)
• Montage: doppelte obere & untere Flansche (Optionen: Einzel­flansch, Wellenklemmung)
