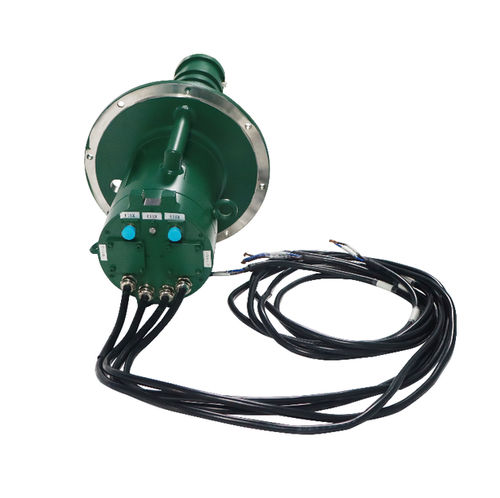

Hydraulischer Schleifring DHS165-6-1F-2S-2Y

LichtleiterhybridIndustrie

Kurzbeschreibung
Hybrider Schleifring DHS165-6-1F-2S-2Y zur kombinierten Übertragung von elektrischer Leistung/Signalen, optischer Faser und Medien (Gas/Flüssigkeit). Das Gerät vereint 6 elektrische Kanäle, 1 Lichtwellenleiterkanal, 2 Signalkanäle und 2 Flüssigkeitskanäle und nutzt pneumatische/hydraulische sowie optische Übertragungswege, um verschiedene Medien an eine rotierende Schnittstelle zu liefern. Entwickelt für industrielle Rotationssysteme mit gleichzeitigen Übertragungsanforderungen für Strom, optische Daten und Fluidmedien.

Produktzeichnung
Produktzeichnungen und -bilder veranschaulichen Abmessungen und Konfiguration des hybriden Schleifrings DHS165-6-1F-2S-2Y. Siehe die Zeichnungen auf der Produktseite für Montageflächen und Maßtoleranzen.

Unsere Vorteile

• Modulares Design mit Optionen zur vollständigen kundenspezifischen Anpassung an applikationsspezifische Anforderungen.
• Verschiedene Ingiant-Schleifring-Serien für unterschiedliche industrielle Anwendungen; Unterstützung von maßgeschneiderten Lösungen und Systemintegration.
• Herstellerspezifikationen: lange Betriebsdauer (über 20 Jahre / >800 Millionen Umdrehungen), hochwertige Komponenten, konfigurierbare elektrische und Fluid-Schnittstellen.

Technische Parameter (aus der Produkttabelle)
Modell: DHS165-6-1F-2S-2Y
Anzahl der Kreise: 6 elektrische Kreise
Betriebstemperatur: -40℃ ~ +65℃
Nennstrom: konfigurierbar / kundenspezifisch
Relative Luftfeuchte: ≤70%
Nennspannung: 0 ~ 240 VAC/VDC
Schutzart: IP54
Isolationswiderstand: ≥1000 MΩ @ 500 VDC
Gehäusematerial: Aluminiumlegierung
Isolationsfestigkeit: 1500 VAC @ 50 Hz, 60 s, 2 mA
Material der elektrischen Kontakte: Edelmetall
Dynamische Widerstandsvariation: < 10 MΩ
Anschlussleitung: farbiges Teflon-isoliertes und verzinntes feindrähtiges flexibles Kabel
Drehzahl: 0 ~ 600 rpm
Länge der Anschlussleitung: 500 mm + 20 mm

Merkmale / technische Spezifikationen

• Modell: DHS165-6-1F-2S-2Y
• 6 elektrische Kanäle
• 1 Lichtwellenleiterkanal
• 2 Signalkanäle
• 2 Flüssigkeitskanäle (pneumatische/hydraulische Übertragung unterstützt)
• Betriebstemperaturbereich: -40℃ bis +65℃
• Nennspannung: 0–240 VAC/VDC
• Nennstrom: konfigurierbar / kundenspezifisch
• Schutzklasse: IP54
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Isolationsfestigkeit: 1500 VAC @ 50 Hz für 60 s (2 mA)
• Elektrische Kontakte: Edelmetall
• Dynamische Widerstandsvariation: < 10 MΩ
• Anschlussleitungen: farbiges Teflon-isoliertes, verzinntes feindrähtiges Kabel, Länge 500 mm + 20 mm
• Gehäuse: Aluminiumlegierung
• Maximale Drehzahl: bis zu 600 rpm
