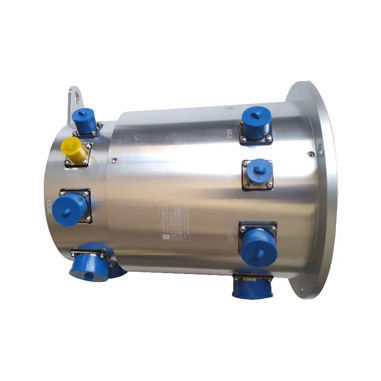

Lichtleiter-Schleifring DHS200-47

EthernetUSBhybrid

Kurzbeschreibung
DHS200-47 Serie Schleifring mit Luftfahrtsteckern

Übersicht
Der DHS200-47 ist ein Schleifring, der sowohl am Rotor als auch am Stator mit Luftfahrtsteckern ausgestattet ist. Dies erleichtert das Be- und Entladen, den Austausch und die Installation, reduziert die Notwendigkeit des Kabelschweißens und erhöht die Stabilität und Zuverlässigkeit.

Hauptmerkmale

• Sowohl Rotor als auch Stator sind mit Luftfahrtsteckern für schnelle Verbindungen ausgestattet
• Einfacher Wartungs- und Austauschprozess
• IP51, IP54 (Standard), IP65, IP68 optional
• Verwendet fortschrittliche mehrpunktige Kontakttechnik mit Edelmetall-Clusterbürsten für zuverlässigen Kontakt und sehr geringe Reibung
• Für anspruchsvolle Präzisions‑ und Drehsignal-/Leistungsübertragungsanwendungen geeignet

Typische Anwendungen
Industrielle Bearbeitungszentren; Drehtische; Türme schwerer Anlagen; Kabeltrommeln; Verpackungsmaschinen; Magnetkupplungen; Prozesssteuerungssysteme; Drehgeber; Notbeleuchtungsanlagen; Roboterachsen; Ausstellungs-/Präsentationsdrehteller; medizinische Rotationsgeräte; Drehtüren.

Unser Vorteil

• Unternehmensvorteil: Ingiant verfügt über mehr als 8000 m² F&E- und Produktionsfläche mit einem professionellen Design- und Fertigungsteam (150+ Mitarbeiter); vollständige mechanische Bearbeitungsanlagen einschließlich CNC-Zentren; strenge Prüf- und Teststandards gemäß nationaler militärischer GJB-Norm und Qualitätsmanagementsystem; hält mehrere technische Patente (Gebrauchsmuster und Erfindungspatente)
• Produktvorteil: Kann verschiedene Signale mischen und übertragen (Ethernet, Glasfaser, Hochfrequenz, Gas und Strom, USB usw.); staub- und wasserdichte Kontaktmaterialien mit Goldkontakten zur Reibungsminderung und Lebensdauerverlängerung; importierte Dichtungsmaterialien für gute Leitfähigkeit, Störfestigkeit und keine Leckage; Gehäuseoptionen: Edelstahl oder Aluminiumlegierung für Korrosions- und Salznebelbeständigkeit
• Personalisierung: Lieferung ab Einzelstück möglich; Sonderformen und -typen auf Anfrage realisierbar; gekapselte Miniatur-Schleifringe weltweit vielfach im Einsatz

Standard-Produktumriss
Standardumriss und Produktabbildungen verfügbar zur Referenz bei Konfiguration und Montage.

Technische Daten

• Modell: DHS200-47
• Anzahl der Kreise: 47
• Arbeitstemperatur: -40°C ~ +65°C
• Nennstrom: kundenspezifisch
• Arbeitsfeuchte: ≤70%
• Nennspannung: 0 ~ 240 VAC/VDC
• Schutzart: IP54 (Optionen IP51, IP65, IP68)
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Gehäusematerial: Aluminiumlegierung
• Isolationsfestigkeit: 1500 VAC @ 50Hz, 60s, 2mA
• Elektrischer Kontaktwerkstoff: Edelmetall
• Dynamische Widerstandsvariation: ≤10 MΩ
• Anschlussleitungs-Spezifikation: Farbiger Teflon-isolierter, verzinnter, feinadriger flexibler Draht
• Drehzahl: 0 ~ 600 rpm
• Anschlusslängen: 500 mm + 20 mm
