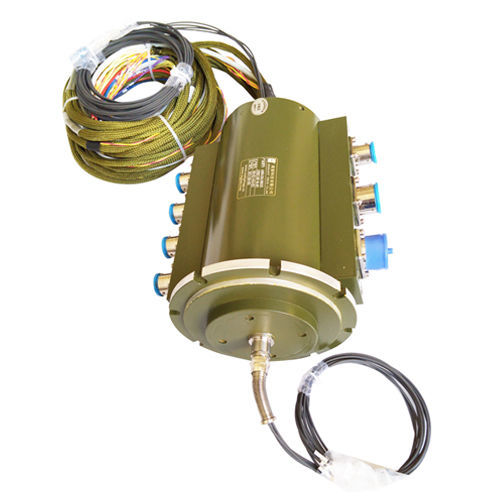

Lichtwellenleiter-Drehverbindung / zur Leistungs- und Signalübertragung DHS110F-38-4F

für Schifffahrtsanwendungenfür WindkraftanlageUnterwasser

Kurzbeschreibung
Der DHS110F-38-4F ist ein hybrider photoelektrischer Schleifring, der ein 4-Kanal Lichtwellenleiter-Drehgelenk und einen 38-Kreis elektrischen Schleifring in einem 110 mm Edelstahlgehäuse kombiniert. Entwickelt für berührungslose Übertragung in rauen Umgebungen, unterstützt er Singlemode- und Multimode-Fasern und ist widerstandsfähig gegenüber Feuchtigkeit, Temperaturschwankungen und magnetischen Störungen.

Merkmale

• Hohe Kapazität für optische und elektrische Datenübertragung mit hohen Übertragungsraten
• Unterstützt Langstreckenübertragung in Singlemode- und Multimode-Fasern
• Optische Kanäle eliminieren elektromagnetische Störungen
• Kompaktes 110-mm-Design, leicht
• Staub- und wasserdichte Konstruktion für anspruchsvolle Einsatzbedingungen
• Berührungslose optische Übertragung für lange Lebensdauer
• Korrosionsbeständiges Edelstahlgehäuse für besseren Schutz

Typische Anwendungen
Drehantennen, Radarsysteme, UAV, Raumfahrzeuginstrumente, Windkraftanlagen, ferngesteuerte Fahrzeuge (ROV), Unterwasserkommunikationssysteme und andere rotierende Plattformen, die Stromversorgung und Hochgeschwindigkeitsdatenübertragung erfordern.

Unser Vorteil

• Produkt: Hybrid-Design für optische/elektrische Übertragung mit wirtschaftlicher Lösung, IP-Schutzklassen, optional explosionsgeschützte Varianten, Integration von Hochfrequenz- und Ethernet-Kanälen, Unterstützung für HD-Videoübertragung und 360°-Dauerrotation, anpassbare Konfigurationen.
• Hersteller: Erfahrener Hersteller präziser leitfähiger Schleifringe mit mehreren Patenten und einem spezialisierten F&E- und Produktionsteam für kundenspezifische, zuverlässige Lösungen.

Technische Daten

• Modell: DHS110F-38-4F
• Anzahl der Kreise: 38
• Faserkanäle: 4 (integriertes 4-Kanal Lichtwellenleiter-Drehgelenk)
• Außendurchmesser: 110 mm
• Gehäusematerial: Edelstahl (korrosionsbeständig)
• Betriebstemperatur: -40°C ~ +65°C
• Nennstrom: Anpassbar
• Betriebsfeuchtigkeit: ≤70%
• Nennspannung: 0 ~ 240 VAC/VDC
• Schutzart: IP65 (siehe Tabelle); IP68 im Produktzusammenfassungsbereich als Alternative angegeben
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Durchschlagfestigkeit: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Kontaktmaterial elektrisch: Edelmetall
• Dynamische Widerstandsvariation: ≤10 MΩ
• Anschlussleitungsspezifikation: Buntes, Teflon-isoliertes & verzinntes flexibel mehrdrähtiges Kabel
• Drehzahl: 0 ~ 600 U/min
• Leitungs­länge: 500 mm + 20 mm
