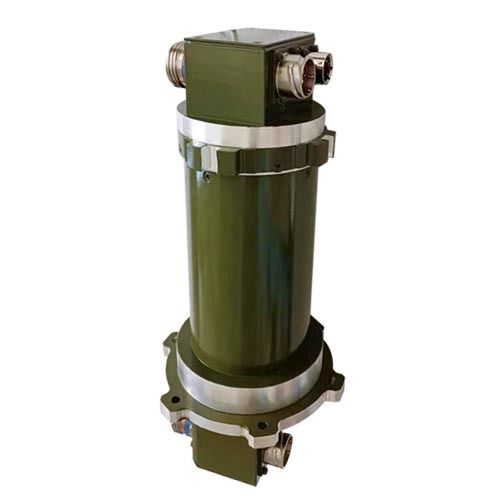

Lichtleiter-Schleifring DHS090-50-1F

elektro-optischfür Roboterfür Seewasseranwendungen

Kurzbeschreibung
Optoelektrischer Schleifring mit Luftfahrtsteckern, entwickelt für rotierende optische und elektrische Übertragung in luftgestützten, bordgestützten und bodengebundenen Verteidigungsplattformen. Luftfahrtstecker an Rotor und Stator. Außendurchmesser 90 mm. Unterstützt Singlemode- und Multimode-Fasern und ermöglicht einfachen Vor-Ort-Austausch ohne Faser-Schweißung zur Erhöhung der Systemzuverlässigkeit.

Merkmale

• Luftfahrtstecker an Rotor und Stator für schnelle Kupplung und Austausch.
• Einkanal-optoelektrische Übertragung, kombiniert Glasfaser- und elektrische Leitungen.
• Feldtauschbares Design zur vereinfachten Wartung und Installation.
• Schutzarten wählbar von IP51 bis IP68 (Standard IP54).
• Mehrpunkt-Cluster-Bürste aus Edelmetall für zuverlässigen, reibungsarmen elektrischen Kontakt unter anspruchsvollen Bedingungen.

Typische Anwendungen
Radar-Drehteller in Flugzeugen, luftgestützte Frühwarnsysteme, Panzertürme von militärischen Fahrzeugen, Radar-Drehteller auf Schiffen, elektrische Schiffsschubsysteme, Raketenstartsysteme, militärische Robotik und andere Verteidigungs- und Luftfahrtanwendungen mit rotierenden optischen/elektrischen Schnittstellen.

Hauptparameter

• Modell: DHS090-50-1F
• Anzahl elektrischer Kreise: 50
• Betriebstemperatur: -40°C bis +65°C
• Nennstrom: anpassbar
• Betriebsfeuchte: ≤70%
• Nennspannung: 0–240 VAC/VDC
• Schutzgrad: Standard IP54 (IP51–IP68 optional)
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Gehäusematerial: Aluminiumlegierung
• Drehzahl: 0–600 U/min

Unsere Vorteile

• Produktvorteile: kosteneffizientes modulares Design, IP-Schutzoptionen für raue Umgebungen, wartungsarme Edelmetallkontakte, Integrationsmöglichkeiten für Hochfrequenzkanäle, HD-Videoübertragung und kontinuierliche 360°-Drehung.
• Unternehmensvorteile: umfangreiches Patentportfolio sowie erfahrene F&E- und Produktionsteams zur Unterstützung von Qualität und kundenspezifischen Anforderungen.
• After-Sales und Garantie: 12 Monate Garantie auf Produktqualität (ab Verkaufsdatum, ausgenommen durch menschliche Einwirkung verursachte Schäden); Wartung oder Austausch bei gedeckten Mängeln.

Technische Spezifikationen

• Modell: DHS090-50-1F
• Außendurchmesser: 90 mm
• Kanaltyp: einkanalig optoelektrisch (unterstützt Singlemode und Multimode)
• Elektrische Kreise: 50
• Nennspannung: 0–240 VAC/VDC
• Nennstrom: anpassbar
• Schutzgrad: Standard IP54, IP51–IP68 optional
• Betriebstemperatur: -40°C bis +65°C
• Betriebsfeuchte: bis zu 70%
• Gehäusematerial: Aluminiumlegierung
• Elektrischer Kontakt: Edelmetall-Mehrpunkt-Clusterbürste
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Isolationsfestigkeit: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Dynamische Widerstandsvariation: ≤10 MΩ
• Drehzahl: 0–600 U/min
• Anschlussleitungen: farbige, Teflon-isolierte, verzinnte mehrdrähtige flexible Leitungen, Länge 500 mm + 20 mm
• Typische Anwendungen: Verteidigung, Radar, luftgestützte und bordgestützte Systeme, militärische Robotik und Panzertürme
• Garantie: 12 Monate (Produktqualität, keine durch Menschen verursachten Schäden)
