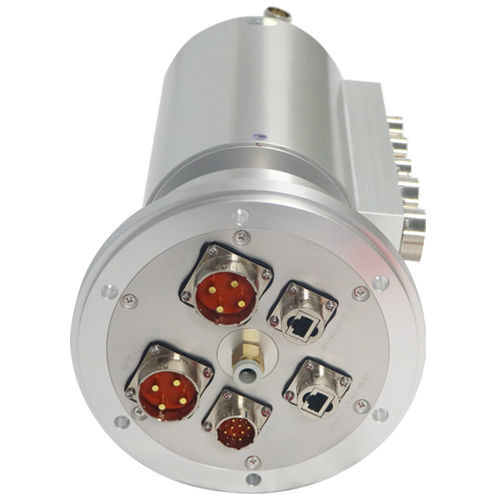

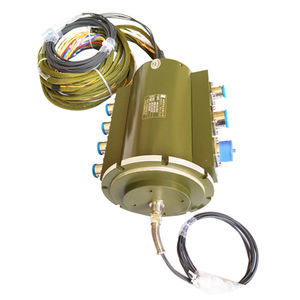

Elektrischer Schleifring DHS150-34-1Q

hybridGasfür Robotik

Kurzbeschreibung
Gas‑Elektro Drehdurchführung. Kundenspezifische gas-elektrische Hybrid-Drehdurchführung zur gleichzeitigen Übertragung von Gasmedien und elektrischer Energie/Signalen.

Produktübersicht
DHS150-34-1Q Gas‑Elektro Drehdurchführung, Außendurchmesser 150 mm. Gesamtanzahl elektrischer Kanäle: 34 (10 Kommunikationsringe + 24 Leistungsringe). Beispiel für Maximalstrom: 45 A; Nennstrom und -spannung konfigurierbar. Alle elektrischen Schnittstellen verwenden Flugzeugsteckverbinder. Das Gerät enthält einen externen Gas-Drehanschluss mit Durchgangsbohrung ∅8 und Luftrohr-Außendurchmesser ∅10; max. Betriebsdruck 0,8 MPa. Ein Inkrementalgeber ist an einem Ende zur Erfassung von Winkelstellung und Drehzahl angebracht; der Geber ist zur Wartung demontierbar.

Merkmale

• 360° Dauerdrehung mit gleichzeitiger Übertragung von Gas, Leistung und Signalen.
• Unterstützt 1/2/3/4/5/6/8/10/12/16/24 Gaskanäle; Gasanschlüsse Standard G1/8" und G3/8"; Rohrmaß anpassbar.
• Unterstützt 1–128 elektrische Kanäle (Leistung oder Signal); Kontaktmaterial: Edelmetall mit Hartgoldplattierung für geringen Drehmoment und stabile Übertragung.
• Überträgt Druckluft, Vakuum, Hydrauliköl, Wasser, Heißwasser, Kühlmittel, Dampf und andere Medien; Hochgeschwindigkeits- und Hochdruckvarianten auf Anfrage.
• Encoder-Option für Drehzahl- und Positionsrückmeldung; zur Wartung abnehmbar.

Typische Anwendungen

• Automatisierungssysteme: Roboter, automatische Produktionslinien, Werkzeugmaschinen.
• Medizinische Geräte: Präzisionsinstrumente und Elektrochirurgische Geräte.
• Offshore und Marine: Saugbagger, große Krane.
• Luft- und Raumfahrt: Solarnachführplattformen, Triebwerksprüfstände und zugehörige Ausrüstung.

Unsere Vorteile

• Über 20 Jahre Branchenerfahrung mit OEM/ODM-Leistungen und mehreren technischen Patenten.
• Eigenes Prüflabor, hohe Rotationsgenauigkeit, geringe elektrische Störsignale und lange Lebensdauer; elektrische Kontakte mit Edelmetallplattierung.
• 12 Monate Garantie (außer Schäden durch Dritte) mit kostenloser Reparatur oder Ersatz bei Qualitätsmängeln; technischer Support und Schulungen verfügbar.

Standardmaßblatt
Maß- und Umrißzeichnung verfügbar in der Produktdokumentation.

Technische Daten

• Modell: DHS150-34-1Q
• Außendurchmesser: 150 mm
• Anzahl der Stromkreise: 34
• Elektrische Kanäle: 10 Kommunikationsringe + 24 Leistungsringe
• Maximaler Strom (Beispiel): 45 A (Nennstrom konfigurierbar)
• Nennspannung: 0~240 VAC/VDC
• Betriebstemperatur: -40°C bis +65°C
• Betriebsfeuchte: ≤70%
• Schutzart: IP65
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Durchschlagsfestigkeit: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Kontaktmaterial: Edelmetall
• Dynamische Kontaktwiderstandsvariation: ≤10 mΩ
• Anschlüsse: farbige, mit Teflon isolierte, verzinnte feindrähtige Leitung
• Leitungslänge: 500 mm + 20 mm
• Drehzahl: 0 ~ 600 rpm
• Externer Gasanschluss: Durchgangsbohrung ∅8; Luftrohr Außendurchmesser ∅10; max. Druck 0,8 MPa
• Encoder: inkrementaler Encoder an einem Ende zur Erfassung von Position und Geschwindigkeit; demontierbar für Austausch
