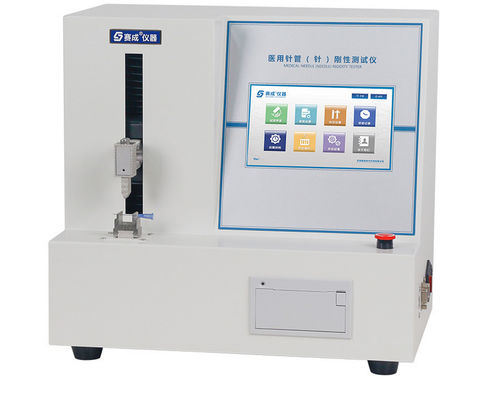

Steifigkeits-Tester GX-01

für medizinische Gerätemedizinischkompakt

Produktvorstellung
Das Prüfgerät für Nadelrohrsteifigkeit GX-01 ist zur Messung der Steifigkeit von Nadelrohren aus Edelstahl vorgesehen, wie sie in Einwegspritzen‑, Fertigspritzen‑ und Infusionsnadeln verwendet werden. Es eignet sich für die Qualitätskontrolle im Labor und in der Produktion bei der Herstellung medizinischer Geräte.

Produktmerkmale

• Unterstützt mehrere Wandstärken: Standard, dünn, extra‑dünn und ultra‑dünn.
• 7‑Zoll-Farb‑Touchscreen mit intuitiver grafischer Benutzeroberfläche.
• Automatische Datenspeicherung mit nichtflüchtigem Speicher nach Abschaltung.
• Sicherheitsfunktionen: Not-Aus‑Taste und Überladeschutz.
• Integrierter Mikro‑Drucker zum automatischen Ausdrucken der Prüfergebnisse.
• Standard‑USB‑Schnittstelle für Datenexport und Anbindung.
• Mehrstufige Benutzerrechte, konform mit GMP‑Anforderungen.
• ISP‑Online‑Steuerung und Upgrade‑Funktion für Fernänderungen der Prüffunktionen.

Prinzp der Prüfung
Das Gerät übt eine definierte Biegekräfte auf die Edelstahlprobe aus, während ein hochpräziser Kraftsensor die aufgebrachte Kraft und die zugehörige Durchbiegung misst. Die Steifigkeit wird aus Kraft und Durchbiegung am Anwendungsort berechnet.

Prüfnormen

• ISO 9626:2016 — Stainless steel needle tubing for the manufacture of medical devices
• GB 15811-2025 — Sterile hypodermic needles for single use
• GB/T 18457-2024 — Stainless steel needle tubing for the manufacture of medical devices

Prüfanwendungen
Basisanwendungen
Einweg‑sterile Injektionsnadeln, Nadeln für Fertigspritzen, Infusionsnadeln

Erweiterte Anwendungen
Venenentnahmenadeln, zahnmedizinische Nadeln, Biopsienadeln und andere medizinische Rohrleitungen aus Edelstahl, die einer Steifigkeitsbewertung bedürfen

Technische Daten
Zusammenfassung

• Nadelrohrgröße: 0,18–3,4 mm
• Wandstärken: Standard, dünn, extra‑dünn, ultra‑dünn
• Biegekraftbereich: 0–80 N
• Kraftgenauigkeit: ±0,01 N
• Durchbiegungsbereich: 0–5 mm
• Ladegeschwindigkeit: 0–300 mm/min (einstellbar)
• Geschwindigkeitsgenauigkeit: ±0,1 mm/min
• Nadelabstand (Span): 5–50 mm (anpassbar)
• Stromversorgung: AC 100–240 V 50/60 Hz (anpassbar an lokale Anforderungen)
• Geräteabmessungen: 400 × 270 × 370 mm (B × T × H)
• Netto Gewicht: 16 kg
• Standardausstattung: Gerät, Mikro‑Drucker
