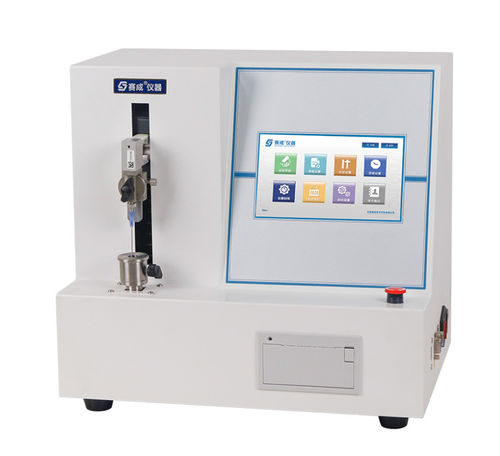

Perforationsresistenz-Tester CCL-02

Nadelpenetrationfür medizinische Gerätemedizinisch

Produktbeschreibung
Der Nadel-Perforationsprüfer CCL-02 misst die Perforations- (Durchdringungs-) Kräfte von medizinischen Nadeln, Injektionsnadeln und Nadelrohren durch Simulation der Eindringung in Polyurethan-Kunsthaut. Das System liefert reproduzierbare Kraftdaten zur Beurteilung der Nadelschärfe und Durchdringungswiderstandes.

Produktmerkmale

• 7-Zoll-Farb-Touchscreen mit grafischer Benutzeroberfläche (GUI)
• Automatische Aufzeichnung der Ergebnisse von Durchdringungs- und Widerstandstests
• Automatischer Testabbruch konfigurierbar nach Weg, Kraft oder Zeit
• Hochpräzise Sensoren für genaue und reproduzierbare Kraftmessungen
• Hochpräzises Bewegungssteuerungssystem für ruhigen Lauf
• Automatische Datenspeicherung mit Speichererhalt nach Stromausfall
• Sicherheitsfunktionen wie Not-Aus und Überlastschutz
• Integrierter Mikro-Drucker zur automatischen Ausgabe der Ergebnisse
• Standard-USB-Schnittstelle für einfachen Datentransfer
• Mehrstufige Benutzerrechte gemäß GMP-Anforderungen
• ISP-Online-Steuerung und Upgrade-Möglichkeit für Fernanpassungen

Prüfprinzip
Das Gerät klemmt die Nadel und eine Polyurethan-Folie (künstliche Haut) ein und treibt die Nadel mit kontrollierter Geschwindigkeit durch die Folie, während die Durchdringungskraft gemessen wird. Die Ergebnisse werden automatisch aufgezeichnet, um die Eindringleistung der Nadel zu bewerten.

Parameterbeschreibung

• Maximale Durchdringungskraft: Maximale Belastung, die beim Eindringen der Nadels spitze im Prüfmedium aufgezeichnet wird, korreliert mit der Nadelschärfe
• Mittlere Durchdringungskraft: Arithmetisches Mittel der während des gesamten Eindringvorgangs auftretenden Kräfte
• Durchbruchkraft: Kritische Kraft im Moment, in dem die Nadels spitze die Materialoberfläche durchdringt
• Gleitwiderstandskraft: Kontinuierlicher Widerstand, dem der Nadelkörper im Medium begegnet
• Zugkraft beim Herausziehen: Maximale Kraft zum Herausziehen der Nadel aus dem Prüfmedium

Prüfanwendungen
Grundlegende Anwendungen: sterile Einmal-Injektionsnadeln, Nadeln für vormontierte Spritzen, Infusionsnadeln.

Technische Daten

• Messbereich: 0 ~ 20 N (50 N optional)
• Auflösung: 0.001 N
• Kraftgenauigkeit: ±0.5% FS
• Ladegeschwindigkeit: 0 ~ 500 mm/min (einstellbar)
• Geschwindigkeitsgenauigkeit: ±0.5% FS
• Nadelrohrgröße: 0.18 ~ 3.4 mm
• Prüfstück: Polyurethan-Folie (künstliche Haut)
• Stromversorgung: AC 100-240V 50/60Hz (an lokale Anforderungen anpassbar)
• Geräteabmessung: 400 mm (B) x 270 mm (T) x 370 mm (H)
• Netto-Gewicht: 15 kg

Konfigurationen
Standardkonfigurationen: Gerät, Mikro-Drucker, Polyurethan-Folie (künstliche Haut).

Eigenschaften / Technische Daten

• Modell: CCL-02
• Brand: Saicheng Instrument
• Messbereich: 0 ~ 20 N (50 N optional)
• Auflösung: 0.001 N
• Kraftgenauigkeit: ±0.5% FS
• Ladegeschwindigkeit: 0 ~ 500 mm/min (einstellbar)
• Nadelrohrgröße: 0.18 ~ 3.4 mm
• Prüfstück: Polyurethan-Folie (künstliche Haut)
• Stromversorgung: AC 100-240V 50/60Hz (modifizierbar)
• Geräteabmessung: 400 x 270 x 370 mm (B x T x H)
• Netto-Gewicht: 15 kg
