Elektrischer Antrieb 34-21 series

linearSchrittschaltungGleitspindel

Überblick

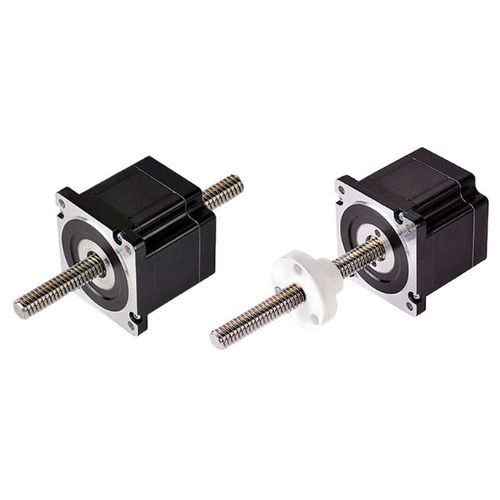

Der Spindel‑Schrittmotor‑Linearaktuator Größe 34 [86 mm] ist das größte Modell der Reihe und liefert bis zu 2270 N kontinuierliche Schubkraft. Er ist in zwei Bauformen erhältlich: External und Non‑Captive.

Motoreigenschaften
Motor | Spannung [V] | Strom [A] [RMS] | Widerstand [Ω] | Induktivität [mH] | Gewicht [g] | Anzahl Litzen | Motorlänge [mm]
34-2113 | 12 | 1.3 | 9.2 | 71 | 2370 | 4 | 76
34-2130 | 5.7 | 3 | 1.9 | 15 | 2370 | 4 | 76
34-2155 | 2.85 | 5.5 | 0.52 | 4.5 | 2370 | 4 | 76

Hinweis
Motorisolationsklasse: B. Motor‑Temperaturanstieg: 80°C. Umgebungstemperatur: -20℃ ~ 55℃.

Verfügbare Spindel und Weg pro Schritt
Spindel Ø [inch] | Spindel Ø [mm] | Steigung [inch] | Steigung [mm] | Code | Weg pro Schritt @ 1.8° [mm]
0.625 | 15.875 | 0.1 | 2.54 | K | 0.0127
0.625 | 15.875 | 0.125 | 3.175 | L | 0.0159
0.625 | 15.875 | 0.2 | 5.08 | R | 0.0254
0.625 | 15.875 | 0.25 | 6.35 | S | 0.0318
0.625 | 15.875 | 0.5 | 12.7 | Y | 0.0635
0.625 | 15.875 | 1 | 25.4 | Z | 0.127
* Werte gekürzt
* Motorwicklungsparameter und Spindellänge können nach Kundenanforderungen angepasst werden.

Maßzeichnungen

• External: Produktbild und externes Maßblatt (Bilder auf der Seite verfügbar)
• Non‑Captive: Produktbild und Maßblatt für Non‑Captive (Bilder auf der Seite verfügbar)

Geschwindigkeits‑Schub‑Kurven
Ein Bild zeigt die Geschwindigkeits‑Schub‑Kurven für das Größe‑34‑Produkt.

Optionen

• Spindelendbearbeitung: Optionen zur Bearbeitung des Spindelende verfügbar.
• Teflon‑Beschichtung: Für fettfreie Spindel/ Mutter‑Kombinationen ist eine Teflonbeschichtung der Spindel verfügbar. Teflonbeschichtung kann die Lebensdauer verlängern und die Schubkraft gegenüber herkömmlichen SUS‑Spindeln verbessern. Beschichtung kann für das gesamte Spindelangebot und alle Aktuatortypen (External, Non‑Captive, Electric Cylinder, Kaptive) angewendet werden. Anti‑Backlash‑Muttern können kombiniert werden.
• Encoder‑Option: Auflösungen (CPR) verfügbar: 64, 100, 200, 500, 1000, 1800, 2000, 2500, 3600, 4000, 5000, 7200, 8000, 10000. Single‑Ended‑ und differentielle Ausgänge je nach Auflösung.
• Power‑off‑Bremse (für Größe‑34‑Motor verfügbar): Nennspannung DC 24V ±5%; Widerstand 69Ω ±10%; Leistung 12W; Haltemoment >6 N·m; Isolationsklasse B; Isolationswiderstand >100 MΩ (DC500V); Durchschlagfestigkeit AC 1000V für 1 s; Rückzugszeit 50 ms; Freigabezeit 50 ms; Drehspiel 1°; Notbremszyklen 200; Lebensdauer 500.000 Zyklen; Geräuschpegel <60 dB.

Technische Daten

• Modellreihe: Größe 34 (86 mm)
• Produkttyp: Spindel‑Schrittmotor‑Linearaktuator
• Bauformen: External, Non‑Captive
• Kontinuierliche Schubkraft: bis zu 2270 N
• Spindel: 0.625 in (15.875 mm) Ø mit Steigungen 0.1, 0.125, 0.2, 0.25, 0.5, 1 in (Codes K, L, R, S, Y, Z)
• Weg pro Schritt (@1.8°): 0.0127 mm — 0.127 mm abhängig von der Steigung
• Motorbeispiele: 34‑2113 (12 V, 1.3 A RMS, R=9.2 Ω, L=71 mH, Gewicht 2370 g, Länge 76 mm), 34‑2130 (5.7 V, 3 A, R=1.9 Ω, L=15 mH, Gewicht 2370 g, Länge 76 mm), 34‑2155 (2.85 V, 5.5 A, R=0.52 Ω, L=4.5 mH, Gewicht 2370 g, Länge 76 mm)
• Encoderauflösungen bis 10000 CPR verfügbar
• Power‑off‑Bremse verfügbar (siehe Optionen)
• Betriebstemperatur: -20℃ ~ 55℃
• Motorisolationsklasse: B (Temperaturanstieg 80℃)
