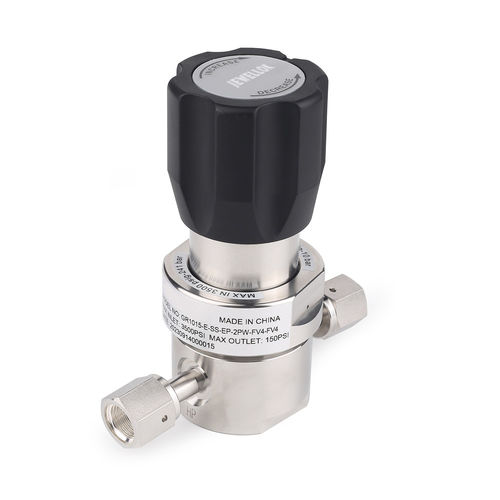

Regler und Druckminderventil / für Gas JR1000

Membraneinstufigaus Edelstahl 316L

Übersicht
Die JR1000 Serie ist ein einstufiger Ultra-High-Purity (UHP) Druckminderer, ausgelegt für geringe bis mittlere Durchflussbereiche in der Halbleiter- und anderen Hochreinheitsindustrie. Ausgeführt in SS 316L mit Metall‑auf‑Metall Membrandichtung, minimiert das Ventil das Totvolumen und akzeptiert Eingangsdrucke bis 3500 psig.

Eigenschaften

• Gehäusematerial: SS 316L, SS 316L VAR.
• Metall‑auf‑Metall Membrandichtung für UHP‑Kompatibilität.
• Innenbearbeitung durch elektrolytisches Polieren mit Oberflächenrauheit bis Ra 5 μin.
• Reduziertes Innenvolumen zur Verringerung von Kontamination und Spülzeit.
• Maximaler Eingangsdruck: bis zu 3500 psig.
• Durchflusskennwert (Cv): 0,09 und 0,15.
• Maximaler Durchfluss: Standard 30 SLPM; High Flow (HF) 120 SLPM.
• Hochreine Montage und Verpackung für Halbleiter/hochreine Anwendungen.
• Jedes Gerät wird vor Versand einem Helium‑Dichtheitsprüfverfahren unterzogen.

Technische Daten
Durchflusskurven, Maßzeichnungen und technische Tabellen stehen für Leistung und Auslegung zur Verfügung (siehe Produktabbildungen und Datenblatt auf der Produktseite).

Produktgröße
Die in Millimetern angegebenen Abmessungen dienen nur als Referenz und können geändert werden. Bestätigen Sie die aktuellen Zeichnungen für Montage und Schnittstellen.

Technische Spezifikationen

• Serie: JR1000
• Typ: Einstufiger Druckminderer
• Durchflussbereich: Niedrig bis mittel
• Gehäusematerial: SS 316L, SS 316L VAR
• Membrandichtung: Metall‑auf‑Metall
• Innenfinish: Elektrolytisches Polieren (Oberflächenrauheit bis Ra 5 μin)
• Innenvolumen: Gering (reduziertes Totvolumen)
• Maximaler Eingangsdruck: Bis zu 3500 psig
• Durchflusskennwert (Cv): 0,09 und 0,15
• Maximaler Durchfluss: Standard 30 SLPM; High Flow (HF) 120 SLPM
• Reinheit: Hochreine Montage und Verpackung für Halbleiter/hochreine Anwendungen
• Qualitätskontrolle: Helium‑Dichtheitsprüfung an jeder Einheit
