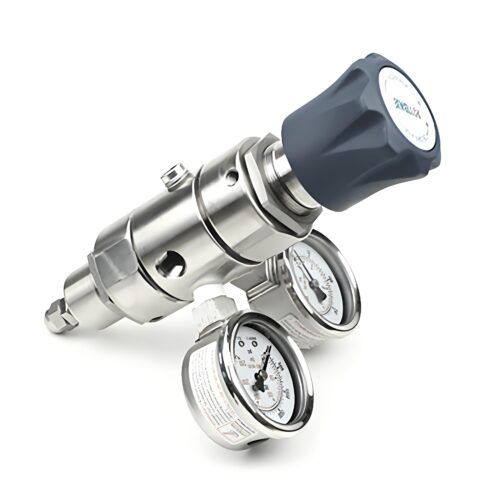

Gasdruckregler DPR1

MembranZwei-StufenMetall

Einführung
Die DPR1-Serie ist ein kompakter, zweistufiger Hochreinheits-Flaschen-Druckregler für geringe Durchflüsse von toxischen, brennbaren und pyrophoren Gasen in der Halbleiter- und Feinmechanikindustrie. Gebundene, gewellte Metalldiaphragmen und eine Metall‑auf‑Metall‑Dichtung zwischen Membran und Gehäuse erhalten die Gasreinheit und minimieren Diffusion.

Eigenschaften

• Maximaler Eingangsdruck: 3000 psig / 207 bar
• Ausgangsdruckbereiche: 0–25 psig, 0–50 psig, 0–100 psig, 0–150 psig (0–1,7 bar, 0–3,4 bar, 0–6,9 bar, 0–10,3 bar)
• Konstruktionsprüfdruck: 150 % des maximalen Nenndrucks
• Leckage: intern — blasenfest; extern — ausgelegt auf < 2 x 10-8 atm cc/sec He
• Betriebstemperatur: -40°F bis 140°F / -40°C bis 60°C
• Durchflusskennwert: Cv = 0,05
• Max. Bedienmoment: 30 in‑lb / 3,4 N·m
• Abklingverhalten am Eingang: Änderung 0,06 / 100 psig (0,004 / 6,9 bar)

Vorteile

• Gebundene, gewellte Membranen für höhere Empfindlichkeit und Genauigkeit
• Metall‑auf‑Metall‑Dichtung Membran/Gehäuse zur Minimierung von Diffusion
• Positive Dichtungsführung mit eingefassten Haubenauslässen zur Erhöhung der Dichtheit
• Membran‑zu‑Ventilverbindung verbessert die Sitzdichtungsintegrität
• Stabiler Ausgang bei schwankendem Eingangsdruck (geringe Abklingcharakteristik)

Weitere Optionen

• Optionale Ausgangsbereiche: 0–25 psi, 0–50 psi, 0–100 psi, 0–150 psi

Technische Daten

• Modell / Serie: DPR1 series
• Maximaler Eingangsdruck: 3000 psig / 207 bar
• Ausgangsdruckbereiche: 0–25 psig (0–1,7 bar), 0–50 psig (0–3,4 bar), 0–100 psig (0–6,9 bar), 0–150 psig (0–10,3 bar)
• Konstruktionsprüfdruck: 150 % des maximalen Nenndrucks
• Leckage: intern — blasenfest; extern — ausgelegt auf < 2 x 10-8 atm cc/sec He
• Betriebstemperaturbereich: -40°F bis 140°F / -40°C bis 60°C
• Durchflusskennwert (Cv): 0,05
• Max. Bedienmoment: 30 in‑lb / 3,4 N·m
• Abklingverhalten am Eingang: Änderung 0,06 / 100 psig (0,004 / 6,9 bar)
