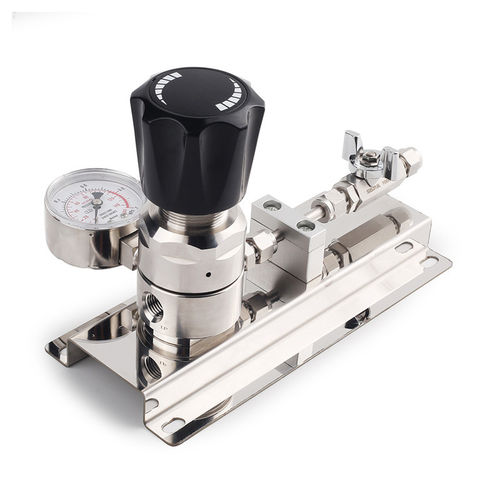

Gasdruckregler JR1300

Membraneinstufigaus Edelstahl 316L

Ultra-hochreines Gasventil JR1300 Serie Einstufiger Druckregler — Reinraumzertifiziert für fortschrittliche Photovoltaiklinien

Kernübersicht
Die Beschaffung reinraumzertifizierter, ultra-hochreiner Gasventile ist für fortschrittliche Photovoltaik-Fertigungsstraßen (TOPCon, HJT) entscheidend. Diese Ventile unterstützen chemische Gasphasenabscheidung (CVD) und die Verteilung spezieller Gase, indem sie Fluidwege ab Installationsbeginn frei von Partikeln, Feuchtigkeit und Kohlenwasserstoffen halten.

Wesentliche technische Vorteile

• Kontaminationsvermeidung: Reinraum-Montage, Reinigung mit deionisiertem Wasser, Trocknung mit ultrapurem Stickstoff und Doppelverpackung entfernen Partikel, Umgebungsfeuchtigkeit und Kohlenwasserstoffe vor der Inbetriebnahme.
• Fortschrittliche Metallurgie: Gehäuse geschmiedet aus doppelt vakuumgeschmolzenem Edelstahl (SS316L / SS316L VAR), um Ausgasen zu minimieren und aggressive Prozesschemikalien wie Ammoniak und Silan zu widerstehen.
• Minimales Totvolumen: Optimierte Innengeometrie verhindert eingeschlossene Gasbereiche, ermöglicht schnelle Spülzyklen und zuverlässige Prozessübergänge.
• Hermetische Abdichtung: Metall-auf-Metall-Diaphragma mit Heliumleckraten unter 1×10-9 atm cc/sec bietet eine luftdichte Barriere gegen Sauerstoffinfiltration.

Strategische Auswirkung auf die Produktion
Der Einsatz zertifizierter, ultra-hochreiner Komponenten reduziert ungeplante Eingriffe, erhält die Minoritätsträgerlebensdauer in Zellen und ermöglicht einen 24/7-Betrieb zur Maximierung der Modulleistung und Senkung der Gesamtbetriebskosten.

JR1300 Serie Einstufiger Druckregler
Geeignet für Anwendungen mit niedrigem bis mittlerem Durchfluss.

Merkmale

• Gehäusematerial: SS 316L, SS 316L VAR.
• Metall-auf-Metall-Diaphragmaabdichtung.
• Innere elektrolytische Politur mit Oberflächenrauheit bis Ra 5 μin.
• Kleines Innenvolumen, optimiert für schnelle Spülungen.
• Maximaler Eingangsdruck: 600 psig.
• Durchflussbeiwert (Cv): 1,1.
• Maximaler Durchfluss: 1000 SLPM.
• Hochreine Montage- und Verpackungsprozesse; jede Einheit wird vor dem Versand einem Heliumlecktest unterzogen.

Technische Daten
Produktzeichnungen, Maßreferenzen, Durchflusskurven und Bestelltabellen sind für die JR1300 Serie verfügbar (Maße in Millimetern nur als Referenz).

Technische Spezifikationen

• Montage: Reinraum-Montage, Reinigung mit deionisiertem Wasser, Trocknung mit ultrapurem Stickstoff, Doppelverpackung.
• Material: Doppelt vakuumgeschmolzener Edelstahl; Varianten SS316L und SS316L VAR verfügbar.
• Abdichtung: Metall-auf-Metall-Diaphragma (hermetisch).
• Heliumleckrate: < 1×10-9 atm cc/sec.
• Innere Oberfläche: Elektrolytische Politur bis Ra 5 μin auf benetzten Flächen.
• Innenvolumen: Optimiert für null/sehr geringes Totvolumen zur Ermöglichung schneller Spülvorgänge.
• Maximaler Eingangsdruck: 600 psig.
• Durchflussbeiwert (Cv): 1,1.
• Maximaler Durchfluss: 1000 SLPM.
• Vorgesehene Anwendung: Chemische Gasphasenabscheidung (CVD) und Verteilung von Spezialgasen für fortschrittliche Photovoltaiklinien (TOPCon, HJT).
• Prüfung: Jede Einheit wird vor Versand einem Heliumlecktest unterzogen.
