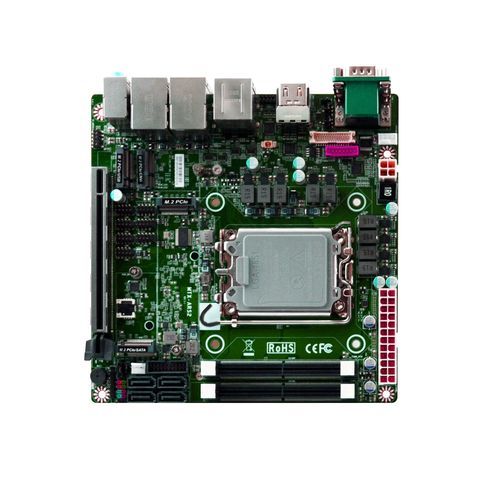

Mini-ITX-Mainboard MTX-ARS2-W880

Intel® Core™Intel®DDR5 SDRAM

Produktübersicht

• Mini-ITX-Mainboard mit Intel® Arrow Lake-S

Funktionen

• Unterstützt Intel® LGA1851 Sockelprozessoren (Arrow Lake-S) mit Intel® W880 Chipsatz
• Leistungsfähiger Speicher: 2 x DDR5 CSO-DIMM, bis zu 128 GB, ECC unterstützt
• Duale Ethernet-Ports: 2 x 2.5GbE
• Unterstützung für 4 Displays: 2 x HDMI®, 1 x DisplayPort, 1 x LVDS/eDP
• Vielfältige Speicher- und Erweiterungsoptionen: 4 x SATA III, mehrere M.2-Slots (M-Key, E-Key, B-Key), 1 x PCIe Gen5 x16
• Umfangreiche I/O: 8 x USB 3.2 Gen2, 4 x USB 2.0, RS232/422/485-Anschlüsse
• ATX-Netzteil-Unterstützung
• Sicherheit: Onboard TPM 2.0 optional

Technische Daten
SYSTEM
MB FORM FACTOR: Mini-ITX
CPU: Intel® LGA1851 Core™ Ultra Socket Processor (Arrow Lake-S, TDP 65W)
CHIPSET: Intel® W880
SPEICHER: 2 x DDR5 6400MT/s CSO-DIMM, Dual Channel, bis zu 128 GB, ECC unterstützt
BIOS: AMI 256Mb Flash ROM
WAKE ON LAN: Yes
WATCHDOG TIMER: 255 Stufen
SICHERHEIT: TPM2.0 (Optional)
ABMESSUNGEN (B x T): 170.0 x 170.0 mm (6.7" x 6.7")
OS SUPPORT: Windows® 11 (64-bit), Linux

Stromversorgung
POWER REQUIREMENT: ATX Power Supply
POWER ON MODE: AT / ATX
CONNECTOR: 24+4-pin ATX PWR

Display
GPU: Intel® Graphics
LVDS: 1 x 24-bit Dual Channel LVDS (Max. 1920 x 1200 @60Hz, co-layout eDP)
DP: 1 x DP1.4a (Max. 4096 x 2160 @60Hz)
HDMI®: 2 x HDMI® 2.1 (Max. 4096 x 2160 @60Hz)
MULTIPLE DISPLAY: Unterstützt 4 Displays

Audio
CODEC: Realtek Audio Codec
Line-in: 1 x Audio-Buchse
Line-out: 1 x Audio-Buchse
MIC-in: 1 x Audio-Buchse

LAN
ETHERNET: 1 x RJ45 für Intel® I226-V 2.5GbE; 1 x RJ45 für Intel® I226-LM 2.5GbE

USB-Ports
USB: 6 x USB 3.2 Gen2 extern; interner Header für 2 x USB 3.2 Gen1; interner Header für 4 x USB 2.0

Serielle Anschlüsse
COM: 1 x DB-9 für RS-232/422/485; 1 x DB-9 für RS-232; interner Header für 4 x RS-232

Interne I/O
GPIO: 8-Bit
SMBUS: Yes
ZUSÄTZLICH: 1 x Chassis Intrusion; 1 x PS/2; 1 x Audio Header

Speicher
SATA: 4 x SATA III
RAID: RAID 0, 1, 5, 10

Erweiterung
PCIe: 1 x PCIe Gen5 x16
M.2: 1 x M-Key 2280 (PCIe Gen4 x4) unterstützt NVMe; 1 x M-Key 2242 (PCIe Gen4 x4 / SATA) unterstützt NVMe; 1 x E-Key 2230 (USB2.0 / PCIe Gen4 x1) unterstützt CNVio; 1 x B-Key 3042 (PCIe Gen4 x1 / USB3.2 Gen1 / USB2.0) unterstützt 4G/5G Module
SIM: 1 x SIM-Karten-Slot

Umwelt & Zertifizierung
SHOCK: 15G, 11ms
VIBRATION: 1 Grms / 5~500Hz (Betrieb)
BETRIEBSTEMPERATUR: -20°C ~ 60°C
LAGERTEMPERATUR: -20°C ~ 85°C
BETRIEBSFEUCHTE: 10 ~ 90% RH, nicht kondensierend
ZERTIFIZIERUNG: CE / FCC Class A; LVD
ESG ERKLÄRUNG: EU RoHS, China RoHS, REACH, WEEE, Minerals Conflict-Free, PRO65 Declaration, CMRT Report

Packliste

• MTX-ARS2-W880 MB x1
• COM-Kabel 22cm x1
• SATA-Kabel 50cm x1
• SATA Power Y-Kabel x1
• I/O Shield x1
• Jumper x2

Bestellinformationen
PART NUMBER: MTX-ARS2-W8800010 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM)
PART NUMBER: MTX-ARS2-W8800210 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM) & TPM (dTPM) Standard

BIOS / Treiber / Handbuch / OS Support

• BIOS: MTX-ARS2-W8800010 A01 Release BIOS for Production (PTT) vom 2026-05-25; Wiederherstellungs-BIOS-Einträge verfügbar je nach Modell/Version
• Treiberpakete: Beispiele für Windows 10/11 x64 und Linux (WDT_GPIO SDK, Chipset, Graphics, Audio, Intel LAN, ME, RST, SIO, NPU, PMT, GNA) mit Versionsangaben auf der Produktseite
• Handbuch: Produkt-Handbuch verfügbar (Version 3.0, Update 2026-08-13)
• OS-Support Beispiele: UEFI Windows 10 IoT Enterprise LTSC 2021 x64, UEFI Windows 11 IoT Enterprise LTSC 2024 x64, Ubuntu LTS, Fedora Workstation

Hinweise

• Onboard TPM 2.0 optional je nach Konfiguration
• PCIe Gen5 x16 Slot für leistungsstarke Erweiterungen; mehrere M.2-Slots unterstützen NVMe und Mobilfunkmodule

Eigenschaften / Technische Daten

• Formfaktor: Mini-ITX (170 x 170 mm)
• CPU-Socket: Intel® LGA1851 (Arrow Lake-S / Core™ Ultra kompatibel)
• Chipsatz: Intel® W880
• Speicher: 2 x DDR5 CSO-DIMM, bis zu 128 GB, ECC unterstützt, bis DDR5-6400
• Speicher: 4 x SATA III; M.2: M-Key 2280, M-Key 2242, E-Key 2230, B-Key 3042
• Erweiterung: 1 x PCIe Gen5 x16
• LAN: Dual Intel 2.5GbE (I226-V & I226-LM)
• USB: 6 x USB3.2 Gen2 extern; interne Header für USB3.2 Gen1 und USB2.0
• Serial: DB-9 für RS-232/422/485 und interne Header
• Audio: Realtek Codec mit Line-in/Line-out/MIC-in
• Stromversorgung: ATX (24+4-pin)
• Temperaturbereich: -20°C ~ 60°C
• Zertifizierungen: CE / FCC Class A, LVD
