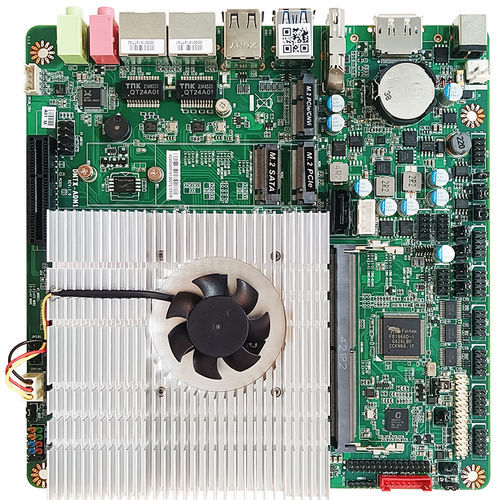

Mini-ITX-Mainboard DMTX-ADN1

embeddedIntel® Processor N97Intel®

Übersicht
Das DMTX-ADN1 ist ein industrielles Mini-ITX-Mainboard mit onboard Intel® Processor N97 (Alder Lake‑N) SoC. Es wurde für kompakte Embedded-Anwendungen mit geringem Energiebedarf entwickelt und bietet mehrere Display-Ausgänge sowie flexible Erweiterungsoptionen. Das Board akzeptiert DC 12~19V und unterstützt DDR5 SO-DIMM sowie verschiedene Speicher- und Schnittstellenoptionen.

Hauptmerkmale

• DDR5 4800MT/s SO-DIMM Unterstützung, bis zu 32GB
• Vielfältige Display-Ausgänge: DP 1.2, HDMI 2.0, LVDS und eDP (Unterstützung bis zu 3 Displays)
• Duales Gigabit-Ethernet (Realtek® RTL8111H) für zuverlässige Netzwerkverbindung
• Flexible Erweiterung: M.2 (M-Key/E-Key), PCIe Gen3 Schnittstellen und SATA III Unterstützung
• Umfangreiche I/O: USB 3.2 Gen1, USB 2.0, bis zu 6 interne USB-Headers und mehrere COM-Ports
• Onboard-Sicherheitsoptionen: Intel® PTT (fTPM) und optionales TPM 2.0 (dTPM)
• Breiter DC-Eingang (12~19V) und wählbare AT/ATX Betriebsmodi

Technische Daten

• MB-Formfaktor: Mini-ITX (170 x 170 mm)
• CPU: Onboard Intel® Processor N97 (Alder Lake‑N, TDP 12W)
• Chipset: Intel® SoC
• Speicher: 1 x DDR5 4800MT/s SO-DIMM, Single-Channel, bis zu 32GB
• BIOS: AMI Flash ROM
• Wake on LAN: Ja
• Watchdog Timer: 255 Stufen
• Sicherheit: Intel® PTT (integriertes fTPM) & TPM 2.0 (optional dTPM)
• RTC Batterie: Lithium-Batterie
• OS-Unterstützung: Windows® 11 (64-bit), Windows® 10 (64-bit), Linux
• Stromanforderung: DC-in 12~19V
• Power On Mode: AT / ATX (Standard)
• Stromanschluss: DC-Buchse und interner 2-Pin Header
• GPU: Intel® HD Graphics (shared memory)
• LVDS: 1 x 24-bit Dual Channel LVDS (max. 1920 x 1200 @60Hz)
• eDP: 1 x eDP 1.2 (max. 1920 x 1080 @60Hz)
• DP: 1 x DP 1.2 (max. 4096 x 2160 @60Hz)
• HDMI: 1 x HDMI® 2.0 (max. 4096 x 2160 @60Hz)
• VGA: 1 x VGA (max. 2560 x 1600 @60Hz)
• Mehrere Displays: Unterstützung bis zu 3 Displays
• Audio Codec: Realtek ALC897; 1 x Combo-Audio-Buchse (Line-Out / Mic-In); Verstärker: 3W
• Ethernet: 2 x RJ45 (Realtek® RTL8111H GbE)
• USB: 2 x USB 2.0; 2 x USB 3.2 Gen1; interner Header für 6 x USB 2.0
• Seriell (COM): Interne Header für 2 x RS-232/485 und 4 x RS-232 (Unterstützung 5/12V TTL)
• Interne I/O: 8-bit GPIO (5V); SMBus; 1 x 4-pin CPU Fan Connector (Smart FAN)
• Front Panel: HDD Active LED; Power LED; Power On/Off; Reset
• Zusätzlich: Chassis Intrusion; AT/ATX Mode Selection
• Speicher (SATA): 1 x SATA III (co-lay M-Key 2242 optional); 1 x SATA Stromanschluss
• Erweiterung (M.2): 1 x M-Key 2242/2280 (PCIe Gen3 x2); 1 x M-Key 2242 (SATA III); 1 x E-Key 2230 (USB2.0 / PCIe Gen3 x1) mit CNVi-Unterstützung
• PCIe: 1 x PCIe (Gen3 x4, PCIe x1 Schnittstelle)
• Stoßfestigkeit: 15G, 11ms
• Vibration: 1 Grms / 5~500Hz (Betrieb)
• Betriebstemperatur: 0°C ~ 60°C (32°F ~ 140°F)
• Lagerungstemperatur: -20°C ~ 70°C (-4°F ~ 158°F)
• Betriebsfeuchte: 10 ~ 90% RH, nicht kondensierend
• Zertifizierungen: CE / FCC Klasse A; LVD
• ESG-Deklaration: China RoHS; EU RoHS; REACH (optional)
