ATX-Mainboard ATX-ARL1-B860 series
Intel® Core™ Ultra12th Generation Intel® Core™Intel®

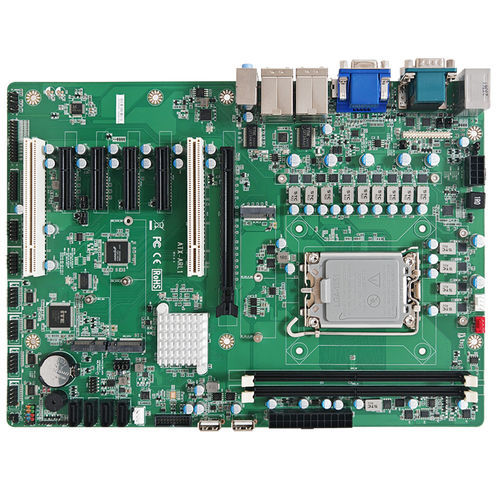

ATX-Mainboard - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel®
ATX-Mainboard - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel®
ATX-Mainboard - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel® - Bild - 2
ATX-Mainboard - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel® - Bild - 3
ATX-Mainboard - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel® - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Jetway Information Co., Ltd.

Eigenschaften

Format
ATX
Prozessor
Intel® Core™ Ultra
Acronymtyp
DDR5 UDIMM, DDR5 SDRAM
Erweiterungsslot
M.2, M.2 Key M, M.2 Key E, SATA3, PCI-Express, 16x PCI Express
Anwendung
Industrie
Betriebssystem
Linux, Windows 10, Windows 11
Konnektivität
2,5 GbE, Gigabit-Ethernet, USB 2.0, USB 3.0, Ethernet, DisplayPort, PS2, USB 3.2, HDMI, VGA, RS-485, RS-232, RJ45, RS-422

Beschreibung

Überblick
  • Industrielles ATX-Mainboard entwickelt für Intel® Core™ Ultra (Arrow Lake-S) Prozessoren mit B860-Chipsatz, unterstützt schnelle DDR5-Speicher, mehrere Anzeigeausgänge sowie umfangreiche I/O- und Erweiterungsoptionen für industrielle Anwendungen.


Hauptmerkmale
  • Unterstützung für Intel® Core™ Ultra (Arrow Lake-S) mit B860-Chipsatz
  • 2 x DDR5 UDIMM 6400MT/s, Dual Channel, bis zu 96 GB
  • Videoausgänge: 1 x VGA, 1 x HDMI® 2.0, 1 x DP 2.1 (bis zu 7680x4320@60Hz)
  • Netzwerk: 1 x 2.5GbE (Intel® I226-V), 1 x GbE (Intel® I219-V)
  • I/O: 6 x COM, 6 x USB3.2 Gen1, 6 x USB2.0, 2 x USB2.0 Type-A (vertikal)
  • Speicher/Erweiterung: M.2 M-key (2242/2280, SATA), M.2 M-key (2242/2280, NVMe PCIe x4), M.2 E-key (2230, CNVi/PCIe x1+USB2.0)
  • PCI-Steckplätze: 1 x PCIe x16 (Gen4), 2 x PCIe x4 (Gen3), 2 x PCIe x1 (Gen3), 2 x PCI


Technische Daten
  • SYSTEM — MB GEHÄUSEFORM: ATX
  • SYSTEM — CPU: Intel® LGA1851 Socket Ultra 9/7/5th Gen Processor (Max. TDP 125W)
  • SYSTEM — CHIPSET: Intel® Arrow Lake-S B860
  • SYSTEM — SPEICHER: 2 x DDR5 6400MT/s, Dual Channel U-DIMM, bis zu 96 GB
  • SYSTEM — BIOS: UEFI
  • SYSTEM — WAKE ON LAN: Ja
  • SYSTEM — WATCHDOG TIMER: 255 Stufen
  • SYSTEM — SICHERHEIT: Intel® PTT (integriertes fTPM) & TPM 2.0 (dTPM)
  • SYSTEM — RTC BATTERIE: Lithium-Batterie
  • SYSTEM — ABMESSUNGEN (B x T): 305.0 (B) x 220.0 (T) mm (12" x 8.7")
  • SYSTEM — OS UNTERSTÜTZUNG: Windows® 11 (64bit), Windows® 10 (64bit), Linux
  • POWER — ENERGIEANFORDERUNG: ATX Netzteil
  • POWER — EINSCHALT- MODUS: AT / ATX (Standard)
  • POWER — ANSCHLUSS: 24+8-pin ATX PWR
  • DISPLAY — GPU: Intel® HD Graphics
  • DISPLAY — DP: 1 x DP2.1 (Max. Auflösung: 7680x4320@60Hz)
  • DISPLAY — HDMI®: 1 x HDMI® 2.0 (Max. Auflösung: 4096 x 2304@60Hz)
  • DISPLAY — VGA: 1 x VGA (Max. Auflösung: 1920 x 1080@60Hz)
  • DISPLAY — MEHRFACHANZEIGE: Unterstützt 4 Displays
  • AUDIO — CODEC: Realtek ALC897
  • AUDIO — Line-in: 1 x Audioanschluss für Line-In
  • AUDIO — Line-out: 1 x Audioanschluss für Line-Out
  • AUDIO — MIC-in: 1 x Audioanschluss für MIC-In
  • LAN — ETHERNET: 1 x RJ45 für Intel® I226-V 2.5GbE, 1 x RJ45 für Intel® I219-V GbE
  • USB PORT: 4 x USB 3.2 Gen 1 (rear), 2 x USB 2.0 (rear), Internes Header für 2 x USB 3.2 Gen 1, Internes Header für 4 x USB 2.0, Internes USB Type A (vertikal) für 2 x USB 2.0
  • SERIAL PORT — COM: 2 x DB-9 für RS-232/422/485, Internes Header für 4 x RS-232
  • INTERNAL I/O — GPIO: 16 bit GPIO (5V) Co-lay LPT
  • INTERNAL I/O — SMBUS: Ja
  • INTERNAL I/O — FAN: 1 x CPU Fan Header, 2 x System Fan Header
  • FRONT PANEL: HDD Active LED, Power LED, Power On/Off, Reset
  • ADDITIONAL: 1 x Chassis intrusion, 1 x AT/ATX Mode Selection
  • STORAGE — SATA: 4 x SATA III
  • EXPANSION — M.2: 1 x M-key 2242/2280 (SATA Schnittstelle, Co-lay SATA4), 1 x M-key 2242/2280 (PCIe Gen5 x4) Unterstützung NVMe, 1 x E-Key 2230 (USB 2.0/PCIe x1) Unterstützung CNVio für Wi‑Fi
  • EXPANSION — PCIe: 1 x PCI-Ex16 (Gen.4) Steckplatz, 4 x PCI-Ex4 (Gen.4, PCIE2/PCIE3 Schnittstelle: PCI-Ex1) Steckplätze, 2 x PCI
  • OTHERs — ANDERES: 1 x PS/2
  • ENVIRONMENT & CERTIFICATION — BETRIEBSTEMPERATUR: 0°C ~ 60°C (32°F ~ 140°F)
  • ENVIRONMENT & CERTIFICATION — LAGERTEMPERATUR: -20°C ~ 70°C (-4°F ~ 158°F)
  • ENVIRONMENT & CERTIFICATION — BETRIEBSFEUCHTIGKEIT: 10 ~ 90% relative Luftfeuchtigkeit, nicht kondensierend
  • ENVIRONMENT & CERTIFICATION — ZERTIFIZIERUNG: CE/FCC Class A, LVD
  • ENVIRONMENT & CERTIFICATION — ESG ERKLÄRUNG: EU RoHS, REACH
