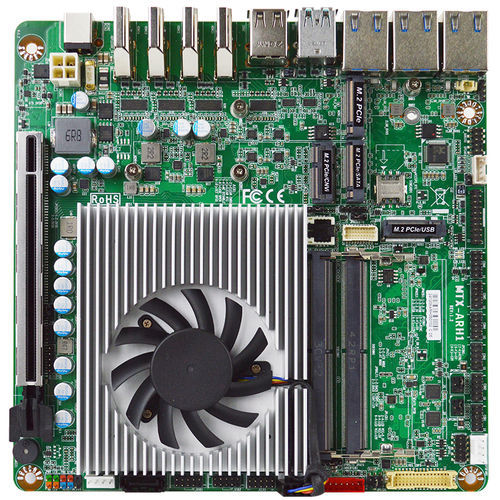

Mini-ITX-Mainboard MTX-ARH1 series

Intel® Core™ UltraIntel®DDR5 SDRAM

Übersicht

Die MTX-ARH1 ist eine industrielle Thin Mini-ITX-Mainboard von Jetway, entwickelt für Embedded- und Industrieanwendungen. Es integriert Intel® Core™ Ultra mobile SoC-Prozessoren onboard und bietet umfangreiche I/O-, Anzeige- und Erweiterungsoptionen für Steuerungen, HMIs und Edge-Computing.

Hauptmerkmale

• Thin Mini-ITX Formfaktor mit Intel® Core™ Ultra 5 / Core™ Ultra 7 onboard (225H / 255H, TDP 28W).
• Speicher: 2 × DDR5 6400MT/s SO-DIMM, Dual-Channel, bis zu 96GB.
• Mehrfachanzeige: 1 × LVDS/eDP und 4 × HDMI® 2.1 (bis zu 4 Displays; bedingte 8K-Unterstützung).
• Netzwerk: 3 × RJ45 2.5GbE Ports für leistungsstarkes LAN.
• Speicher & Erweiterung: M.2-Steckplätze (M-Key 2242, M-Key 2242/2280), 1 × SATAIII und PCIe x8 (Gen5) für Zusatzkarten.
• Industrielle Stromversorgung: Weitbereich DC-Eingang 12–36V, AT/ATX wählbar.

Technische Spezifikationen

• Formfaktor: Thin Mini-ITX (170 × 170 mm).
• CPU: Onboard Intel® Core™ Ultra 7 255H und Intel® Core™ Ultra 5 225H (Arrow Lake-H, TDP 28W Optionen).
• Chipsatz: Intel® SoC. BIOS: UEFI.
• Speicher: 2 × DDR5 6400MT/s SO-DIMM, bis zu 96GB.
• Sicherheit: TPM 2.0 (dTPM optional) / Intel® PTT (fTPM) Optionen.
• Strom: DC-in 12–36V, DC-Buchse und interner SATA-Stromanschluss; Power On Mode: AT/ATX (Standard).
• Umgebung: Betriebstemperatur -20°C bis 60°C; Lagerung -20°C bis 85°C; Shock 15G, Vibration 1 Grms; CE / FCC Klasse A; RoHS-Erklärungen.

Schnittstellen & Erweiterung

• Display: 1 × 24-bit Dual-Channel LVDS (bis 1920×1200@60Hz), eDP Co-Layout, 4 × HDMI® 2.1 (bis 3840×2160@60Hz, 8K bedingt).
• GPU: Integrierte Intel® Arc™ Graphics.
• LAN: 1 × Intel® I226-LM 2.5GbE, 2 × Intel® I226-V 2.5GbE (insgesamt 3 × 2.5GbE).
• USB: 2 × USB 3.2 Gen2 (10Gbps), 2 × USB 2.0; interne Header für zusätzliche USB-Ports.
• Seriell: Interne Header für 4 × RS-232 und 2 × RS-232/422/485.
• M.2 & Erweiterung: M-Key 2242 (PCIe 4.0 x4 NVMe), M-Key 2242/2280 (PCIe 4.0 x4 / SATAIII), B-Key 3042/3052 (4G/5G), E-Key 2230 (CNVi), 1 × PCIe x8 (Gen5).
• Speicher: 1 × SATAIII, RAID 0/1 unterstützt, Nano SIM Steckplatz.
• Audio & I/O: Realtek-Codec, interner Line-Out/MIC-In Header, 3W Verstärker; 8-bit GPIO intern, SMBus, I2C, Lüfter-Header, Gehäuseintrusion.

Verpackung & Bestellinformationen

• Lieferumfang: I/O-Blende, Jumper, 2 × COM-Kabel, Y-Power-Kabel, SATA-Kabel, CPU-Kühler (siehe detaillierte Packliste).
• Beispiel-Artikelnummern: MTX-ARH1-225H0020, MTX-ARH1-225H0220, MTX-ARH1-255H0020, MTX-ARH1-255H0220 (CPU- und Sicherheitsoptionen).
