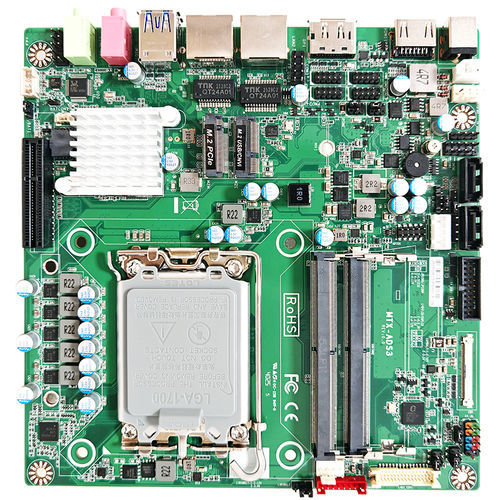

Single-Board-Computer / mini-ITX MTX-ADS3 series

Intel® Celeron®Intel® Core i3Intel® Core i5

Produktübersicht
Mini-ITX Einplatinencomputer 170 x 170 mm, kompatibel mit Intel® LGA1700 Prozessoren der 12./13./14. Generation (i9/i7/i5/i3), Celeron & Pentium, DDR5 bis 96 GB und Unterstützung für bis zu 3 gleichzeitige Displays.

Funktionen

• Intel® LGA1700 Sockelprozessoren (Max. 65W TDP)
• Intel® H610 Chipsatz
• 2 x DDR5 SO-DIMM (4800/5600 MT/s), Dual-Channel, bis zu 96 GB
• Mehrere Display-Ausgänge: HDMI® 2.0, DP1.4, LVDS/eDP, eDP
• 2 x GbE LAN (Realtek® RTL8111H)
• USB: 2 x USB 3.2 Gen2, 2 x USB 3.2 Gen1, 5 x USB 2.0 ( interne Header und hinten )
• Speicher: M.2 M-key (2242/2280 PCIe x4), M.2 E-key (2230), 2 x SATA III
• 4 x COM-Ports (interne Header)
• 1 x PCIe Gen4 x4 Erweiterungssteckplatz

Detaillierte Spezifikationen
SYSTEM
MB FORM FACTOR: Mini-ITX (170 x 170 mm)
CPU: Intel® LGA1700 12./13./14. Gen Socket Prozessor (Max. 65W TDP)
CHIPSET: Intel® H610
SPEICHER: 2 x DDR5 SO-DIMM (4800/5600 MT/s), Dual-Channel, bis zu 96 GB
BIOS: AMI Flash ROM
WAKE ON LAN: Ja
WATCHDOG TIMER: 255 Stufen
SICHERHEIT: Intel® PTT (integriertes fTPM) & TPM 2.0 (dTPM)
RTC BATTERIE: Lithium-Batterie
ABMESSUNGEN (B x T): 170,0 x 170,0 mm
OS-UNTERSTÜTZUNG: Windows® 11 (64-Bit), Windows® 10 (64-Bit), Linux

STROM
STROMANFORDERUNG: DC-in 12–19 V
STROMSTARTMODUS: AT / ATX
ANSCHLUSS: DC-Buchse

DISPLAY
GPU: Intel® UHD Graphics
LVDS: 1 x LVDS/eDP (LVDS bis 2560 x 1600@60Hz; eDP bis 1920 x 1080@60Hz)
eDP: 1 x eDP 1.4 (bis 5120 x 3200@120Hz)
DP: 1 x DP1.4 (bis 7680 x 4320@60Hz)
HDMI®: 1 x HDMI® 2.0 (bis 4096 x 2160@60Hz)
MEHREFAUSGABE: Unterstützt bis zu 3 Displays

AUDIO
CODEC: Realtek ALC897
Line-out: 1 x Audiobuchse
MIC-in: 1 x Audiobuchse
VERSTÄRKER: 3 W

LAN
ETHERNET: 2 x RJ45 (Realtek® RTL8111H GbE)

USB-ANSCHLÜSSE
2 x USB 3.2 Gen2 (rear), 2 x USB 3.2 Gen1, interne Header für 2 x USB 3.2 und 5 x USB 2.0

SERIENPORT
COM: Interne Header für 2 x RS-232 und 2 x RS-232/422/485

INTERNE I/O
GPIO: 8-Bit
SMBUS: Ja
LÜFTER: 1 x CPU-Fan-Header; 1 x System-Fan-Header
FRONT PANEL: HDD-LED, Power-LED, Ein/Aus, Reset
ZUSÄTZLICH: Gehäuse-Intrusion, FP_Audio, Inverter, AT-Modus Auswahl, 4-poliger Lautsprecherheader (für 3W Verstärker, PH2.0)

SPEICHER
SATA: 2 x SATA III; 1 x SATA Stromanschluss

ERWEITERUNG
PCIe: 1 x PCIe Gen4 x4
M.2: 1 x M-key 2242/2280 (PCIe 3.0 x4); 1 x E-key 2230 (CNVio/PCIe x1/USB2.0) (unterstützt Wi‑Fi/BT Modul)

UMWELT & ZERTIFIZIERUNG
STOSS: 15G, 11 ms Dauer
VIBRATION: 1 Grms, 5–500 Hz (Betrieb)
BETRIEBSTEMPERATUR: 0°C bis 60°C
LAGERTEMPERATUR: -20°C bis 70°C
BETRIEBSFEUCHTE: 10–90% @ 40°C, nicht kondensierend
ZERTIFIZIERUNG: CE / FCC Klasse A; LVD
ESG-ERKLÄRUNG: EU RoHS, China RoHS, REACH (optional)

Technische Daten

• Model: MTX-ADS3
• Formfaktor: Mini-ITX (170 x 170 mm)
• CPU-Sockel: LGA1700 (12./13./14. Gen, bis 65W)
• Chipset: Intel® H610
• Speicher: 2 x DDR5 SO-DIMM, bis zu 96 GB (4800/5600 MT/s)
• Grafik/Display: HDMI2.0, DP1.4, eDP, LVDS; bis zu 3 Displays
• LAN: 2 x GbE (Realtek® RTL8111H)
• Speicher: 2 x SATA III; 1 x M.2 M-key (2242/2280 PCIe3.0 x4); 1 x M.2 E-key (2230)
• Erweiterung: 1 x PCIe Gen4 x4
• Audio: Realtek ALC897, 3W Verstärker
• Strom: DC-in 12–19 V, DC-Buchse, AT/ATX
• Betrieb: 0°C bis 60°C; Stoß 15G; Vibration 1 Grms
