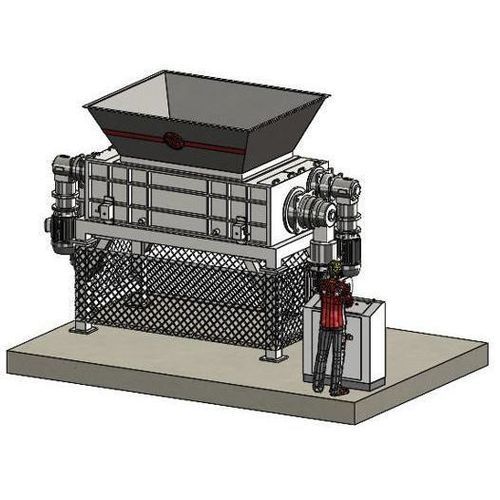

Vierwellenschredder 180130S-MAX

für Industrieproduktemit Fördererverstärkt

Übersicht
Der 180130S-MAX ist ein Industrie-Zerkleinerer mit 4 Wellen und einer Einfüllöffnung von 1.800×1.300 mm. Er vereint zwei Schneidwellen und zwei Zuführ-/Förderwellen und wird von vier Getriebemotoren mit einer Gesamtleistung von 120 kW angetrieben (2×45 kW für Schneidwellen, 2×15 kW für Förderwellen). Die MAX-Baureihe ist für schwere Recycling- und Vorzerkleinerungsaufgaben konzipiert.

Hauptmerkmale

• Gesamtleistung installiert: 120 kW (2×45 kW + 2×15 kW)
• Antrieb: Zahnradgetriebe
• Anzahl Schneidwellen: 2
• Härteteile/Schneidmesser: 36 Stück, 50 mm Stärke
• Anzahl Förder-/Zuführwellen: 2
• Einlege-/Förderscheiben: 36 mit 4 Zähnen, Werkstoff 42CrMo
• Mittlere Schneiddrehzahl: 10–15 U/min
• Zubehör: Absenksteuerung, wechselbares Sieb
• Sicherheit: Not-Aus, Trichter-Schließkontakt, Sicherheits-Endschalter
• Gewicht (ca.): 16 t
• Ausführung nach CE

Aufbau des Zerkleinerers

• Stützrahmen aus dickem elektrogeschweißtem Blechstahl
• Walzenlageraufnahmen mit Abdichtung gegen Staub und Flüssigkeiten
• Hochfeste Wellen für Torsions- und Biegebeanspruchung
• 36 Schneidmesser aus verschleißfestem Spezialstahl, 50 mm dick
• 36 Einlegscheiben aus 42CrMo
• 2 epizykloide Untersetzungen für Schneidwellen
• 2 epizykloide Untersetzungen für Zuführwellen
• Motoren: 2×45 kW, mehrspannungs-/mehrfrequenzfähig, IE3 für Schneidwellen
• Motoren: 2×15 kW, mehrspannungs-/mehrfrequenzfähig, IE3 für Förderwellen
• Verstärkte, elektrogeschweißte Einfülltrichter für Beschickung von oben
• Gestell mit Schublade anschließbar an Absaugsystem oder Förderband bzw. bis zu 3 Schutznetze mit Frontklappe und Sicherheitskontakt

Steuerungssystem

• Schaltschrank nach CEE/CE mit Drehmomentbegrenzer, der bei Überlast die Rotorbewegung umkehrt
• SIEMENS S7-1200 PLC zur Steuerung aller Peripheriegeräte
• 6" Farb-Touchscreen für Parameteranpassung
• AUTO TUNING ISVE Selbstanpassungsprogramm
• Software für Steuerung von Zuführsystemen, Feinmahlwerk und/oder Absauganlage
• Not-Aus-Funktionen für sicheres Abschalten der Anlage
• ISVE MAINTENANCE PROGRAM: Wartungserinnerungen auf dem HMI
• Vorauslegung für Fernwartung und SAFETY SERVER CONNECTION ISVE (Echtzeit-Überwachung)
• Ausführung nach CE

Technische Daten

• Modell: 180130S-MAX
• Einfüllöffnung (B×H): 1.800×1.300 mm
• Schneidkammer: 1.800×1.300 mm
• Gesamtleistung installiert: 120 kW (2×45 kW + 2×15 kW)
• Schneidwellen: 2
• Härteteile/Schneidmesser: 36 Stk., 50 mm Stärke
• Förder-/Zuführwellen: 2
• Förderscheiben: 36 (4 Zähne), 42CrMo
• Mittlere Drehzahl: 10–15 U/min
• Motoren Schneidwellen: 2×45 kW, IE3
• Motoren Förderwellen: 2×15 kW, IE3
• Gewicht ca.: 16 t
• Konstruktion: dickes elektrogeschweißtes Blech; verstärkter Einfülltrichter
• Schutz & Sicherheit: Not-Aus, Trichter-Schließkontakt, Drehmomentbegrenzer im Schaltschrank
• Steuerung: SIEMENS S7-1200, 6" HMI, AUTO TUNING ISVE
• Normen: CE-Ausführung
