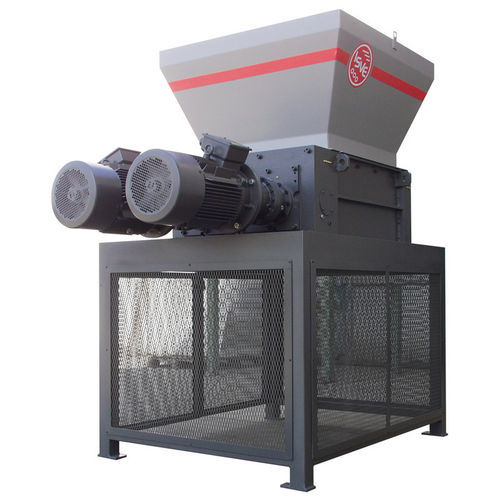

Vierwellenschredder 80-80SA

PapierMetallReifen

Hauptmerkmale:

• Schneidkammer: 800×800 mm
• Installierte Leistung: 22 kW (11 kW + 11 kW)
• Antrieb: Zahnradgetriebe im Ölbad
• Anzahl Schneidwellen: 2 (plus 2 Zuführwellen — insgesamt 4 Wellen)
• Anzahl gehärteter Messer: 42
• Anzahl Zuführscheiben: 21
• Durchschnittliche Messer­drehzahl: ca. 18 U/min
• Geschätzte Leistung: 350–650 kg/h (abhängig von Material und Sieb)
• Sicherheit: Notausschalter, Trichterschließkontakt, Sicherheitsmikros am Fronttor
• Normen: CE

Zubehör auf Anfrage:

• Gezahnte oder kronenförmige Zuführscheiben
• Austauschtrichter
• Austauschbares Sieb (verschiedene Durchmesser)
• Maßgeschrafter Unterbau

Empfohlene Anwendungen: Mittelgroßer, vielseitiger Industriemüll‑ und Schredderer für zahlreiche Abfallarten und sperrige Teile. Integrierbar in kontinuierliche Produktionslinien. Typische Materialien: große Holzstücke, Paletten, Lappen, Kunststoffe, Leder, Reifen, Papier, Karton, Verpackungen, Polyethylenband, Folien, PET‑Flaschen, Dosen, Polster, Stoßfänger, Koffern, Planen, Produktionsreste, Extrusionsanfangs/-enden, Dokumente etc.

Konstruktionseigenschaften des Zerkleinerers:

• Sehr stabiler, dickwandiger elektroschweißter Stahlrahmen
• Lagergehäuse mit Dichtung gegen Staub und Flüssigkeiten
• Austauschbare verschleißfeste Seitenplatten zur Trennung der Schneidkammer von den Lagerflanschen
• Massive Wellen mit 42 speziellen verschleißfesten Stahlmessern und 21 Zuführscheiben
• Gestufte Anordnung der Schneidzähne für bessere Greif‑ und Schnittfortschritte
• 2 Planetengetriebe (epizyklisch) mit Achsen parallel zur Schneidwellenachse
• Antrieb mit Stahlzahnrädern und Ritzeln im Ölbad
• Elektroschweißtrichter für Front‑ oder Top‑Beladung mit Schiebedeckel und Gummistreifen gegen Rückwurf
• Unterbau vorbereitet für Absauganschluss oder mit Schutzgitter und Sicherheits‑Türmikros

Steuerungsmerkmale:

• Schaltschrank nach CEE/CE‑Norm mit Drehmomentbegrenzer, der den Schub umkehrt bei Überlast
• SIEMENS S7‑1200 PLC zur Steuerung der Peripherie
• SIMATIC SIEMENS Touchscreen zur Einstellung aller Parameter
• Software zur Steuerung von Zuführung, Zerkleinerer und Absaugung
• Notstopp‑ und Sicherheitsfunktionen
• ISVE MAINTENANCE PROGRAM: Wartungserinnerungen
• Optionale Fernüberwachung via ISVE Server Connect

Zubehör / Optionen (detailliert):

• Austauschbares Sieb zur Bestimmung der Korngröße (z. B. Ø 14, 16, 20, 25, 30, 35 mm)
• Schiebedeckel für Trichter mit Gummistreifen
• ISVE Server Connect: Internetmodul für automatische Überwachung, Fernanpassung und Software‑Updates
• Regelungsoptionen: Drehmomentbegrenzer, SIEMENS S7‑1200, 6" Farb‑Touchscreen, Software für Lade/Schredder/Absaugsteuerung, Vorbereitung Fernwartung

Technische Daten:

• Modell: 80‑80SA
• Schneidkammer: 800 × 800 mm
• Installierte Leistung: 22 kW (2 × 11 kW) / 30 HP (15 + 15 HP)
• Antrieb: Zahnradgetriebe im Ölbad
• Schneidwellen: 2
• Gehärtete Messer: 42 (verschleißfester Spezialstahl)
• Zuführwellen: 2
• Zuführscheiben: 21
• Mittlere Messer­drehzahl: ca. 18 U/min
• Leistung: ca. 350–650 kg/h (materialabhängig)
• Reduktoren: 2 epizyklische
• Motoren: 2 × 11 kW, 6‑Pol, Multi‑Voltage/Multi‑Frequency, IE3
• Optional: Austauschbare Siebe
• Sicherheit: Notausschalter, Trichterschließkontakt, Sicherheitsmikros
• Normen: CE
