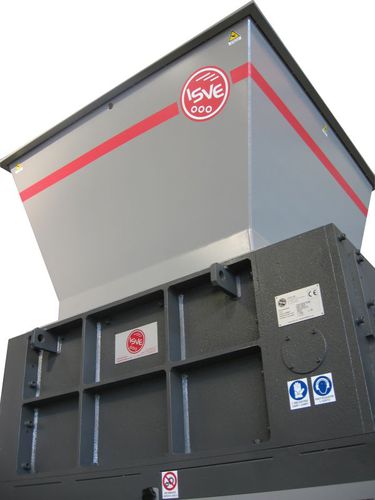

Vierwellenschredder 140-100S

PapierMetallReifen

Hauptmerkmale:

• Vierwellen-Konfiguration: 2 Schneidwellen + 2 Einzugswellen
• Schneidkammer: 1000×1400 mm
• Installierte Leistung: 44 kW (22 kW + 22 kW) — alternativ: 60 PS (30+30 PS)
• Antrieb: Zahnradgetriebe, Ölbad mit Stahlzahnrädern und -zahnrädern
• Schneidwellen: 2
• gehärtete Messer: 35 Stück, Stärke 40 mm
• Einzugswellen: 2
• Einzugscheiben: 35
• Mittlere Schneidwellendrehzahl: 18 U/min
• Leistungsvermögen: ca. 2–3,5 t/h (abhängig von Material und Korngröße)
• Sicherheit: Not-Aus, Trichterschließkontakt (optionales Sicherheitsmikroschalter am Fronttor)
• Ausführung nach CE/EC-Normen

Optionale Zubehörteile:

• Austauschbarer Trichter (Front- oder Beladung von oben)
• Austauschbares Sieb / Aufgabegitter
• Individuelle Fundamentgröße auf Anfrage

Empfohlene Einsatzbereiche:
Mittelschwerer, vielseitiger Zerkleinerer, geeignet zum Zerkleinern zahlreicher Abfallstoffe und voluminöser Materialien. Für den Inline-Dauerbetrieb ausgelegt. Empfohlen für die Zerkleinerung großer Holzstücke, Paletten, Lappen, Kunststoffe, Häute, Reifen, Papier, Karton, Verpackungen, Polyethylenbänder, Folien, PET-Flaschen, Metallkanister, Polster, Faesite, Stoßstangen, gewachste Planen, Papierdokumente, Kunststoffreste, Angüsse bei Extrusion etc.

Eigenschaften des Zerkleinerers:

• Aufbau: massiver, elektrogeschweißter Stahlblechrahmen
• Lagergehäuse: Rollenlageraufnahmen mit Dichtung gegen Staub und Flüssigkeiten
• Austauschbare verschleißfeste Seitenplatten mit Spalt zur Trennung der Schneidkammer von den Lagerflanschen
• Überdimensionierte Wellen mit 35 speziellen verschleißfesten Stahlmessern und 35 Einzugscheiben zur besseren Aufnahme voluminöser Teile
• Werkzeugstärke: 40 mm
• Gestuftes Zahnprofil für besseren Greif- und Schneidevorgang
• 2 Planetengetriebe mit Achsen parallel zur Schneidwellenachse
• 2 netzspannungs- und frequenzflexible 22 kW Motoren, Effizienzklasse PREMIUM (IE3)
• Ölbad-Getriebe mit Stahlzahnrädern und Ritzeln
• Schutzbügel für die Elektromotoren
• Schneidkammer: 1400×1000 mm
• Elektrogeschweißter Blechtrichter für Front- oder Top-Befüllung
• Fundament mit Schublade anschließbar an Absaugung/ Förderband oder 3 Schutznetze mit Frontklappe und Sicherheitsmikroschalter
• Gewicht: ca. 6,5 t

Eigenschaften der Steuerung:

• Schaltschrank nach CEE/CE-Norm mit Drehmomentbegrenzer, der die Messerumdrehung bei Überlast umkehrt
• SIEMENS S7-1200 PLC zur Steuerung aller Peripheriegeräte
• 6" Farb-Touchdisplay zur Einstellung aller Maschinenparameter
• Software zur Steuerung von Be- und Zuführsystem, Zerkleinerer und Absauganlage
• Sicherheits- und Not-Aus-Funktionen für das Anlagenstillsetzen
• ISVE MAINTENANCE PROGRAM: Wartungsanzeigen auf dem Display
• Vorkonfiguration für Fernwartung und "SAFETY SERVER CONNECTION ISVE" (Echtzeitüberwachung via ISVE-Server)
• Ausführung nach CE-Normen

Technische Daten:

• Modell: 140-100S
• Schneidkammer: 1000×1400 mm
• Installierte Leistung: 44 kW (22+22 kW) — alternativ: 60 PS (30+30 PS)
• Antrieb: Zahnradgetriebe im Ölbad
• Schneidwellen: 2
• Gehärtete Messer: 35 (Stärke 40 mm)
• Einzugswellen: 2
• Einzugscheiben: 35
• Mittlere Drehzahl Messer: 18 U/min
• Leistung: ca. 2–3,5 t/h
• Gewicht: ca. 6,5 t
• Steuerung: SIEMENS S7-1200 PLC, 6" Touchdisplay
• Optionen: austauschbare Trichter, austauschbares Sieb, Sonderfundament
• Zertifizierung: CE
