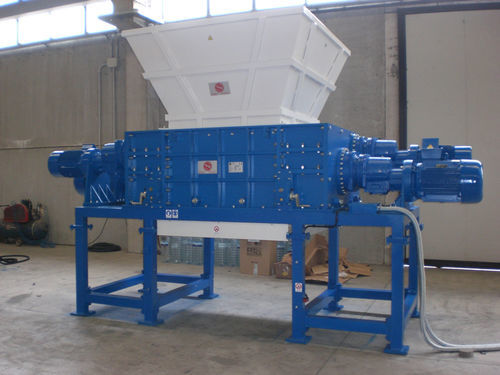

Vierwellenschredder 120130S-MAX

MetallFest- und SchüttabfallReifen

Produktbeschreibung
Der 120/130S-MAX ist ein schwerer Vierwellen-Zerkleinerer mit einer Einfüll-/Schneidkammer von 1.200 × 1.300 mm. Er kombiniert zwei Schneidwellen und zwei Zuführwellen mit Zuführscheiben und wird in mehreren Leistungsvarianten mit vier Getriebemotoren angeboten. Entwickelt für anspruchsvolle Recycling- und Vorzerkleinerungsaufgaben.

Haupteigenschaften

• Installierte Gesamtleistung (Konfigurationen): 81 kW / 91 kW / 104 kW / 134 kW (je nach Konfiguration)
• Antriebsart: Zahnradgetriebe
• Anzahl Schneidwellen: 2
• Anzahl gehärteter Messer: 26 (50 mm) oder 30 (40 mm); verfügbare Stärken: 40 mm, 50 mm, 70 mm
• Anzahl Zuführwellen: 2
• Anzahl Zuführscheiben: 26 oder 30 (4 Zacken, Stärke je nach Konfiguration)
• Mittlere Messerumdrehung: 12–18 U/min (je nach Konfiguration)
• Leistung: ca. 3–6 t/Stunde (abhängig von Material und Zielkorn)
• Zubehör: hydraulisches Getriebe für austauschbares Sieb
• Sicherheit: Notausschalter, Trichter-Schließkontakt
• Ca.-Gewicht: 10–12,5 t (je nach Konfiguration)
• Ausführung nach CE-Normen

Empfohlene Einsatzbereiche
Maschine für schwer zu verarbeitende, voluminöse Materialien. Geeignet als einzelne Vorzerkleinerungsmaschine für große Bauteile oder als Sekundärzerkleinerer in Kombination mit einem Austragsieb zur Korn­kontrolle.

• Stoßfänger von Pkw und Lkw
• Polypropylen-Tanks
• Voluminöse Schrottteile
• Reifen
• Leder und Lappen
• Metallfässer und -behälter
• Krankenhausabfälle
• Schiffsabfälle

Merkmale des Zerkleinerers

• Sehr starke elektroschweißbare Stahlblechkonstruktion
• Lagergehäuse für Rollen mit Dichtung gegen Staub und Flüssigkeiten
• Hochfeste Wellen
• Spezial-Antiverschleißmesser (26–30 Stück je nach Konfiguration) mit Mehrzackengeometrie
• Zuführscheiben (26–30 Stück) mit Mehrzacken-Profil zur besseren Aufnahme voluminöser Teile
• Epizyklische Untersetzungen für Antrieb der Schneid- und Zuführwellen
• Siemens-Motoren für Antriebe je nach Ausführung
• Austauschbares Sieb mit hydraulischer Servosteuerung für Wartung und Austausch
• Verstärkter, elektroschweißbarer Trichter, vorbereitet für "Spider"-Beschickung
• Grundrahmen aus elektroschweißten Stahlrohren mit Schutznetzen und Sicherheitsmikroschaltern

Merkmale des Steuersystems

• Schaltschrank nach CE-Normen mit Drehmomentbegrenzer, der bei Überlastung die Schubvorrichtung umkehrt
• Siemens S7-1200 PLC zur Steuerung aller Peripheriegeräte
• SIMATIC Siemens Touchpanel zur Einstellung aller Parameter
• Software zur Steuerung der Beschickungssysteme, des Zerkleinerers und der Absaug-/Lüftungsanlage
• Not-Aus- und Sicherheitsfunktionen
• ISVE-Wartungsprogramm zur Anzeige routinemäßiger Wartungsarbeiten
• Output variiert je nach Materialart und Zielkorn: typischer Bereich 3–6 t/Stunde
• Ausführung nach CE-Normen

Technische Daten

• Modell: 120/130S-MAX
• Ladetür / Schneidkammer: 1.200 × 1.300 mm
• Installierte Gesamtleistung: verfügbare Konfigurationen 81 / 91 / 104 / 134 kW
• Antrieb: Zahnradgetriebe
• Anzahl Schneidwellen: 2
• Gehärtete Messer: 26 (50 mm) oder 30 (40 mm); 70 mm Option
• Anzahl Zuführwellen: 2
• Anzahl Zuführscheiben: 26 oder 30 (4 Zacken)
• Mittlere Messerumdrehung: 12–18 U/min
• Leistung: ca. 3–6 t/Stunde
• Gewicht: ca. 10–12,5 t
• Motoren: Schneidwellen angetrieben von Siemens-Motoren (z. B. 30 oder 37 kW); Zuführwellen angetrieben von Siemens-Motoren (z. B. 15 kW), abhängig von Konfiguration
• Austauschbares Sieb mit hydraulischer Servosteuerung
• Steuerung: Siemens S7-1200 PLC und SIMATIC Touchpanel
• Sicherheit: Notausschalter, Trichter-Schließkontakt; CE-konform
