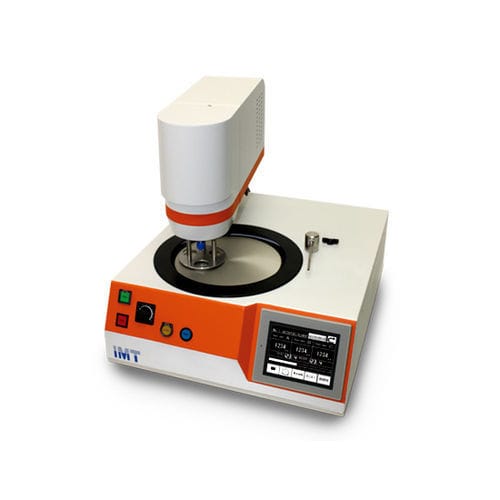

Poliermaschine für metallografische Proben Q-roy

für Metallfür die ProbenvorbereitungIndustrie

Produktübersicht
Kompakte, automatisierte Poliermaschine mit individueller Z-Achsen-Abtragsregelung für bis zu drei Proben. Abtragswerte in 1 μm-Schritten einstellbar; automatische Abschaltung nach Abtragswert oder zeitgesteuert; bedienerfreundliches Touchpanel sowie analoge Bedienelemente.

Hauptmerkmale

• Individuelle Z-Achsen-Abtragssteuerung pro Probe: Richtungsabhängiger Abtrag (Z) lässt sich für jede der drei Proben separat einstellen; Bereich 5 μm–5 mm pro Probe, bis H20 mm, Auflösung 1 μm. Polieren der verbleibenden Proben wird fortgesetzt, wenn eine Probe den eingestellten Abtragswert erreicht.
• Zeitgesteuerter Poliermodus: Polieren kann zeitbasiert gesteuert werden; zwei unterschiedliche Bewegungen lassen sich in einem Prozess programmieren.
• Kompatibel mit Abrasive Auto Drip: Optionales Abrasive-Auto-Drip-Gerät ermöglicht automatische Endpolitur ohne Bedienereingriff.
• Korrektur von Abtragsfehlern: Offset-Funktion korrigiert Abtragsfehler, die durch Rundlauf des Scheibenbelags oder Elastizität des Polierbelags entstehen, durch vorherige Eingabe des Scheibenrundlaufs.

Maschinenspezifikationen

• Schreibscheibengröße: Hochpräzisions-Schleifscheibe φ223 mm oder φ200 mm; Hochpräzisions-Polierscheibe φ200 mm; Magnetische Scheibe φ200 mm (Scheiben separat erhältlich).
• Polierfunktion: Einzelbelastungs-Polieren für bis zu 3 Proben (φ25 / 30 / 40 mm Standard; Sondergrößen möglich; Halter separat erhältlich).
• Drehzahl: Scheibe 50–300 U/min (umkehrbar); Halter 50–200 U/min.
• Anpressdruck: Einzelbelastung 5–30 N pro Probe.
• Bedienung: Touchpanel + analoge Tasten + Drehknopf für Drehzahl; wählbarer Auto-Stopp nach Abtragswert oder zeitgesteuert; automatische Wasserversorgung Start/Stop + analoger Wasserknopf.
• Abtragswerte: 5 μm–5 mm pro Probe (1 μm-Einheiten); bis H20 mm einstellbar; Schleifen bis 5 mm möglich.
• Kopmechanismus: Absenken/Heben der Kopfvorrichtung; manuelles Polieren möglich, wenn der Kopf angehoben ist.
• Druckluftversorgung: 0,5–0,7 MPa (separater Regler erforderlich bei >0,7 MPa).
• Motorleistung: Kopf 60 W bürstenloser Motor; Basis 120 W bürstenloser Motor.
• Stromversorgung: Einphasen 100 V oder einphasen 220 V.
• Abmessungen & Gewicht: W480 × D670 (bis Ablass) × H500 mm (H650 mm bei angehobenem Kopf); 45 kg.

Technische Daten

• Modellname: Q-roy
• Scheibenkompatibilität: φ223 mm, φ200 mm (Schleif-/Polier-/Magnetplatten)
• Probenträgerkapazität: Bis zu 3 Proben (φ25 / 30 / 40 mm Standard; Sondergrößen möglich)
• Abtragsauflösung & -bereich: 1 μm-Schritt; 5 μm–5 mm pro Probe; bis H20 mm
• Drehzahl: Scheibe 50–300 U/min (umkehrbar); Halter 50–200 U/min
• Anpressdruck: 5–30 N pro Probe (Einzelbelastung)
• Motoren: Bürstenloser Kopfmotor 60 W; Basis 120 W
• Bedienoberfläche: Touchpanel + analoge Tasten + Drehknopf; wählbare Auto-Stopp-Modi (Abtragswert oder zeitgesteuert)
• Druckluft: 0,5–0,7 MPa (höher erfordert separaten Regler)
• Strom: Einphasen 100 V oder 220 V
• Gewicht & Abmessungen: 45 kg; W480 × D670 × H500 mm (H650 mm bei angehobenem Kopf)
