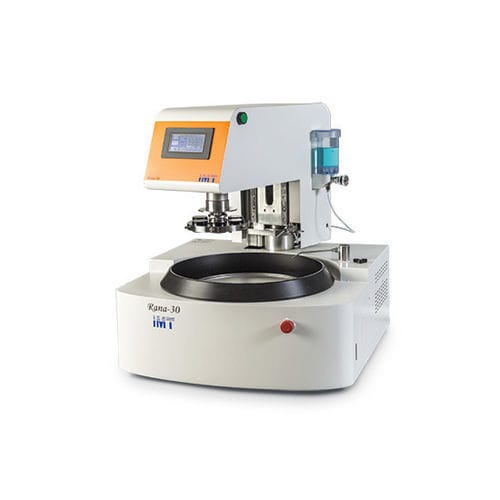

Poliermaschine für Metall Rana-30

für metallografische ProbenIndustrieSchleifmaschine

Produktübersicht
Leistungsstarke automatische Schleif- und Poliermaschine mit Sicherheits-Doppeltaster-Funktion. Die Rana-30 speichert bis zu 16 Polierprogramme und unterstützt ABC-Einstellungen (dreistufige Poliersequenz) für effiziente und reproduzierbare Probenaufbereitung.

Hauptspezifikationen

• Allgemein: Tischpoliermaschine mit Total-Load-System. Polierbereich wird von einem 750W-Servomotor angetrieben; Probenrotation durch einen 120W bürstenlosen Motor. Hoher Drehmoment, Scheibendrehzahl bis 400 rpm und maximale Anpresskraft 400 N.
• Scheibenkapazität: Nimmt Schleifscheiben bis Ø310 mm als Tischgerät auf.
• Sicherheit: Sicherheitskonzept mit Doppeltaster (links und rechts an der Maschine müssen gleichzeitig gedrückt werden), verhindert Unfälle wie Verwicklungen.
• Optionale Zubehörteile: Beispiele: Probenhalter für Nivelliermaschine (Halter separat erhältlich).
• Polieren ohne Verlust der Parallelität: Empfohlen: Halter und Scheibe mit gleicher Geschwindigkeit und gleicher Drehrichtung betreiben. Die Rana-30 erlaubt unabhängige Einstellung der Halterdrehzahl und das Umkehren von Scheiben-/Halterdrehung für flexible Arbeitsweisen (auch linkshändiges Polieren).
• Vorgeschlagene Einstellungen — Schleifen / Feinschleifen: Schleifen: SiC-Papier oder Schleiftuch — Scheibe 200 rpm / Halter 200 rpm. Feinschleifen: DIA + Poliertuch — Scheibe 65–150 rpm / Halter 65–150 rpm.
• Automatische Druckregelung: Programmierbares Druckrampenverhalten (Erhöhung/Reduzierung über einstellbare Sekunden) während des Betriebs.
• Zweistufige Polieränderungen: Zwei unterschiedliche Bewegungen können in einem einzigen Polierprozess programmiert werden (z. B. zunächst niedriger Druck/-drehzahl, dann Erhöhung für empfindliche oder kantige Materialien).
• Speicher: Speichert bis zu 16 Polierbedingungen für schnellen Abruf bei der Vorbereitung mehrerer Proben.

Maschinenspezifikationen
Stromversorgung: 3-phasig 200–220 V, 50/60 Hz
Abmessungen / Gewicht: W600 × D745 (bis Ablauföffnung) × H675 mm / 105 kg

Polierbereich
Scheibengröße: Schleifscheibe: Ø250 mm, Ø305 mm; Polierscheibe: Ø250 mm, Ø300 mm; Magnetische Scheibe: Ø250 mm, Ø300 mm (Scheiben separat erhältlich)
Scheibendrehzahl: 50–400 rpm (Vor-/Rücklauf umschaltbar)
Motorleistung: 750W Servomotor
Betrieb: Wasserdichtes Touchpanel mit Not-Aus; automatischer Polierstart über linke/rechte Tasten an der Kopfpartie; Speicherung für bis zu 16 Polierzustände; ABC-Einstellung (3 konfigurierbare Schritte)

Probenrotationsbereich
Halterdrehung: 50–200 rpm (Vor-/Rücklauf umschaltbar)
Motorleistung: AC 120W bürstenloser Motor
Probenhalter: Standard Ø165 mm (optional bis Ø200 mm). Tropfenform: Ø10–40 mm × 6 Proben; Rechteckloch: ×3. Sondergrößen möglich (Halter separat erhältlich)
Angelegter Druck: 50–400 N
Schmiergerät: Automatische Tropffunktion (Intervall und Menge einstellbar)
Primärluftquelle: Erforderlich 0,5–0,7 MPa (separater Druckregler erforderlich bei >0,7 MPa).

Film
Werbe-/Demonstrationsvideo verfügbar, das den Betrieb der Rana-30 zeigt.

Technische Daten

• Modell: Rana-30
• Brand: IMT Co.,Ltd.
• Poliermotorleistung: 750W Servomotor
• Haltermotorleistung: AC 120W bürstenloser Motor
• Bereich Scheibendrehzahl: 50–400 rpm (Vor-/Rücklauf)
• Bereich Halterdrehzahl: 50–200 rpm (Vor-/Rücklauf)
• Unterstützte Scheibengrößen: Schleifen Ø250 mm, Ø305 mm; Polieren Ø250 mm, Ø300 mm; Magnetisch Ø250 mm, Ø300 mm
• Max. anliegender Druck: 400 N (Bereich 50–400 N)
• Speicher: Bis zu 16 programmierbare Polierzustände
• ABC-Einstellung: 3 konfigurierbare Polierphasen
• Automatische Druckrampen: konfigurierbare Erhöhung/Reduzierung über Sekunden
• Sicherheit: Doppeltaster (beide, links und rechts, müssen gedrückt werden)
• Betriebsoberfläche: Wasserdichtes Touchpanel mit Not-Aus
• Abmessungen (B×T×H): 600 × 745 (bis Ablauföffnung) × 675 mm
• Gewicht: 105 kg
• Stromversorgung: 3-phasig 200–220 V, 50/60 Hz
• Schmiergerät: Automatische Tropffunktion mit einstellbarem Intervall und Menge
• Primärluftquelle: Erforderlich 0,5–0,7 MPa (separater Regler, wenn >0,7 MPa)
