Maßgefertigter Dreheinheit SP-As series

Flach

Produktübersicht

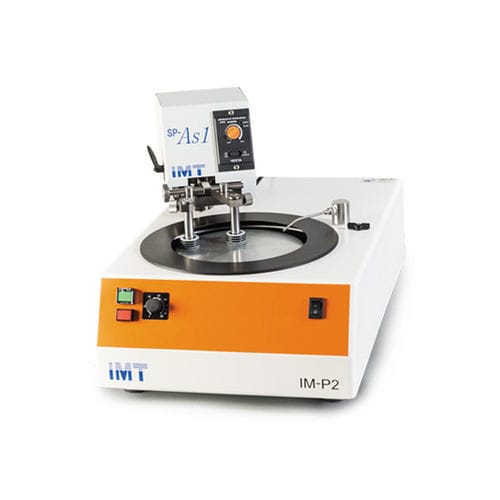

Die SP-As1/As2 ist eine Rollentyp-Probenrotatoreinheit zur Befestigung an der Poliermaschine IM-P2. Sie ermöglicht das automatische Polieren nicht montierter Proben und ist besonders geeignet für langandauerndes, langsames Läppen. Maßgeschneiderte Halterungen für spezifische Proben sind erhältlich.

Hauptspezifikationen

• Eingebaute Oszillationsfunktion: Die am Arm integrierte Oszillation verringert Schleifwiderstand und Kantenausrundung, sorgt für gleichmäßiges Polieren der gesamten Probenoberfläche und ermöglicht das Polieren mit geringem Druck zur Verlängerung der Poliertuchlebensdauer.
• Automatisches Polieren nicht montierter Proben: Kompatibel mit der IM-P2 für unbeaufsichtigtes, langandauerndes Läppen bei niedriger Geschwindigkeit. Sonderhalter sind lieferbar.
• Ladeplattenoptionen (optional):
  • Schleifplatte Gusseisen φ200–250mm — für Suspensionen ≤ 6 μm
  • Schleifplatte Kupfer φ200–250mm — für Suspensionen 3–15 μm
  • Schleifplatte Zinn φ200–250mm — für Suspensionen ≥ 6 μm
  • Diamant-Korrekturring — Korrektur der Ebenheit der Oberfläche

Maschinenspezifikationen
Angepasste Haltergröße: Ca. φ70mm bis 125mm
Oszillationsgeschwindigkeit: 2–40 komplette Oszillationen/Min (einstellbar)
Stromversorgung (SP-As): Einphasen 100V oder Einphasen 200–220V (Steckdose der IM-P2 verwenden)
Abmessungen/Gewicht (mit IM-P2): W410×D655×H390mm, 39kg
Oszillationsweite: Einstellbar zwischen 8° und 16°
Oszillationspositions-Einstellung: Zentrale Position konfigurierbar
Probenhalterarm: Einstellbar zwischen 0° und 40°
Timer: Optional (an IM-P2 montierbar, automatische Abschaltung)

IM-P2 Maschinenspezifikationen
Scheibengröße: Polier- oder Magnetscheibe φ200mm oder φ250mm (Scheiben separat erhältlich)
Drehzahl: 50–400 rpm (einstellbar; üblich 50/60Hz)
Wasserzufuhr/Abfluss: Wasserhahn mit Schlauch für Zu-/Abfluss
Stromversorgung: Einphasen 100V 50/60Hz oder Einphasen 200–220V; 200W Getriebemotor
Abmessungen/Gewicht: W390×D655 (bis Abflussöffnung)×H195mm / 31kg

Technische Daten

• Modell: SP-As1/As2
• Typ: Rollentyp-Probenrotatoreinheit (zur Montage an IM-P2)
• Hauptanwendung: Automatisches Polieren nicht montierter Proben; geeignet für langandauerndes, langsames Läppen
• Optionale Ladeplatten: Gusseisen, Kupfer, Zinn (φ200–250mm); Diamant-Korrekturring verfügbar
• Angepasste Haltergröße: Ca. φ70–125 mm
• Oszillationsgeschwindigkeit: 2–40 Oszillationen/Min (einstellbar)
• Oszillationsweite: Einstellbar 8°–16°
• Oszillationsposition: Zentrale Position konfigurierbar
• Armverstellung: 0°–40°
• Stromversorgung (SP-As): Einphasen 100V oder 200–220V (IM-P2-Ausgang verwenden)
• Abmessungen/Gewicht (mit IM-P2): W410×D655×H390mm, 39kg
• IM-P2 Scheibengröße: φ200 oder φ250mm
• IM-P2 Drehzahl: 50–400 rpm
• IM-P2 Stromversorgung: Einphasen 100V 50/60Hz oder 200–220V; 200W Getriebemotor
• IM-P2 Abmessungen/Gewicht: W390×D655 (bis Abflussöffnung)×H195mm / 31kg
