Schwinge M-05

Übersicht

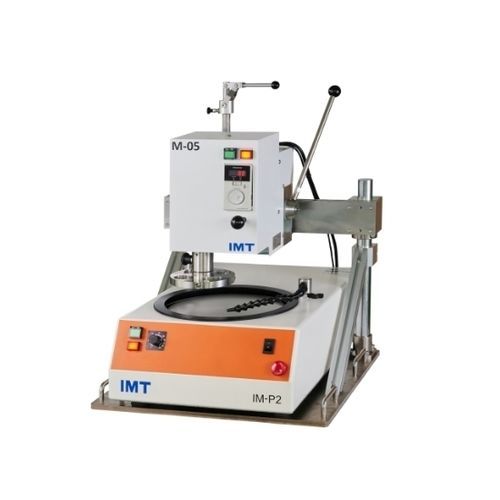

Der M-05 ist ein rotierender Probenhalter zur Nachrüstung der Poliermaschine IM-P2, um das Polieren von unmontierten und nicht-zylindrischen Proben zu ermöglichen. Er bietet einstellbare Drehzahl und eine federbelastete Druckeinrichtung mit drei Stufen. Der Halter hat einen Standard-Außendurchmesser von Φ140 mm; mit passenden Vorrichtungen können 4 Proben Φ30 oder Φ40 mm eingesetzt werden.

M-05 Technische Daten

• Kompatibilität: Poliermaschine IM-P2
• Drehzahl: 0 bis 150 U/min, einstellbar
• Druck: Federmechanismus, Gesamtlast in 3 Stufen — 50 N, 85 N, 120 N
• Außendurchmesser des Probenhalters: Φ140 mm (für Φ30 oder Φ40 mm können 4 Proben eingesetzt werden)
• Stromversorgung: Einphasen 220 V, 60 W Motor (Versorgung über Steckdose der IM-P2)
• Abmessungen (an IM-P2 montiert): B510 × T650 × H700 mm (bis Ablaufsöffnung / Griffoberkante)
• Gewicht: M-05 Gehäuse ca. 16 kg; Montagegestell ca. 21 kg

Technische Daten der IM-P2-Maschine

• Empfohlenes Scheibendurchmesser bei Installation des M-05: Φ250 mm
• Drehzahl der Scheibe: 50 bis 400 U/min, einstellbar (50/60 Hz)
• Wasserzufuhr/Abfluss: Wasserhahn mit Schlauchanschluss
• Stromversorgung: Einphasen 100 V (oder 200–220 V), 200 W Getriebemotor
• Abmessungen/Gewicht: B390 × T655 × H195 mm / 31 kg

Technische Merkmale

• Ermöglicht die Nachrüstung der IM-P2 durch Anschluss der Einheit M-05
• Ermöglicht das Polieren von unmontierten und nicht-zylindrischen Proben — Eignung abhängig von Form und Größe
• Probenhalter und Nivelliergerät als Optionen erhältlich
• Einfache Stromversorgung: M-05-Motor wird über die Steckdose der IM-P2 versorgt
