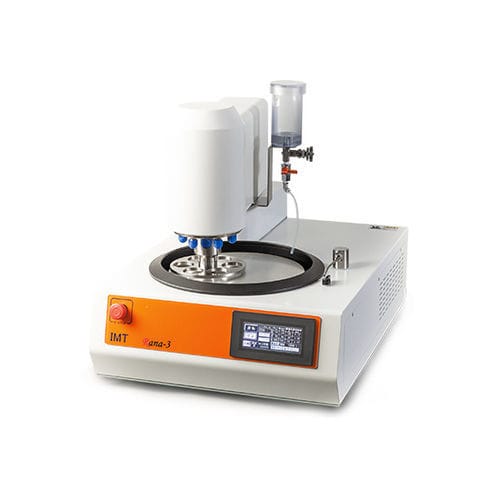

Poliermaschine für Metall Rana-3

für die ProbenvorbereitungIndustrieSchleifmaschine

Beschreibung
Die Rana-3 ist eine automatische Scheibenpoliermaschine mit Einzelbeladung, die 1 bis 6 Proben aufnimmt. Die Drehzahl des Halters ist einstellbar, sodass Halter und Scheibe mit gleicher Geschwindigkeit und Richtung laufen können, um Parallellitätsverlust zu vermeiden; Halter und Scheibe können vorwärts und rückwärts drehen.

Hauptspezifikationen

• Polieren ohne Parallellitätsverlust! Drehen Halter und Scheibe mit gleicher Drehzahl und in gleicher Richtung, bleiben Schleif- und Polierergebnisse parallel. Die Rana-3 erlaubt die Anpassung der Halterdrehzahl, sodass Schleifen/Polieren bei gleichen Geschwindigkeiten und in gleicher Richtung möglich ist. Die Drehrichtung von Scheibe und Halter ist umschaltbar, was manuelle Endbearbeitung auch für Linkshänder erleichtert.

  Schleifen: SiC-Papier oder Polierscheibe — Scheibendrehzahl: 200 rpm / Halter: 200 rpm
  Feinpolieren: DIA + Poliertuch — Scheibendrehzahl: 65 bis 150 rpm / Halter: 65 bis 150 rpm
• Automatische Druckerhöhung/-verringerung für die eingestellte Dauer Die Rana-3 kann den auf die Probe ausgeübten Druck automatisch über eine konfigurierte Anzahl Sekunden an- oder absenken; Einstellungen ermöglichen stufenlose Erhöhung/Reduzierung zu definierten Zeiten.
• Ändern Sie Polierbedingungen (Druck, Drehzahl) in zwei Stufen! Zwei verschiedene Bewegungs-/Bedingungsstufen können in einem Prozess programmiert werden, um empfindliche oder scharfkantige Materialien zu behandeln: Beginn mit geringem Druck/Drehzahl und Wechsel zu höherem Druck/Drehzahl während des Zyklus.
• Speicher für bis zu 16 Polierprogramme! Bis zu 16 Programme können gespeichert werden. Bei der Vorbereitung mehrerer Proben können für jede Probe unterschiedliche Bedingungen zugewiesen werden, um die Effizienz zu erhöhen.

Maschinenspezifikationen
Stromversorgung
Einphasen 100V, 50/60Hz oder einphasen 200–220V; Dreiphasen 200–220V, 50/60Hz; einphasen 220V

Abmessungen / Gewicht
W450 × D460 (bis hinten) × H500 mm (690 mm bei gehobenem Kopf) / 65 kg

Polierbereich
Scheibengröße
Schleifscheibe: φ250 mm; Polierscheibe: φ250 mm; Magnetplatte: 250 mm (Scheiben separat erhältlich)
Scheiben-Drehzahl
50 bis 400 rpm (Vor-/Rücklauf umschaltbar)
Motorleistung
400 W (100/200V: Getriebemotor)
Bedienung
Wasserdichtes Touch-Panel, Notausschalter; digitale automatische Stoppfunktion per Timer; Speicherung von bis zu 16 Polierprogrammen; ABC-Einstellung (3 konfigurierbare Schritte)
Wasserzufuhr/-ableitung
Öffnen/Schließen des Wasserhahns (mitgeliefertes Zufuhr-/Ablaufschlauch)

Probenrotationsbereich
Halterdrehung
50 bis 200 rpm (Vor-/Rücklauf umschaltbar)
Motorleistung (Halter)
AC 120 W bürstenloser Motor
Anzahl Proben
Wählbar von 1 bis 6 (max. 3 mit φ50 mm)
Probenhalter
25, 30, 40, 50 mm; Zoll-Durchmesser; kundenspezifische Größen verfügbar (Halter separat erhältlich)

Anpressdruck
10 bis 50 N pro Probe
Schmiergerät
Standardzubehör (analoge Durchflussregelung)
Primärluftquelle
Erforderlich 0,5 bis 0,7 MPa (separater Regler für >0,7 MPa erforderlich)

Technische Daten

• Modell: Rana-3
• Stromversorgung: Einphasen 100V, 50/60Hz oder einphasen 200–220V; Dreiphasen 200–220V, 50/60Hz; einphasen 220V
• Abmessungen: W450 × D460 (bis hinten) × H500 mm (690 mm mit gehobenem Kopf)
• Gewicht: 65 kg
• Scheibengröße: φ250 mm (Schleifen / Polieren); Magnetplatte 250 mm
• Scheibendrehzahl: 50–400 rpm (Vor-/Rücklauf umschaltbar)
• Scheibenmotorleistung: 400 W (Getriebemotor)
• Halterdrehung: 50–200 rpm (Vor-/Rücklauf umschaltbar)
• Haltermotorleistung: AC 120 W bürstenloser Motor
• Anzahl Proben: 1–6 wählbar (max. 3 mit φ50 mm)
• Probenhaltergrößen: 25, 30, 40, 50 mm; Zoll-Durchmesser und kundenspezifische Größen verfügbar (separat erhältlich)
• Anpressdruck: 10–50 N pro Probe
• Schmiergerät: Standardzubehör, analoge Durchflussregelung
• Primärluftquelle: Erforderlich 0,5–0,7 MPa (separater Regler für >0,7 MPa)
• Betriebsfunktionen: Wasserdichtes Touch-Panel, Notausschalter, digitaler Timer-Stopp, Speicherung bis zu 16 Programmen, ABC-Einstellung (3 Schritte)
• Spezialfunktionen: Automatische Druckrampe über definierte Sekunden; zweistufig programmierbare Polierbedingungen; umkehrbare Scheiben-/Halterrotation; einstellbare Haltergeschwindigkeit zur Erhaltung der Parallellität
