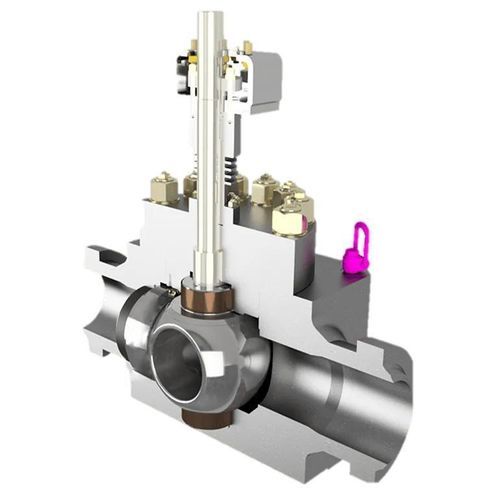

Kugelventil O-Rex™

pneumatischelektrischStell

Produktübersicht
Das doppelt exzentrische Kugelventil O-Rex™ ist für den Einsatz in anspruchsvollen Anwendungen ausgelegt und bietet niedriges Anzugsmoment, verlängerte Wartungsintervalle und zuverlässige bidirektionale Absperrung. Es vereint die Stabilität eines trunnion-gestützten Kugeldesigns mit einer doppelt exzentrischen Bewegung und einem kavitätsfreien Gehäuse zur Vermeidung von Druckansammlungen. Hartbeschichtungen und verschleißfeste Lager reduzieren Wartungsbedarf. Geeignet für kritische Branchen wie Öl & Gas, LNG, Wasserstoff und Petrochemie.

Hauptmerkmale

• Kavitätsfreies Design verhindert Druckaufbau für dauerhafte Zuverlässigkeit.
• Doppelt exzentrische Bewegung minimiert Reibung für einen gleichmäßigen Betrieb.
• Drehmomentgesicherte Sitzlösung gewährleistet bidirektionale dichte Absperrung.
• Maximaler Betriebsdruck bis 430 barg.
• Seitlicher oder oberer Zugang für Wartungszwecke.
• Verfügbare Anschlussgrößen von 1" bis 24".
• Metall- oder Weichsitzoptionen.
• Klassen von 150 bis 450.
• Geeignet für On/Off- und Regelbetrieb.
• Anwendungen: LNG, Raffinerie, Dampf und Wasserstoff.
• Temperaturbereich: -254°C bis +600°C.

Spezifikationen
Flüssigkeitstypen: Wasserstoff; PTA; Mehrphasenfluid; Dampf; Kohlenwasserstoffe; Verflüssigtes Erdgas (LNG); Gas
Anschlussgröße (Zoll): 1 bis 24
Maximaler Betriebsdruck (barg): 430
Material: Kohlenstoffstahl; Edelstahl; niedriglegierter Stahl; Nickellegierung; Duplex & Super Duplex; Titan
Designcodes: ASME B16.34; API 6D; ASME VIII Div.1; ASME VIII Div.2
Temperaturgrenzen (°C): -254 bis 600
Zertifizierungen: PED; NACE; SIL3; CRN; ABS; DNV; LR; BV; CU-TR; API 607; API 6FA; ISO 15848; ISO 10497

Technische Daten

• Modell: O-Rex™
• Hersteller / Marke: IMI Truflo Italy
• Maximaler Betriebsdruck: 430 barg
• Anschlussgrößenbereich: 1" bis 24"
• Verfügbare Materialien: Kohlenstoffstahl, Edelstahl, niedriglegierter Stahl, Nickellegierung, Duplex & Super Duplex, Titan
• Sitzoptionen: Metallsitz oder Weichsitz
• Klassen: 150 – 450
• Servicetypen: On/Off & Regelbetrieb
• Anwendbare Medien: Wasserstoff, PTA, Mehrphasenfluide, Dampf, Kohlenwasserstoffe, LNG, Gas
• Temperaturbereich: -254°C bis +600°C
• Design- & Konformitätscodes: ASME B16.34, API 6D, ASME VIII Div.1, ASME VIII Div.2
• Zertifizierungen: PED, NACE, SIL3, CRN, ABS, DNV, LR, BV, CU-TR, API 607, API 6FA, ISO 15848, ISO 10497
