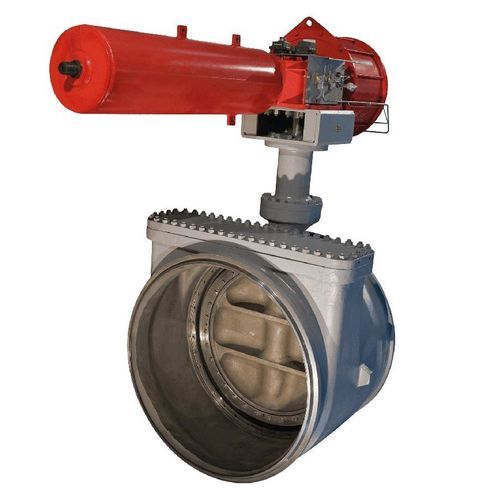

Absperrklappe MV

manuellfür Wasserfür LNG

Produktübersicht
Die IMI Orton MV Cryogenic Series ist ein kryogenes, dreifach-exzentrisches metallisch dichtendes Ventil, das für GNL-, kryogene und extrem tieftemperatur Anwendungen entwickelt wurde. Die präzise Triple-Offset-Geometrie eliminiert Dichtungsreibung und gewährleistet eine bidirektionale Leckagefreiheit. Ausgelegt für Temperaturen von -254°C bis +426°C und hergestellt aus Edelstahl, erfüllt das Ventil ASME, API 609 und relevante ISO-Normen und bietet eine Metall-auf-Metall-Dichtung für feuersicheren Betrieb. Die anti-extraktions Welle erhöht Sicherheit und Zuverlässigkeit. Größen und Druckangaben sind auf der Website referenziert, mit Nennweiten von 2″ bis 160″ und maximalen Betriebsdrücken, die je nach Konfiguration bis zu 150 bar und bis zu 430 barg angegeben sind.

Highlights

• Leckagefreie Absperrung für kritische GNL- und kryogene Anwendungen.
• Dreifach-exzentrisches Design reduziert Sitzreibung und Verschleiß.
• Metall-auf-Metall-Sitz für feuersichere Hochdruckabdichtung.

Hauptmerkmale

• Größenbereich: 2″–160″.
• Temperaturbereich: -254°C bis +426°C.
• Bidirektionale, leckagefreie Absperrung (präzise Triple-Offset-Geometrie).
• Metall-auf-Metall-Sitz für feuersicheren Betrieb.
• Anti-Extraktionswelle für erhöhte Sicherheit und Zuverlässigkeit.
• Normen: API 609; ASME B16.34; ASME VIII; relevante ISO-Normen.
• Maximaler Betriebsdruck: auf der Website referenziert bis zu 150 bar und bis zu 430 barg je nach Konfiguration.
• Anwendungen: verflüssigtes Erdgas (LNG), Luft- und Raumfahrt, industrielle Gasaufbereitung und andere kryogene Einsätze.

Technische Daten

• Medien: verflüssigtes Erdgas (LNG); Sauerstoff; Wasserstoff; kryogene Flüssigkeiten; Wasser.
• Anschlussgrößen: 2″ bis 160″.
• Maximaler Betriebsdruck (barg): 430 (die Website verweist im Produkttext ebenfalls auf bis zu 150 bar).
• Material: Edelstahl.
• Konstruktionscodes: ASME B16.34; ASME VIII; API 609.
• Temperaturgrenzen: -254°C bis +426°C.
• Zertifizierungen: PED; NACE; SIL3; CRN; ABS; DNV; LR; BV; CU-TR; API 607; API 641; ISO 15848; ISO 10497; NSF 61.
