Ventilgesteuert-Zellenradschleuse DS

Rundsockel

Produktübersicht

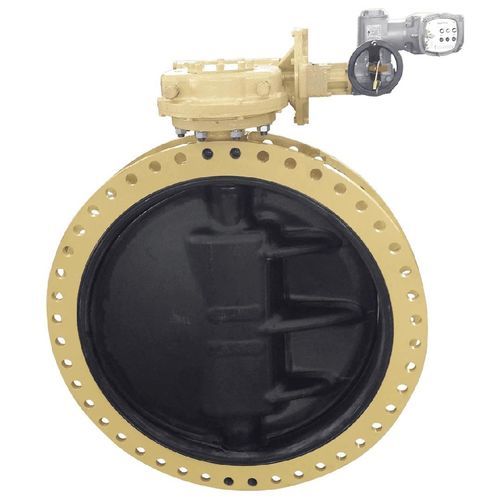

Das konzentrische, gummiausgekleidete Absperrklappenventil IMI Orton Serie DS bietet zuverlässige Dichtfunktion und geringen Wartungsaufwand für industrielle Durchflussregelungen. Bis 20 bar ausgelegt, verfügt es über eine selbstzentrierende Scheibe, eine doppelte Dichtung zum Schutz der Welle vor dem Medium und selbstschmierende Legierungsbuchsen. Verfügbar in Größen von 1,5 bis 108 in; Bauformen: Wafer, Lugged und Doppelflansch. Die DS-Serie ist für Utilities, Wasseraufbereitung, Brandschutz, Meerwasser- und Schlamm-/Sole-Anwendungen ausgelegt.

Hauptmerkmale

• Interner Gummisitz und austauschbare Auskleidung für dichte Abdichtung
• Selbstzentrierende Scheibe zur Reduzierung von Verschleiß und Verbesserung der Stabilität
• Selbstschmierende Legierungsbuchsen für lange Lebensdauer
• Doppeldichtung zum Schutz der Welle vor Medieneintritt
• Großer Größenbereich: 1,5 bis 108 in
• Druckbewertung bis 20 bar
• API 609-konformes Design

Anwendungen

• Utilities und industrielle Wassernetze
• Kommunale und industrielle Wasseraufbereitung
• Feuerlösch- und Unterdrückungssysteme
• Marine Anlagen und Meerwasseranwendungen
• Umgang mit Schlämmen, Sole und aggressiven Flüssigkeiten

Gehäuseausführungen

• Wafer
• Lugged
• Doppelflansch

Konstruktion und Werkstoffe

• Konzentrisches Ventildesign mit innerer Gummiauskleidung
• Gehäuse in verschiedenen metallischen Werkstoffen je nach Einsatzbedingungen erhältlich
• Für geringen Wartungsaufwand ausgelegt: austauschbare Auskleidung und langlebige Buchsen

Spezifikationen / Technische Daten

• Medienarten: Flüssigkeit, Gas, Wasser, Dampf, Luft, Abwasser, Brandbekämpfung
• Anschlussgröße (in): 1,5 bis 108
• Max. Betriebsdruck (barg): 20
• Materialoptionen: Duktiles Eisen; Kohlenstoffstahl; Edelstahl; Aluminiumbronze; Duplex & Super Duplex; Titan; Nickellegierter Stahl
• Entwurfcodes: ASME B16.34; ASME VIII; API 609; UL1091
• Temperaturgrenzen (°C): -20 bis 150
• Zertifizierungen: PED; NACE; SIL3; CU-TR
• Merkmale: selbstzentrierende Scheibe; doppelte Wellendichtung; austauschbare Gummiauskleidung; selbstschmierende Legierungsbuchsen
